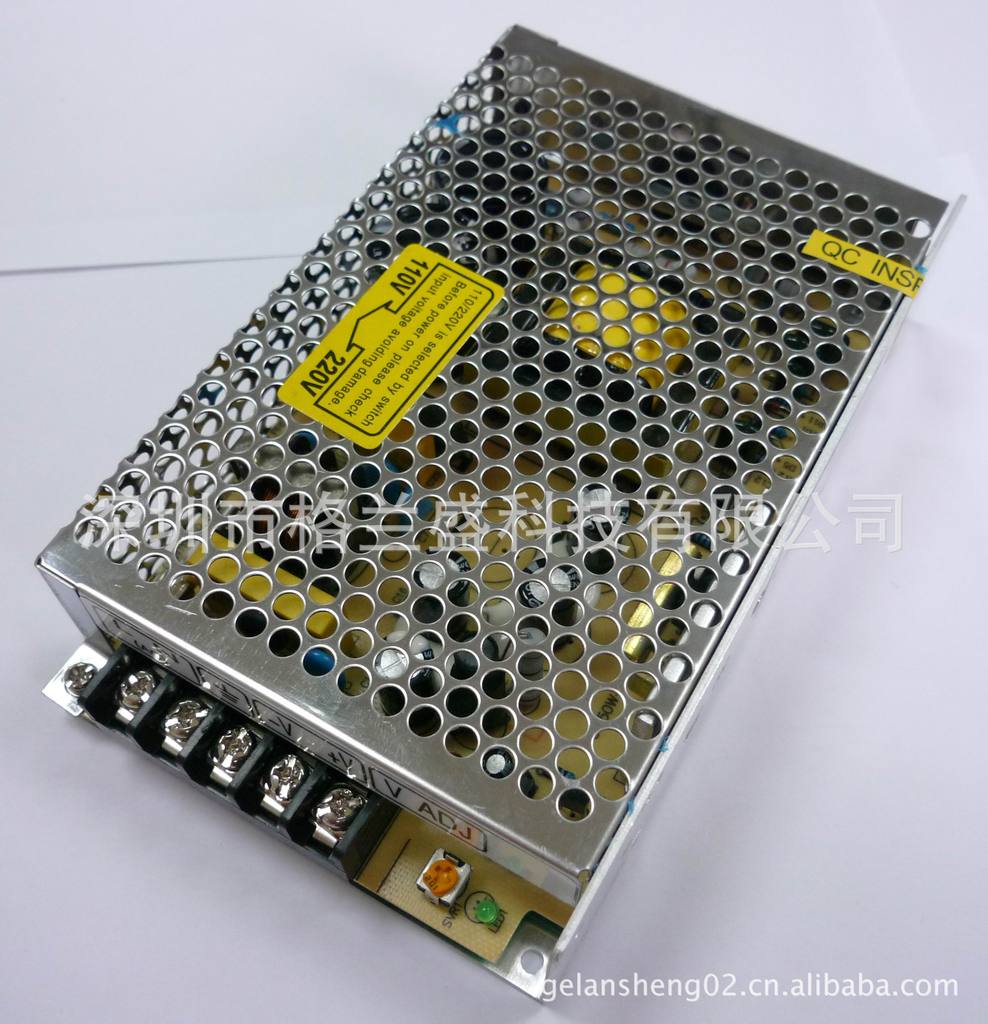

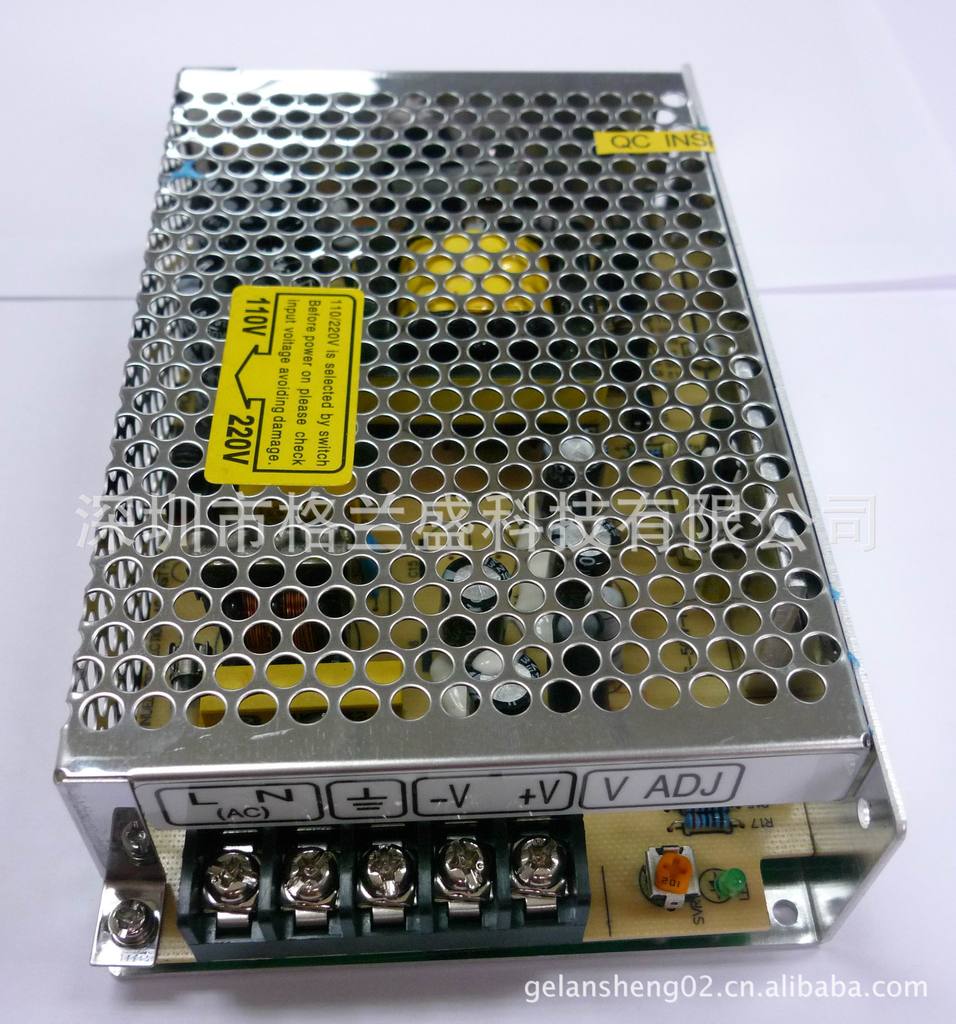

特点：

●交流输入电压范围由开关切换

●体积小，重量轻，效率高

●保护特性：短路/过载

●具有开机显示（发光二极管）

                                     ●100%满负荷烧机测试

尺寸：159X98X38mm                     ●1年品质保证

规格

型号

S-60-5

S-60-12

S-60-24

输出

直流输出电压

5V

12V

24V

输出电压容差

±1%

±1%

±1%

额定输出电流

12A

5A

2.5A

输出电流范围

0~12A

0~5A

0~2.5A

输出功率

60W

60W

60W

纹波及噪音

100mVp-p

120mVp-p

120mVp-p

直流电压可调范围

±10%

±10%

±10%

启动、上升、保持时间

200ms，80ms，22ms/230VAC

输入

输入电压范围

90～132VAC/180～264VAC(由开关选择） 47～63Hz，255～373VDC

交流输入电流

1.4A/115V 0.7A/230VAC

效率

76%

79%

82%

冲击电流

冷启动电流36A/230VAC

漏电流

＜3.5mA/240VAC

保护

特性

过载保护

额定输出功率的115%~135%启动过负载保护

保护方式：折层型电流限制，负载异常条件移除后可自动恢复

环境

工作温度、湿度

-10℃～+60℃;20%～90%RH(请参考负载减额曲线)

保存温度、湿度

-20℃～+85℃;10%～95%RH无冷凝

抗震性

10～500Hz，2G 10min./1周期，时长60分钟，各轴

安全

耐压性

输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC

绝缘电阻

输入输出间：输入与地，输出与地：100M Ohms/500VDC

其他

重量/包装

0.5kg/45PCS/23.5kg

备注：1、所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。

2、纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1u和47u电容时测得。

3、容差是电压设定误差、电压调整率和电流调整率之总和。
