恒一 CBB61 系列交流电动机电容器滤波器
上海沪昌机电设备成套有限公司
中国 上海
产品属性
图文详情
品牌推荐
品牌/型号
国产/HYLB06系列
外形
圆柱形
特点
安全可靠,专用家用电器设计
结构简洁,易安装
低泄露电流,优异的插入损耗特性,适用于设备满足GB4343标准
获得SEMKO论证
主要技术参数
| 型号 Part Number | 额定电压 Rated Voltage | 额定电流 Raled Current | 试验电压 Test Voltage | 绝缘阻抗 Insulation Reslstancs (100VDC) | IEC气候等级 IEC Climatic Category | Cx(μF) ±10% | Cy(nF) ±20% | L(mH) +50-30% | R(MΩ) ±10% | 漏电流 Leakage Current 250V~50Hz | |
| 线对线 Line-to-line | 线对地 Line-to-Ground | ||||||||||
| HYLB06-P(AADA) | 250~50/60Hz | 10A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 4.7 | 2.0 | 0.68 | <1.0mA |
| HYLB06-P(AADB) | 250~50/60Hz | 10A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 4.7 | 2.0 | 0.68 | <1.0mA |
| HYLB06-P(AADF) | 250~50/60Hz | 10A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 4.7 | 2.0 | 0.68 | <1.0mA |
| HYLB06-P(AADG) | 250~50/60Hz | 10A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 4.7 | 2.0 | 0.68 | <1.0mA |
| HYLB06-Q(ABBA) | 250~50/60Hz | 12A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 10 | 1 | 0.68 | <1.5mA |
| HYLB06-Q(ABBB) | 250~50/60Hz | 12A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 10 | 1 | 0.68 | <1.5mA |
| HYLB06-Q(ABBF) | 250~50/60Hz | 12A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 10 | 1 | 0.68 | <1.5mA |
| HYLB06-Q(ABBG) | 250~50/60Hz | 12A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 10 | 1 | 0.68 | <1.5mA |
| HYLB06-T(ABAA) | 250~50/60Hz | 16A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 10 | 0.5 | 0.68 | <1.5mA |
| HYLB06-T(ABAB) | 250~50/60Hz | 16A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 10 | 0.5 | 0.68 | <1.5mA |
| HYLB06-T(ABAF) | 250~50/60Hz | 16A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 10 | 0.5 | 0.68 | <1.5mA |
| HYLB06-T(ABAG) | 250~50/60Hz | 16A | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.47 | 10 | 0.5 | 0.68 | <1.5mA |
| HYLB06-Z(DFZF) | 250~50/60Hz | / | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.1 | 25 | / | 2.2 | <1.5mA |
| HYLB06-Z(DFZV) | 250~50/60Hz | / | 1625VDC,2s | 1800V~50/60Hz,5s | >300MΩ | 25/085/21 | 0.1 | 25 | / | 2.2 | <1.5mA |
| HYLB06-Z(DFZJ) | 250~50/60Hz | / | 1625VDC,2s | 1800V~50/60Hz,5s | 25/085/21 | / | 22 | / | 2.2 | <3.5mA |

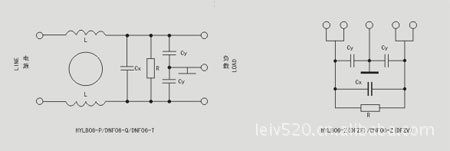

电路原理图

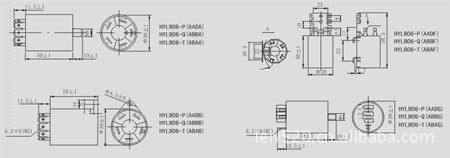

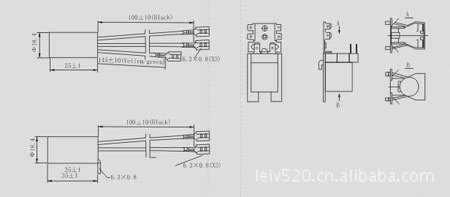

外形尺寸

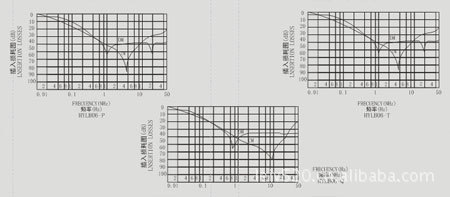

插入损耗图
