CKJ5-1250/1140型交流真空接触器
用途：CKJ5-1250/1140系列真空接触器适用于交流50HZ，额定工作电压至1140V，额定工作电流125—1250A的电力网络，供直接或远距离接 通和分断主电路之用。因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜于组成各种路灯控制器及工作 于油田、化工等场合。
主要参数
型号：CKJ5-1250/1140真空交流接触器
电流：1250A
功率：1140V
额定电压：线圈电压36V、110V、220V、380V

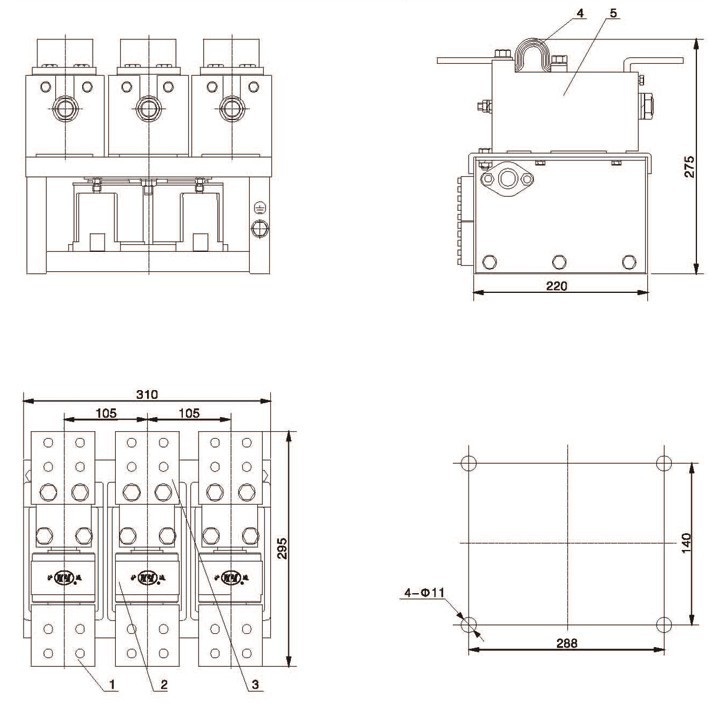

CKJ5-1250/1140接触器安装尺寸：290*140*260

结构及工作原理
   CKJ5-1250/1140系列真空接触器，由真空开关管、绝缘架，动臂、磁路支撑架、电磁操作机构及整流装置组成。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。
   CKJ5-1250/1140系列真空接触器，真空开关管静导电板通过螺钉固定在绝缘架上，绝缘架与左右支撑板及磁路支撑架用螺钉联结。当线圈通电后衔铁吸合，带动动臂和动导杆等，使真空开 关管动触头运动，与静触头接触，使接触器处于闭合状态。当线圈断电后，在反力弹簧作用下衔铁板释放，动静触头分离使接触器处于分断状态。
   CKJ5-1250/1140系列真空接触器，电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。 辅助触头位于衔铁板一端，由衔铁上下运动带动辅助触头运动。
