PLC输出放大板
产品介绍:
该产品将小功率的控制信号转换成较大功率的输出控制信号,用以控制电机、接触器、电磁阀等,同时,在输入端加上光电隔离回路与信号指示,确保模块安全运行,延长了工作寿命,克服了继电器因机械动作造成的疲劳磨损及固有寿命,提高了系统安全可靠性,减少了维护时间与成本;因此在国际上许多先进的自动化程度和可靠性要求非常高的设备中,广泛采用了光电耦合功率驱动模块(PLC输出放大板)取代以往中间继电器.
产品选型:
K PM T – 20 N
①公司代码: K:科沃电子
② 产品类型: PM:电子继电器模块(PLC输出放大板)
③ 输出类型: R:继电器输出类型
T:晶体管输出类型
④ 输入输出点数: 8:输入8路/输出8路
16:输入16路/输出16路
20:输入20路/输出20路
⑤ 输出模式: N:NPN模式
P:PNP模式
产品特点:
1.接线简单、安装方便、占用空间小、使用寿命长等优点,是中间继电器理想的替代产品;
2.微秒级导通和关断时间,是继电器的千分之一, 无触点开关,快速频繁开关而不影响寿命;
3.20路晶体管输出,24V直流电源,每通道输出电流6A(总电流<10A), 与PLC配套使用;
4.带有光电隔离部件,抗干扰能力强,保护PLC输出触点, 延长PLC触点寿命;
5.输入输出分别采用LED指示灯显示,便于测试及检查运行状态;
6.适合驱动较大负载,与阻性负载及感性负载都具有很好的兼容性,例如:电磁阀、接触器、工作灯、小型马达等连接;
7.服务承诺 “24个月质保,终身维护”;
产品规格:
型 号 | KPMT-20N/P |
工作电源 | 24V DC |
输入类型 | 晶体管 |
输入点数 | 20点 |
输出点数 | 20点 |
输出电流 | 6A/路 |
工作寿命 | ≥10000000次 |
外形尺寸 | 145*95*30mm |
开孔尺寸 | 135*70mm |
◆ 外形尺寸及安装尺寸(单位:mm)
产品规格 | 8路(单板) | 8路(标准) | 16路(单板) | 16路(标准) | 20路(单板) |
外形尺寸 | 115*90*32 | 115*90*40 | 145*95*30 | 145*95*40 | 145*95*30 |
安装尺寸 | 105*70 | 105*70 | 135*70 | 135*70 | 135*70 |
◆ 固定方法:
◇DIN导轨安装固定,35mm导轨(标准型);
◇ 螺钉安装固定(单板型);

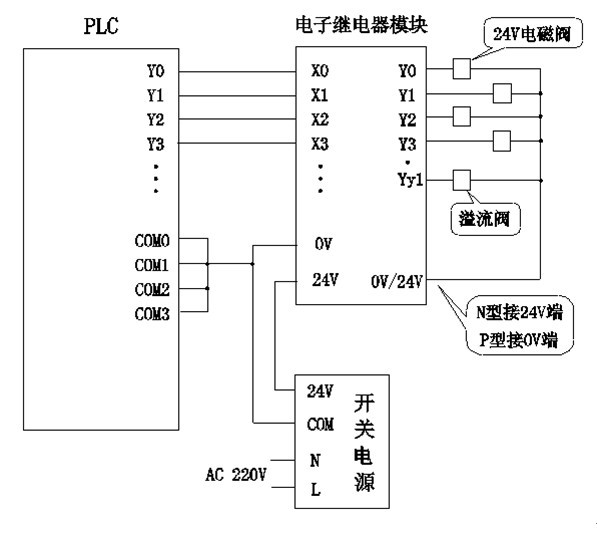

◆ 接线示意图:

说明:常规产品无溢流阀功能,该功能根据客户要求进行定制!
