【供应宝山YX分级箱石城选矿分级箱脱泥水力分级箱】价格_厂家

装机功率

祥见技术参数

品牌

宝山

型号

YX

外形尺寸

祥见技术参数mm

重量

祥见技术参数kg

类型

云锡式分级箱

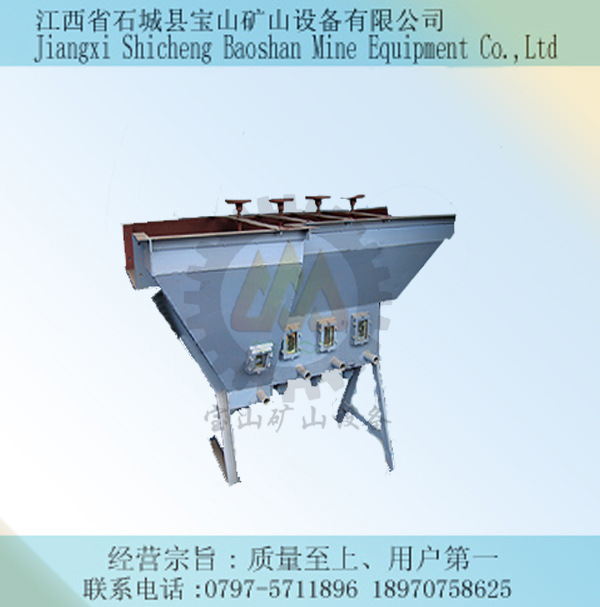

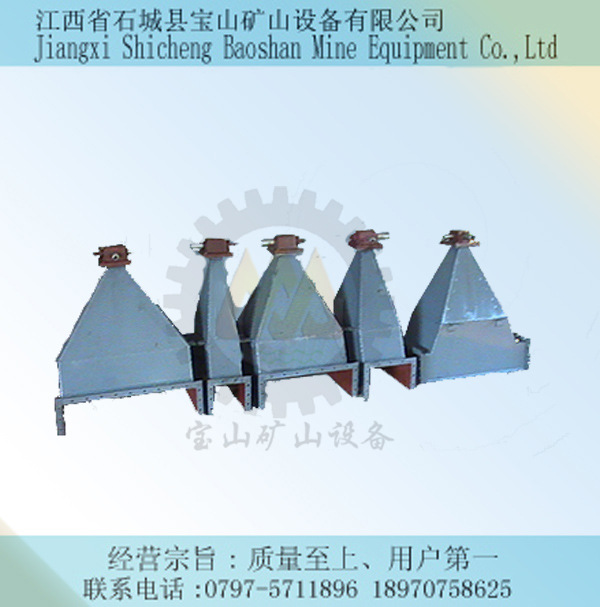

产品图片

产品概况

水力分级箱是一铁制的角锥箱，上部安有楔形阻砂条，下面装有分级箱底阀。通常由从200毫米到800毫米一系列宽度的分级箱用普通水槽联结而成，沉砂则由粗到细排出。
它广泛应用在摇床选别前的水力分级作业中，起到分级和分配矿量的作用，以提高摇床的选别效率。水力分级箱具有结构简单，便于维护、不消耗动力、性能可靠、操作方便等优点。

产品结构及材质

云锡式分级箱结构示意图

1-矿浆溜槽；2-分级箱；3-阻砂条；4-砂芯（塞）；5-手轮；6-阀门

产品应用范围

它广泛应用在摇床选别前的水力分级作业中，起到分级和分配矿量的作用，以提高摇床的选别效率。水力分级箱具有结构简单，便于维护、不消耗动力、性能可靠、操作方便等优点。

产品规格及技术参数

型号	YX-200	YX-300	YX-400	YX-600	YX-800
阻砂条数量（条）	11
阻砂条长度mm	180	280	380	590	790
排矿管径（mm）	25
上升水压(kg/cm2)	1-2
给矿粒度（mm）	2-3
给矿浓度（%）	20-25
耗水量（m/t）	2-3
外形尺寸（L×W×H）(mm)	800×200 ×1000	800×300 ×1000	800×400 ×1000	800×600 ×1000	800×800 ×1000
重量（kg）	0.107	0.124	0.148	0.178	0.214
