※最大绝对额定值Ta=25℃
参数(Parameter) | 符号(Symbol) | 最大值(Max) | 单位(Unit) |
功率损耗(Power Dissipation) | Pd | 200 | mW |
正向电流(Continuous Forward Current) | IF | 40 | mA |
反向电压(Reverse Voltage) | VR | 5 | V |
最大脉冲电流(Peak pulsing current) | IFP | 100 | mA |
工作温度范围(Operating Temperature Range) | Tops | -20℃ to+80℃ |
储存温度范围(Storage Temperature Range) | Tstg | -30℃ to+100℃ |
抗静电能力(Electrostatic Discharge) | ESD | 2000(HBM) | V |
※电性光电特性Ta=25℃
参数（Parameter） | 符号(Symbol) | 最小值(Min) | 典型值(Typ) | 最大值(Max) | 单位(Unit) | 条件(Condition) |
正向电压(Forward Voltage) | VF | 3.0 | --- | 3.6 | V | IF=40mA |
发光强度(Luminous Intensity) | IV | --- | --- | --- | mcd | IF=40mA |
光通量(Luminous flux) | Φ | 9 | --- | 13 | lm | IF=40mA |
主波长(Dominant Wavelength) | λd | 2800 | / | 7500 | K | IF=40mA |
反向电流(Reverse Current | IR | / | / | 5 | μA | VR=5V |
视角(Viewing Angle) | 2θ1/2 | / | 120 | / | deg | IF=60mA |
焊接规范
◎材料焊接次数不超过2次.
◎焊接时请不要重压LED灯。
◎焊接后温度未回降到常温时请勿扭曲线路板。
◎手工焊接时，烙铁温度不高于300℃，每个焊脚焊接时间不超过3秒
贮存规范

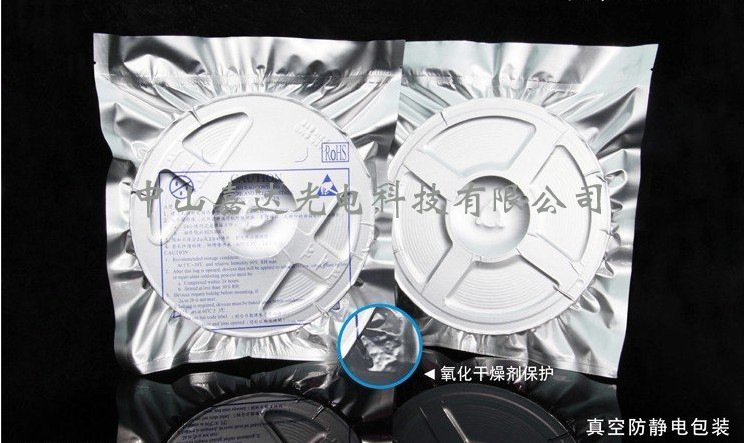

◎请在未准备使用LED之前不要打开防静电袋子.
◎LED在未开封之前应保存在30℃以下,湿度在60%以下的环境中,最长保存期为1年.
◎打开包装待后,LED需保存在30℃/40%湿度以下的条件,且必须在7天内使用完.

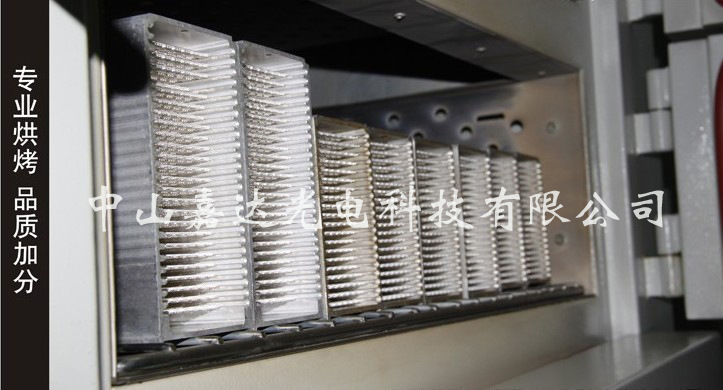

◎如果LED超出了第3点要求,则LED必须经过烘烤才能使用,烘烤条件为:60±5℃,12个小时
重点注意事项
◎我司颜色等级完全参照1931 CIE标准拟定。
◎发光强度公差为:±15％
◎正向电压公差为:±0.2V
◎客户贮存及使用必须符合我司规格参数要求，工作温度范围：-20℃ to +80℃。
◎LED光源完全符合RoHS指令，无辐射,且不含重金属等有害物质.
◎LED光源得以正确使用方可保证其寿命,如果对LED使用有任何疑问可咨询我司给予相关技术指导.
