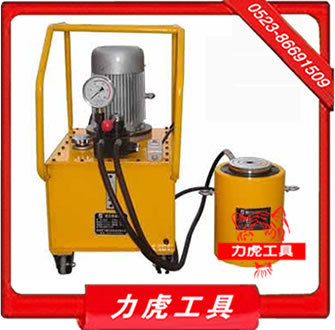

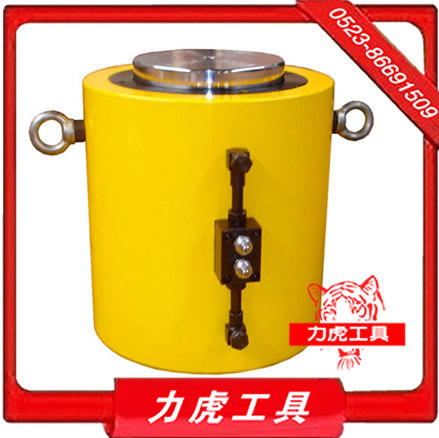

| 产品名称:DYG超高压电动千斤顶 |
| 详细说明: |
一、DYG系列千斤顶 (双作用千斤顶/双动式千斤顶)油压回缩,溢流功能限制行程,设计有安全保压装置,防止突发性超压,特殊的结构对千斤顶起到多重保护作用,可承受的偏载负荷达液压缸额定承载能力的5%,高强度合金缸经久耐用,特别在大型工程中,是易于操作和控制的千斤顶。二、DYG型系列超高压电动分离式千斤顶主要技术参数
|
型号 |
吨位 |
行程 |
油缸外径 |
油缸内径 |
活塞杆外径 |
公称压力MPa |
|
DYG5016 |
50T |
160mm |
130mm |
100mm |
70mm |
60 MPa |
|
DYG10016 |
100T |
160mm |
200mm |
150mm |
100mm |
60 MPa |
|
DYG20016 |
200T |
160mm |
250mm |
200mm |
150mm |
60 MPa |
|
DYG32020 |
320T |
200mm |
320mm |
250mm |
180mm |
63 MPa |
|
DYG50020 |
500T |
200mm |
400mm |
320mm |
250mm |
63 MPa |
|
DYG63020 |
630T |
200mm |
400mm |
350mm |
280mm |
63 Mpa | 具体参数:
|
型号 |
同步顶型号 |
吨位T |
行程 B-A mm |
本体高度Amm |
伸展高度B mm |
油缸外径mm |
活塞杆直径mm |
油缸直径mm |
重量kg |
压力 |
推荐泵站 |
|
FCD50-100 |
TFCD50-100 |
50 |
100 |
225 |
325 |
127 |
70 |
100 |
35 |
63MPA |
50T-200T 可选配 0.55KW 0.75KW 1.5KW 3KW 4KW 5.5KW |
|
FCD50-160 |
TFCD50-160 |
160 |
285 |
445 |
39 |
|
FCD50-200 |
TFCD50-200 |
200 |
325 |
525 |
46 |
|
FCD50-300 |
TFCD50-300 |
300 |
425 |
725 |
48 |
|
FCD50-500 |
TFCD50-500 |
500 |
625 |
1125 |
63 |
|
FCD100-100 |
TFCD100-100 |
100 |
100 |
250 |
350 |
180 |
100 |
140 |
58 |
63MPA |
|
FCD100-160 |
TFCD100-160 |
160 |
310 |
470 |
63 |
|
FCD100-200 |
TFCD100-200 |
200 |
350 |
550 |
78 |
|
FCD100-300 |
TFCD100-300 |
300 |
450 |
750 |
96 |
|
FCD100-500 |
TFCD100-500 |
500 |
650 |
1150 |
130 |
|
FCD150-100 |
TFCD150-100 |
150 |
100 |
260 |
360 |
219 |
125 |
180 |
58 |
63MPA |
|
FCD150-160 |
TFCD150-160 |
160 |
320 |
480 |
69 |
|
FCD150-200 |
TFCD150-200 |
200 |
360 |
560 |
86 |
|
FCD150-300 |
TFCD150-300 |
300 |
460 |
760 |
103 |
|
FCD150-500 |
TFCD150-500 |
500 |
660 |
1160 |
255 |
|
FCD200-100 |
TFCD200-100 |
200 |
100 |
285 |
385 |
240 |
150 |
200 |
96 |
63MPA |
|
FCD200-160 |
TFCD200-160 |
160 |
345 |
505 |
103 |
|
FCD200-200 |
TFCD200-200 |
200 |
385 |
585 |
116 |
|
FCD200-300 |
TFCD200-300 |
300 |
485 |
785 |
161 |
|
FCD200-500 |
TFCD200-500 |
500 |
685 |
1185 |
221 |
|
FCD320-100 |
TFCD320-100 |
320 |
100 |
310 |
410 |
330 |
180 |
250 |
196 |
63MPA |
可选配 1.5KW 3KW 4KW 5.5KW |
|
FCD320-160 |
TFCD320-160 |
160 |
370 |
530 |
240 |
|
FCD320-200 |
TFCD320-200 |
200 |
410 |
610 |
258 |
|
FCD320-300 |
TFCD320-300 |
300 |
510 |
810 |
311 |
|
FCD320-500 |
TFCD320-500 |
500 |
710 |
1210 |
456 |
|
FCD400-100 |
TFCD400-100 |
400 |
100 |
355 |
455 |
380 |
200 |
290 |
198 |
63MPA |
可选配 3KW 4KW 5.5KW 7.5KW |
|
FCD400-160 |
TFCD400-160 |
160 |
415 |
575 |
231 |
|
FCD400-200 |
TFCD400-200 |
200 |
460 |
660 |
264 |
|
FCD400-300 |
TFCD400-300 |
300 |
555 |
855 |
367 |
|
FCD400-500 |
TFCD400-500 |
500 |
755 |
1255 |
456 |
|
FCD500-100 |
TFCD500-100 |
500 |
100 |
360 |
460 |
430 |
250 |
320 |
323 |
63MPA |
可选配 3KW 4KW 5.5KW 7.5KW |
|
FCD500-160 |
TFCD500-160 |
160 |
420 |
580 |
330 |
|
FCD500-200 |
TFCD500-200 |
200 |
460 |
660 |
420 |
|
FCD500-300 |
TFCD500-300 |
300 |
560 |
860 |
581 |
|
FCD500-500 |
TFCD500-500 |
500 |
760 |
1260 |
599 |
|
FCD630-100 |
TFCD630-100 |
630 |
100 |
417 |
517 |
500 |
280 |
360 |
560 |
63MPA |
可选配 4KW 5.5KW 7.5KW 11KW |
|
FCD630-160 |
TFCD630-160 |
160 |
477 |
637 |
633 |
|
FCD630-200 |
TFCD630-200 |
200 |
517 |
717 |
696 |
|
FCD630-300 |
TFCD630-300 |
300 |
617 |
917 |
898 |
|
FCD630-500 |
TFCD630-500 |
500 |
817 |
1317 |
1250 |
|
FCD800-100 |
TFCD800-100 |
800 |
100 |
488 |
588 |
560 |
300 |
400 |
896 |
63MPA |
可选配 7.5KW 11KW |
|
FCD800-200 |
TFCD800-200 |
200 |
598 |
798 |
1040 |
|
FCD800-300 |
TFCD800-300 |
300 |
698 |
998 |
1380 |
|
FCD800-500 |
TFCD800-500 |
500 |
898 |
1398 |
1520 |
|
FCD1000-100 |
TFCD1000-100 |
1000 |
100 |
530 |
630 |
650 |
360 |
500 |
1286 |
63MPA |
可选配 7.5KW 11KW |
|
FCD1000-200 |
TFCD1000-200 |
200 |
630 |
830 |
1332 |
|
FCD1000-300 |
TFCD1000-300 |
300 |
760 |
1060 |
1663 | 三、、FCD/DYG系列千斤顶 (双作用千斤顶/双动式千斤顶)使用方法1、 使用前必须检查各部是否正常。2、 使用时应严格遵守主要参数中的规定,切忌超高超载,否则当起重高度或起重吨位超过规定时,油缸顶部会发生严重漏油。3、如手动泵体的油量不足时,需先向泵中加入应为经充分过滤后的N33#液压油才能工作。4、电动泵请参照电动泵使用说明书。5、重物重心要选择适中,合理选择千斤顶的着力点,底面要垫平,同时要考虑到地面软硬条件,是否要衬垫坚韧的木材,放置是否平稳,以免负重下陷或倾斜。6、千斤顶将重物顶升后,应及时用支撑物将重物支撑牢固,禁止将千斤顶作为支撑物使用。如需长时间支撑重物请选用 CLL自锁式千斤顶7、如需几只千斤顶同时起重时,除应正确安放千斤顶外,应使用多顶分流阀,且每台千斤顶的负荷应均衡,注意保持起升速度同步。还必须考虑因重量不匀地面可能下陷的情况,防止被举重物产生倾斜而发生危险。8、使用时先将泵站的油管接头,与千斤顶对接,待千斤顶位置确定后,启动电机按钮开关或掀动手动泵站的手柄,同时将换向阀手柄换至相应的位置,(注意使用前一定要搞清换向阀手柄的位置,可对应的油咀,切忌在实际使用时再摸索。9、使用过程中应避免千斤顶剧烈振动10、不适宜在有酸碱,腐蚀性气体的工作场所使用。11、用户要根据使用情况定期检查和保养四、DYG系列千斤顶(双作用千斤顶/双动式千斤顶)注意事项 |
|
|
主要原因 |
排除方法 |
| 压力不足 |
1、 安全阀调整值过低、锥阀卡死 2、 卸荷阀钢球破损或阀座漏损 3、 接头松动或密封件损坏造成漏损 4、 压力表故障或阻尼堵塞造成压力反应失真 |
1、 调整安全阀、检修锥阀或阀座 2、 更换钢球或修复(划平)阀座 3、 紧固件接头或更换密封件 4、 检查压力表检修压力表座 |
| 流量不足 |
1、 柱塞磨损间隙过大、柱塞或弹簧折断 2、 各处漏损造成流量不足 3、 油温过低造成吸油困难,油温过高造成容积效率下降 4、 液位过低、油泵吸空 |
1、 更换柱塞或弹簧 2、 紧固接头更换密封件 3、 控制油温在20~70℃之间 4、 加油 | |
|
|
