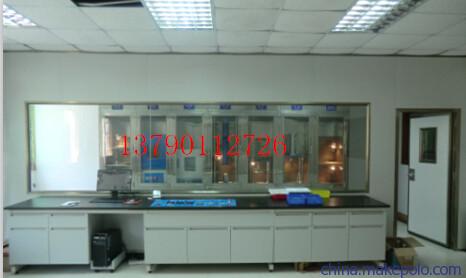

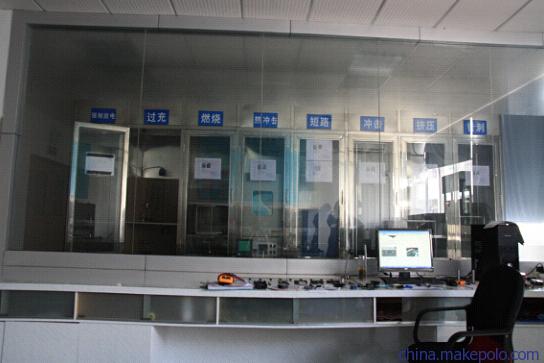

优诺YN-B-001电池安全安全整体实验室
方案简介：
1.优诺电池安全整体实验室整个方案除特殊装置外，其他装置都可以手动和远程遥控控制，使得操作起来更加简单，方便，安全。
2.方案分为电气试验和机械试验机，其中电气试验包括电池短路，过充，过放，强制放电等试验。机械试验包括针刺，挤压，重物冲击，振动，自由跌落等试验，整个实验室方案包括，温控型电池短路试验，电池挤压试验，电池针刺试验，电池热冲击试验，电池燃烧试验，电池跌落试验，电池高空低气压试验，电池安全防爆箱。
整体实验室技术参数：
1、电池重物冲击试验箱装置规格参数说明：
落球重量：9.1kg±0.46Kg(20±1磅)或10 Kg
冲击高度：610 mm或1000mm（限位可自由调整）
高度表显示：精确到5mm
冲击方式：将落球提升到一定高度后释放，落球在垂直方向自由落下，不倾斜，不摇晃
上下冲击面：A3钢板烤漆
2、电池挤压试验箱装置规格参数说明：
电池被两个平面板夹住，平板的挤压力液压式压力传动；
电池被稳固夹住后，挤压力开始，直至升至液压油缸数显2500（17.2Mpa）时，两板之间压力3000poun(13KN）时，压力突然释放；
电池直径平行于板，对于方型电池，需要旋转90度再挤压；
最大压力范围：20KN（常用13KN ）；
显示压力精度： ±10.0kg， 分辨率：1/10000；
压缩空间： 300×300×250mm（长×宽×高）；
3.电池针刺试验箱规格参数说明：
钢针：ф2mm—ф8mm的耐高温钢针；
针尖距离下部距离：放电池的平面200MM；
可夹距离： 200MM；
针刺速度： 以10—40mm/s的速度，从垂直于蓄电池极板的方向贯穿（钢针停留在蓄电池中）；
贯穿力： 150~200KG；
力量显示： 压力传感LED 显示；
行 程： 200mm；
驱动方式： 气缸驱动（需外接气源）；
夹持方式： 手动夹持；
4、电池燃烧试验箱装置规格参数说明：
测试罩宽度： 24″(610mm)，八边形
测试罩高度：12″（305mm）
烧器：本生灯，管口内径为 9.5mm 长约100 mm
火焰施加时间： 0~ 999.9秒±0.1秒
自动点火，试验过程自动控制
计时器： LED, 0~9999S
试验圆孔表面直径: 为102mm
5、温控型电池短路试验箱装置规格参数说明：
工作电压： 交流220V 50Hz-60Hz;
冲击电压： AC 1kv/1.2-50μs（峰值）1min
可测电池最大电压： 100V
直流响应时间： ≤5μs
最大短路电流： 1000A, 最大允许通过电流4le，5seconds
装置内阻： ≤5mΩ
机械寿命： 30万次
电寿命： 阻性负载 5万次，感性负载：阻性负载60％le，2万次
工作环境： 温度-10℃~100℃ 湿度10~90%无凝露
温度控制精度： 0.1℃；
6、电池跌落试验机规格参数说明：
试件最大重量：2kg±100g
跌落高度：300~1500mm（可调）
跌落高度标尺：不锈钢，最小指示1mm
夹持方式：气压吸附式，任何部位均可跌落
跌落地板介质：水泥板、压克力板、不锈钢（三选二）
跌落方式：多角度（菱、角、面）
底板尺寸：500× 600× 200mm
7、电池热冲击试验箱规格参数：
1.温度范围：常温 ~ 200℃
2.温度显示精度：±0.1℃
3.温度均匀度：±2℃
4.内部尺寸（约）：35*40*40 CM（以实际尺寸为准）
5.升温时间 ：（5±2）℃/min（平均升温，非线性空载）
6.温控表： 可实现升温总时间控制，不同于普通温控表。
7.内箱材质：不锈钢板
8.外箱材质：冷轧钢板烤漆
9.保温材质：高效压缩玻璃棉
10.保温装置：无熔丝开关、超温保护开关、保险丝
11.使用电源：3∮，220V，15A
8、电池高空低气压试验箱规格参数 1.外箱材质： 冷轧钢板烤漆材质
2.内箱材质： 不锈钢材料
3.各种接管： 特制钢材料
4.置物隔板： 不锈钢材料
5.内箱尺寸： 30*30*30CM（或指定）
6.真空度表示方式：指针式真空度控制表，压力范围最低为1kPa，常用11.6KPA
7.气压控制方式：自动控制空气的输进输出，自动控制气压恒定
8.计时方式：每段时间从1min到100h
9.箱门密封：使用耐高温硅胶密封圈
10.安全观察玻璃 : 箱体门上带有钢化玻璃观察窗，（并贴有防爆膜）用户能清楚地观察箱内部
