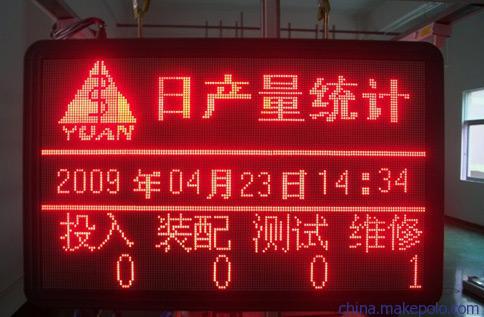

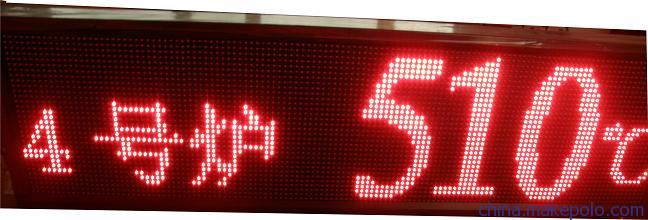

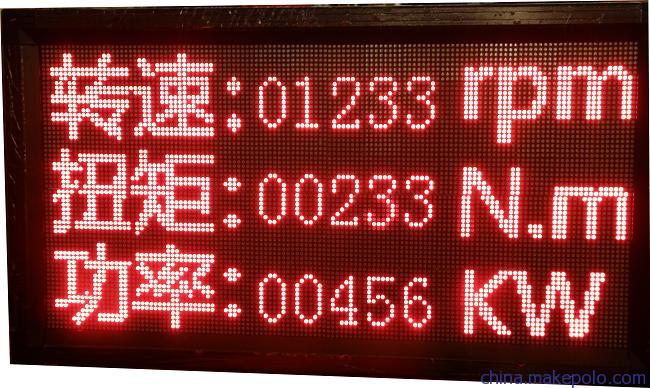

PLC能与LED显示屏通讯来显示工业生产过程中的种种实时同场数据参数。LED显示屏具有显示参数大、显眼、亮度高（户外防水也可以）等特点，能很好的起来测量、报警等作用。同时，LED显示屏价格还不贵。
      我们是深圳立显电子有限公司，您现在看到的信息是我技术部发布，详细请登陆我公司官网查看，谢谢。

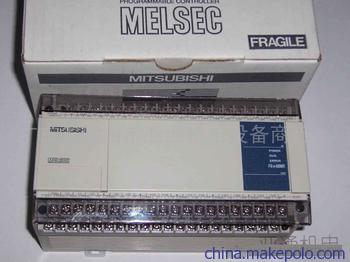

      PLC显示屏器牌板支持的PLC有：美国的：A-B公司，通用电气，莫迪康，TI，西屋欧洲：西门子，AGE，TE，日本：三菱，欧姆龙，松下，富士，日立，东芝中国：0088，CF-40MR/ER
      PLC可依自身通讯接口或组态通讯模块与LED显示屏通信，或可采用PLC触点开关状态与LED显示屏通讯。LED显示屏能显示任意的图片，文字，ASCII码等信息，同时还能播放种种声音。
      PLC物理链路层采用RS485或以太网（集成了丰富的协议栈如TCP/IP，ARP，UDP等通讯协议）
      按照层次结构基于ISO/OSI 开放系统互连模型（ISO 7498），PLC显示屏第一层（物理层，PHY）、第二层（数据链路层，FDL）和第七层（应用层）。第三到第六层未使用，以使系统开销最小和提高效率。下面我们就PLC显示屏所支持的工业标准协议分层设计思想与大家介绍一下：
      先说说比较复杂的PROFIBUS我们是如何设计的：串行现场总线主要用来连接数字现场设备或中、低功能的系统，如传感器、执行机构、变送器、可编程序控制器（PLC）、数控装置（NC）、编程设备、本地人机接口等。现场控制系统通常以一个中央控制和管理装置为基础，它与若干个分散在现场的设备和小系统连接。在这种情况下，主要数据是集中地定向并循环的从现场设备传输到中央数据处理单元或上一级控制系统。为了满足精确的实时要求，使用以下的简化：
 ?? 不支持长信息段（＞235 字节）。
 ?? 不支持短信息组块功能。由许多短信息组成的长信息包不符合短信息的要求，因此，本规范不提供这一功能。
 ?? 本规范不提供由网络层支持运行的功能（为简化通讯）。
 ?? 除必须的最小配置外，根据应用需求可以建立任意的服务子集。这对于小系统（如传感器等）来说特别重要。
 PLC显示器屏牌板服务
 FMA 7 服务
 FMS
 从/到 应用过程
 ?? 其他功能是可选的，如口令保护方法等。
 ?? 网络拓扑是线性总线，两端带终端器或不带终端器,包括短截线（drop cable）和分支（树）
 ?? 介质、距离、站点数取决于信号特性，如对屏蔽双绞线，≤1·2 公里（不带中继器），32 个站点。
 ?? 数据传输速率取决于网络拓扑和总线长度，从9.6 kbit/s 到1.5 Mbits/s 不等。
 ?? 后备介质（冗余）是可选的。
 ?? 在传输时，使用半双工，异步，滑差（slip）保护同步（无位填充）。
 ?? 报文的数据完整性，用海明距离（HD）＝4，同步滑差检查和特殊顺序，以避免数据的丢失和增加。
 ?? 地址定义范围为：0-127（对广播和群播而言，127 是全局地址），对区域地址、段地址和服务存取地址（服务存取点LSAP）的地址扩展，每个6 位（bit）。
 ?? 使用两类站：（1）主站（主动站，具有总线存取控制权），（2）从站（被动站，没有总线存取权）；如果应用过程对时间要求不精确，最多可用32 个主站，总站数可达到127 个。
 ?? 总线存取基于混合、分散／集中三种方式；主站之间用令牌传递，主站与从站之间用主－从方式。令牌在由主站组成的逻辑令牌环中循环。如果系统中仅有一个主站，如一个中央控制和管理站，就不需要令牌传递。这是一个单主站－多从站的系统。最小的系统配置由一个主站和一个从站或两个主站组成。
 ?? 数据传输服务有两类：
 （1） 非循环的：
 有／无应答要求的发送数据有回答要求的发送和请求数据
 （2） 循环的（轮询）：有回答要求的发送和请求数据
     可见，PLC显示屏牌板的设计还是非常复杂，但只要采用好的层次结构来设计就可PLC程序设计带来简单。
