锻钢波纹管阀门概述：
锻钢波纹管阀门有二种阀盖设计形式.种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接.
延长阀体阀门适用于闸阀、球阀和截止阀。
延长阀体阀门设计结构和特征：
延长阀体阀门符合API602.检验与测试按API598,标记按MSS-SP-25.
采用以下结构
自定心压板压套式
螺纹、承插或对焊接端整体延长阀体
螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹端符合（NPT）ANSI/ASME B1.20.1
明杆支架型（OS￡Y）
相关压力：
·800LB
锻钢波纹管截止阀 800Lb
锻钢波纹管截止阀标准材质细表
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM |
A105 | A182F22 | A182F304(L) | A182F316(L) |
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀瓣 | A276420 | A276304 | A276304(L) | A276316(L) |
3 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
| 波纹管 | SS |
4 | 垫片 | 316夹柔性石墨 | 316夹PTFE |
5 | 阀盖 | A105 | A182F22 | A182F304(L) | A182F316(L) |
6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
7 | 填料 | 柔性石墨 | PTFE |
8 | 填料压套 | A276420 | A182F304 |
10 | 填料压板 | A216WCB | A351CF8 |
12 | 阀杆螺母 | A276420 |
| 手轮 | A197 |
13 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
| 销钉 | A276420 | A182F304 |
| 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 螺母 | A1942H | A1944 | A1948 | A1948M |
| 垫圈 | SS |
14 | 铭牌 | SS |
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 |
适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

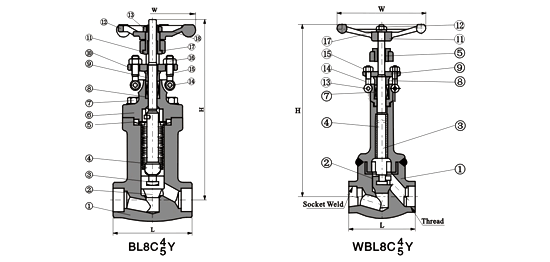

锻钢波纹管截止阀尺寸(MM)和重量(KG)
NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
全径 | | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" |
L1 | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
L | 79 | 79 | 92 | 111 | 120 | 152 | 172 |
H(开) | 220 | 220 | 225 | 244 | 321 | 321 | 347 |
W | 100 | 100 | 100 | 125 | 160 | 160 | 180 |
重量 | 螺栓式 | 3.2 | 3.0 | 4.8 | 7.9 | 11.0 | 16.8 | 25.2 |
焊接式 | 3.0 | 2.8 | 4.8 | 7.0 | 9.6 | 13.5 | 20.25 |
