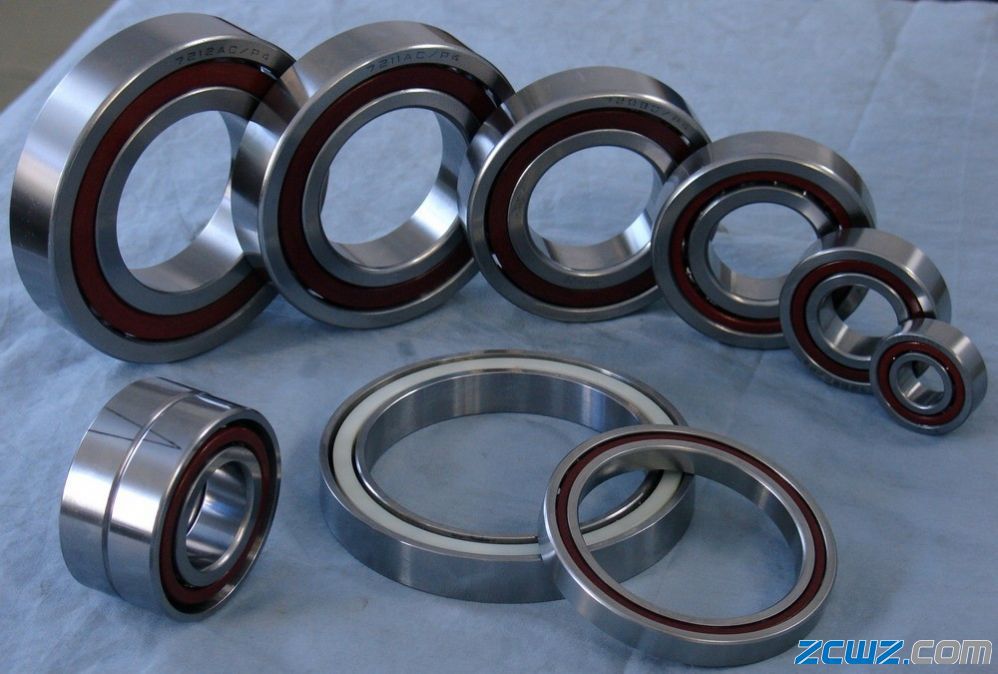

HRB角接触球轴承

哈尔滨轴承厂生产薄壁轴承 HRB机床主轴轴承批发

HRB角接触球轴承又称向心推力球轴承。此类轴承特别适于同时承受径向和轴向负荷的场合，也可以用于承受纯轴向负荷的场合，且允许有较高的转速运转。

该类轴承所承受的轴向负荷的大小随接触角的大小而变化，接触角越大，轴承所能承受的轴向负荷也越大。接触角的定义是，在垂直于轴承轴线的径向平面内，钢球和滚道接触点的连线（或法线）与垂直于轴承轴线的径向平面之间的夹角。如图1所示。

单列角接触球轴承允许角度误差的能力有限。内外圈之间的角度误差取决于轴承运转中的径向游隙、轴承的尺寸、内部结构，以及作用在轴承上的力或力矩。但由于这些因素之间的关系很复杂，目前，还无法给出一个具体数。

成对安装（或双列角接触球轴承）的轴承，尤其是背对背配置，且轴

向游隙较小的轴承组，若内外圈之间产生角度误差时，会导致钢球、保持架承受附加负荷，并缩短轴承的工作寿命。任何的角度误差都会引起轴承噪声的增加。

HRB单列角接触球轴承

单列安装

当单列承受纯径向负荷时，轴承内部将会产生一个轴向分力，此时，需要有一个等量的反向作用力来与之平衡。通常采用两个相同结构的单列角接触球轴承相对安装（见图3）。

图3

单列角接触球轴承只能承受一个方向的轴向负荷。主要用于每个支承只有一个轴承的配置方式。

HRB单列角接触球轴承标准设计的结构有可分离型和不可分离型两种形式。可分离型（套圈有锁口）轴承的接触角为15°，不可分离型轴承的分别有15°、25°或40°三种接触角。可分离型角接触球轴承根据内部结构不同又分为内圈分离型和外圈分离型两种。

接触角为40°的角接触球轴承（见图2）可以承受很大的轴向负荷，该轴承结构为不可分离型轴承，内外圈两侧的肩部设计为高低不一是为了装入更多的钢球，以提高轴承的负荷能力。

HRB成对安装

在很多情况下，单列角接触球轴承以成对配置或多联（三联、四联或多联组合）配置的方式向用户提供。

HRB成对安装的角接触球轴承是经过特殊加工的。当轴承彼此紧靠安装时，任何一种组配方式都可以达到预定的内部游隙和预紧，以及均匀的负荷分布，而无需进行调整。

成对安装的角接触球轴承主要应用在：当单个角接触球轴承的负荷承载能力不足，或当承受轴（径）向联合负荷，以及有两个方向上的轴向负荷时。

HRB成对安装的角接触球轴承配置方式有三种，即背对背、面对面和串联配置。
