产品介绍：

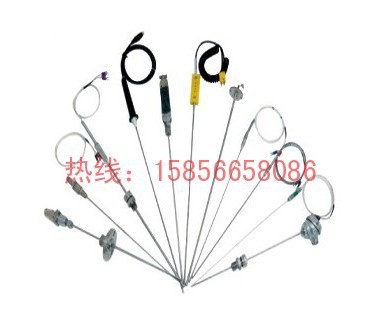

一、铠装热电偶概述

  铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，组成过程控制系，同时亦可以作为装配式热电偶的感温元件。它可以直接测量各种生产过程中从0℃～1100℃范围内的液体、蒸汽和其气体介质以及固体表面的温度。与装配式热电偶相比，铠装热电偶具有可弯曲、耐高压、热响应时间短和坚固耐用等优点。

二、铠装热电偶工作原理
 铠装热电偶的工作原理是由两种不同成份的导体两端经焊接，形成回路，直接测温端叫测量端，接线端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。铠装热电偶的热电动势将随着测量端的温度升高而增长，热电动势的大小只和铠装热电偶导体材质以及两端温差有关，和热电极的长度，直径无关。铠装热电偶的结构是由导体，绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管经多次拉制而成，铠装热电偶产品主要由接线盒，接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。铠装热电偶分绝缘式和接壳式两种。

三、铠装热电偶特点
  热响应时间少，减小动态误差；
  可弯曲安装使用；
  测量范围大；
  机械强度高，耐压性能好；

四、主要技术参数
  产品执行标准
  IEC584
  IEC1515
  GB/T16839-1997
  JB/T5582-91

○铠装热电偶测量范围及允差

注："t"为被测温度的绝对值。

○常温绝缘电阻
  铠装偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MΩ.m。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ。

○铠装热电偶热响应时间
  在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需要的时间称为热响应时间，用τ0.5表示。
铠装热电偶热响应时间不大于下表的规定：

○外径和名义长度标准规格

○铠装热电偶结构

  铠装热电偶和铠装热电阻材料是由热电极（导线）氧化镁绝缘物和1Cr18Ni9Ti不锈钢管等经多次拉制形成。
铠热电偶的测量端分绝缘式和接壳式两种。

1）铠装热电偶材料结构形式

2）测量端结构形式

○铠装热电偶安装固定形式

1、卡套螺纹接头

注：括号内的数字这档规格一般不予采用，如需要作特殊规格订货。

2、卡套法兰盘

注：括号内的数字这档规格一般不予采用，仅用于特殊订货

○铠装热电偶自由端（接线盒）形式

接线盒供连接热电偶的自由端和显示仪表之用。目前有简易式、防水式、手柄式、接插式、补偿导线式（延长导线式）等多种结构形式。
1、简易式

2、补偿导线式（延长导线式）

3、防水式

4、防喷式

5、手柄式

6、接插式


○铠装热电偶推荐使用温度


○附加装置形式

五、铠装热电偶型号命名方法


六、型号及规格

感温元件

七、选型须知

 1)型号

  2)分度号

  3)精度等级

  4)安装固定形式

  5)保护管材质

  6)长度或插入长度

  例A：铠装热电偶，K型，Ⅰ级，固定卡套螺纹，保护管GH3030，长度450mm，插入长度300mm，WRNK-231，K，L×l=450×300,Ⅰ级, 保护管 GH3030。

 备注：本公司是专业从事仪器仪表、电线电缆生产的大型工控企业，公司拥有丰富的开发和生产电缆及仪表的经验技术，可承接来料加工、图纸加工、样品加工及辅助加工等服务,免费为用户提供技术支持和上门安装指导，我司所有产品严格按国标生产检验合格后出厂一律厂价直销质量有保障让您买的放心用的省心,欢迎新老客户前来咨询订购！
垂询热线：0550-7514987  15856658086
