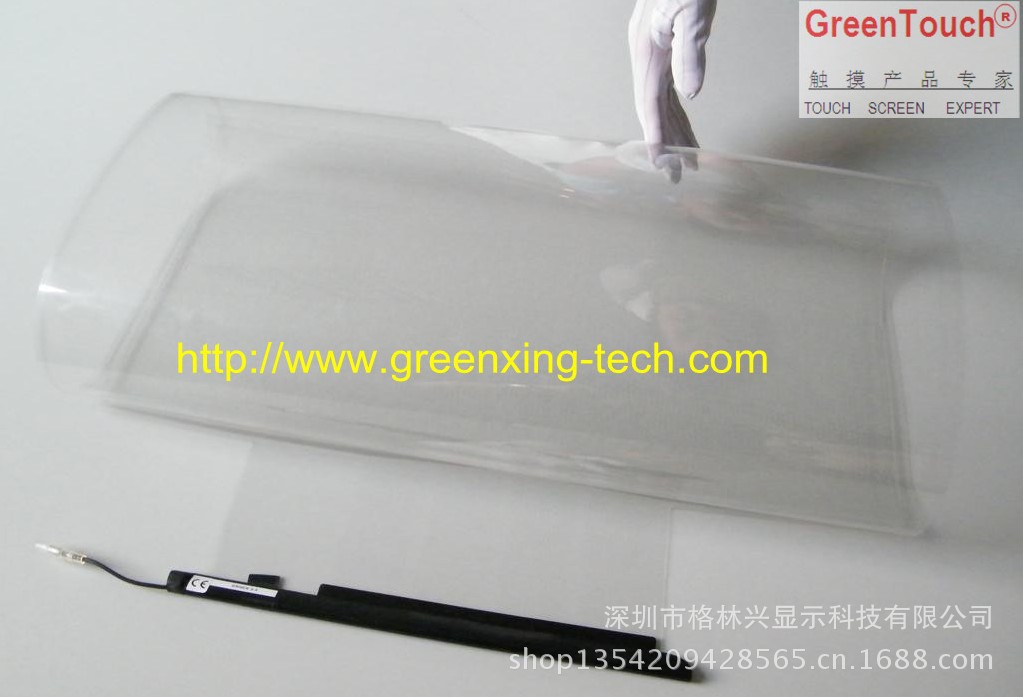

触摸膜实图

(1) 简介

全息纳米触摸膜，就是人们所称的“触摸膜”，是由两张薄膜，中间夹了一层X、Y轴纵横交错的纳米导线组成的网格矩阵层组成，每个矩阵单元都能感应到人手的触摸。将手的触摸信号传递到与纳米导线相联接的微芯片控制器中，微控制器通过接口将信号传递给电脑，电脑识别触摸在屏幕上的位置。

在触摸膜产品中，传感器、薄膜基材等核心部件采用了尖端的纳米级材料，所以也有经销商将触摸膜称为"纳米触摸膜". 纳米触摸膜是一种新型、透明的触摸感应膜,将该膜贴在玻璃橱窗、玻璃墙内部，就可以把玻璃橱窗/墙改造成大尺寸触摸屏。纳米触摸膜是应用纳米材料、印刷电路、集成芯片、软件等技术生产的防静电全透明纳米触摸膜，能够实现鼠标的所有动作、并已实现多点触摸，是人机交互方法的革命性变革。用户可在户外的大街上观看高画质的产品多媒体广告，并可用手指触摸橱窗玻璃表面，对展示内容进行选择查询。当一定时间内无人触摸时，系统自主播放设置好的广告或其他选定信息，当有人触摸时，则自动切换为互动式信息查询状态。

全息纳米触摸膜依附于商家的玻璃橱窗、玻璃门，把商家的企业宣传、商品信息展示映射到玻璃介质上，吸引路过的潜在顾客进行互动。实现7×24小时不打烊，记录潜在客户的交互信息，促进品牌形象，也可提供广告投放。

(2) 主要优点

>随意性：可附于任何介质之上，如透明的玻璃、液晶显示设备、LED显示设备、等等；

> 时尚性：触摸膜为透明的，肉眼几乎不可见；

> 技术性：能够穿透玻璃或其它介质，实现手指动作感应。所有设备均在橱窗内部，设备管理和资产安全有保障；

> 震撼性：触摸膜的尺寸目前最大可到达120英寸；

(4)

　　触摸膜透光率：93%；
　　触摸膜厚度：0.2mm；
　　触摸力度：人体电容场感应，不需要触摸力度；
　　定位准确性：约1mm（相对位置），3mm（绝对位置），无漂移；
　　响应速度：依据玻璃厚度不同而有所差异，在 0.01秒 至 0.05秒 之间；
　　供应电压：DC 5V +/- 5%；
　　功率：<2W；
　　电磁兼容性：CE，FCC；
　　噪音：无；
　　工作温度：-20 至 +70°C；
　　工作湿度：0% 至 95%；
　　输出接口：USB接口 或 USB转RS232串口 或者RS232串口；
　　敏感度：软件调整。可按玻璃厚度进例调整，带上手套也能使用。可调整为零触摸力度。最大可穿透30mm的钢化玻璃；
　　密闭性：符合IP66标准；
　　抗光性：全角度抗强光照射，无错误触摸识别；
　　软件兼容性：提供Windows 操作系统驱动程序；
　　抗破坏性：表面可以附合钢化玻璃，所有部件保护在玻璃内侧。非接触式操作；
　　抗化学性：触摸有效区域可抵抗不影响玻璃的化学物质的影响，例如：丙酮，甲苯，甲基乙醛酮，异丙基酒精，甲基酒精，汽油煤油，玻璃清洁剂，醋等。

将从横交织的纳米导线编列成感应矩阵，与控制器相连，组成平面感应单元，在纳米导线交叉点上，会产生一定的磁场效应，当人手指隔着玻璃板触摸屏幕时，磁场会发生相应变化，控制器会将触摸位置信息传给计算机，从而实现触摸功能。

　　◆ 随意性：可附于任何非金属介质之上，如透明的玻璃、亚克力板、等等
　　◆ 时尚性：触摸膜为透明的，肉眼几乎不可见
　　◆ 技术性：能够穿透玻璃或其它介质，实现手指动作感应。所有设备均在橱窗内部，设备管理和资产安全有保障
　　◆ 震撼性：触摸膜的尺寸目前最大可到达167英寸
　　触摸膜缺点：
　　◆ 漂移：如果膜的生产工艺不过关，很容易产生触摸漂移，鼠标不能准确定位，须避开金属物体，尤其须避开金属回路，否则会造成触摸的不稳定。

适用于 会展、商铺、高档餐饮、婚纱摄影、房地产中介、Shopping mall等。

是国际领先的互动技术及互动媒体解决方案提供商。前身是成立于2006年的泛普计算实验室，由多位北航、中科院、留学归国博士组成。曾服务于GE、TOYOTA等全球500强企业、领导过IHG旗下五星级酒店互动媒体系统的研发与运营管理。信息参与了上海世博会联合国馆，非洲馆，黎巴嫩馆，中国馆等重要展馆的互动方案建设。作为万科，王品供应商及战略合作伙伴，品美信息目前拥有4项发明专利，是国内目前唯一能够提供整体纳米触摸膜互动解决方案的供应商及制造商。
CCTV-1新闻联播，CCTV-4、CCTV-9、CCTV-news等权威媒体均对公司及项目进行过报道，PMI在电子、软件、新材料、媒体策划、形象设计、视觉传达等多领域具备一流的跨学科研发及生产能力。 泛普计算实验室专注于纳米膜及其衍生产品等核心技术的研发与产业化，力争未来10年成为全球翘楚的高科技公司

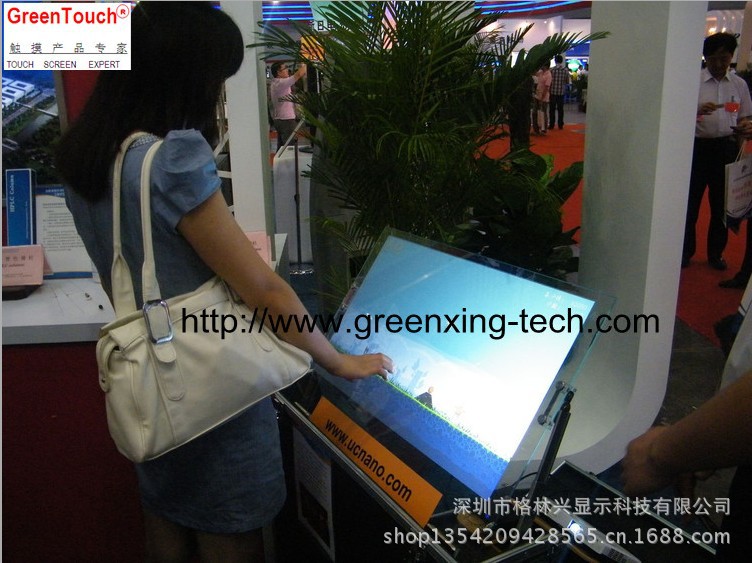

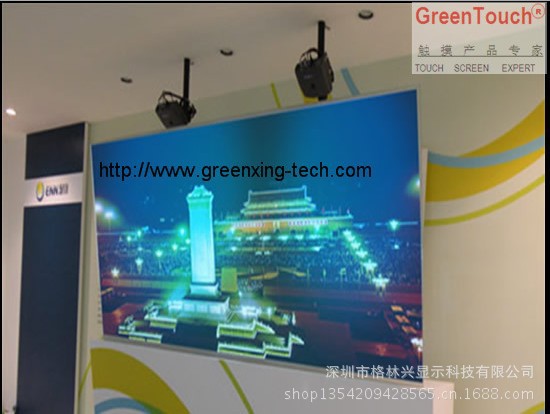

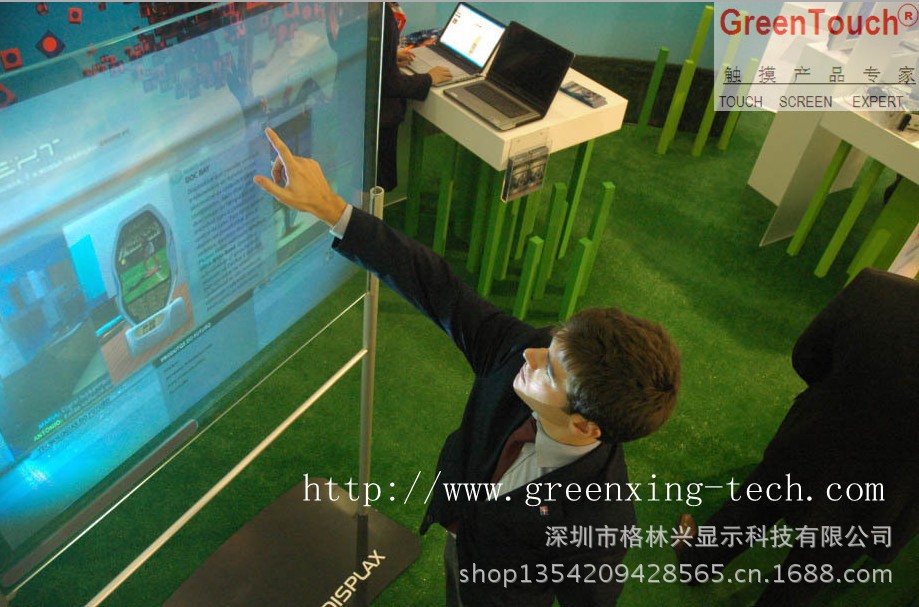

触摸膜产品图片

触摸膜产品介绍

GreenTouch iFoil纳米触控膜是一种新型、透明的触控感应薄膜,将该膜贴在玻璃或透明亚克力板的背部，可以瞬间将玻璃或者亚克力板改造成大尺寸的触控屏。纳米触控膜的两项发明专利以及数十项由纳米触控膜衍生出的发明和实用新型专利，Greenouch纳米触控膜是应用纳米材料、印刷电路、集成芯片、软件等技术生产的全透明纳米触控膜，超薄、超透明，能够实现鼠标的所有动作、支持多点触控与手写。

GreenTouch iFoil纳米触控膜具有外观炫酷、透明、坚固耐用，是传统触控技术与互动媒体的一种革命性创新，除具备保护资产安全的特性外，防水、防污染、抗暴、耐化学腐蚀、耐高温潮湿气候、低功耗、无电子污染、寿命长（MTBF 10万小时)、外观极致美丽。GreenTouch iFoil纳米触控膜让触控变得酣畅淋漓，让视觉与触觉的结合变得完美无懈可击，GreenTouch iFoil纳米触控膜是人机界面革命性变革的领航者。

GreenTouch iFoil纳米触控膜第五代与第四代的区别：实现膜与控制电路板的分离。

GreenTouch iFoil纳米触控膜的感应原理属于改进型投射式电容原理，将ITO 层(铟锡氧化物，在电容触控屏和液晶屏的制造过程中，经常需要此种物质)由纳米导线层替代，通过高精度的测量算法精确计算信号的变化。没有ITO层的纳米触控膜，是区别于其他投射式电容触控屏的主要特征之一。

GreenTouch iFoil纳米触控膜特点：

Ø 具有外观炫酷、透明、坚固耐用，

Ø 传统触控技术与互动媒体的一种革命性创新

Ø 保护资产安全的特性外，防水、防污染、抗暴、耐化学腐蚀、耐高温潮湿气候、低功耗、无电子污染、寿命长（MTBF 10万小时）、外观极致美丽。

GreenTouch iFoil纳米触控膜让触控变得酣畅淋漓，让视觉与触觉的结合变得完美无懈可击，GreenTouch iFoil纳米触控膜是人机界面革命性变革的领航者。

一套完整的GreenTouch纳米触控膜，由如下4部分组成
（1）感应薄膜：封装纳米导线的PET薄膜
（2）控制电路板和保护套
（3）连接线（USB）
（4）驱动光盘：GreenTouch iFoil纳米触控膜的驱动软件安装光盘
附着膜：一种附着能力非常强的透明薄膜（不在产品标配之列，须另外购买）
驱动光盘：GreenTouch iFoil纳米触控膜的驱动软件安全光盘；

纳米触控膜特点：

Ø 结构紧凑，重量轻，易于安装在玻璃、亚克力板或胶片上；

Ø 外观透明、无边框、坚固耐用、使用安全、外观炫酷；

Ø 使用独特的感应及运算技术，定位准确，隔着玻璃触控、带上手套也能使用；

Ø 没有机械或压力感应元件，经久耐用；

Ø 对外部光源不敏感，周围的光线变化不会影响工作；

触摸膜功能

GreenTouch iFoil纳米触控膜是一种透明的薄膜、能够隔着基板（非金属基板，包括玻璃、亚克力板、木板、塑料等)精确感知人手的触控，是触控屏等精确定位装置的核心部件，与显示面板或投影集成，可以形成各种尺寸、丰富多彩的精准触控屏及应用。他的功特特点如下:

■ 安全与强健

贴在钢化玻璃背面，防刮擦、高强度抗击

防水、防尘、防酸碱腐蚀

没有暴露部件，资产安全

没有机械部件，寿命长

工业级使用温度: –20 °C 至 +80 °C

■ 艺术与科幻

高透明，透光率≥93%

没有边框，美观

轻薄，仅有0.17毫米

隔着玻璃触控，玻璃最大厚度可以达到20毫米

仅对手触控有效，对塑料、金属块等无效（适合做触控桌）

■ 卓越的用户体验零压力触控，即使戴上手套

鼠标功能，支持放大、缩小、旋转

多点触控（当前2点），支持TUIO与Windows Native多点接口

精确触控，实时响应

■ 高级特性

低功耗，最大功耗仅0.5W

柔性，可以被应用到曲面触控屏

可以贴附在任何非金属光滑平面

尺寸多元，从7"至130"，非标尺寸可定制
