DH48S-S 多功能数显时间继电器

产品说明：先预置好T1和T2的时段，时间及工作方式．在通电时设定的数值无效，必须接通①③端子0.2秒以上，或断开电源0.5秒以后再接通电源，才能完成设定。即可实现往复循环.如驱动较大电流应与交流接触器配合使用。

工作方式:往复循环延时

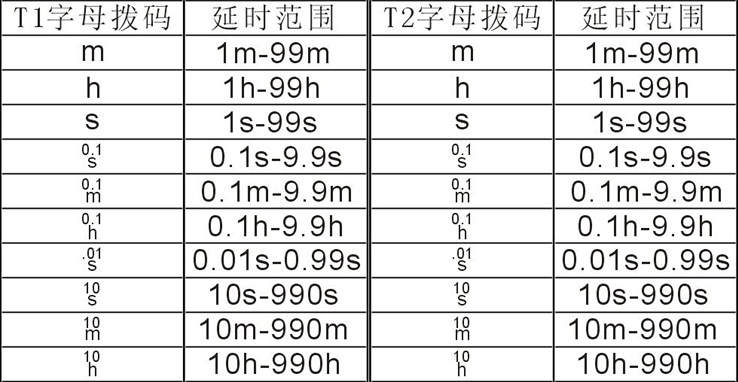

延时范围：0.01s-990h任意设置

延时精度:0.3≤%±0.05S   50/60HZ
显示器件:0.36英寸LED字高7.6mm
触头形式:一组延时带复位,重复循环
外形尺寸:97×48×48mm
开孔尺寸:45×45mm
设定方式:任意设定不对称延时时间
注:开关延时可设定

接线方法：

8-5-6延时转换触点,一常开一常闭
2-7接电源
1-4接通暂停
1-3接通复位

切记：复位端子和暂停端子不能接输入电压，以免损坏继电器
 不清楚接线的客户，请收到产品后，联系本店，我们有专业的技术人员为您服务
