产品图片

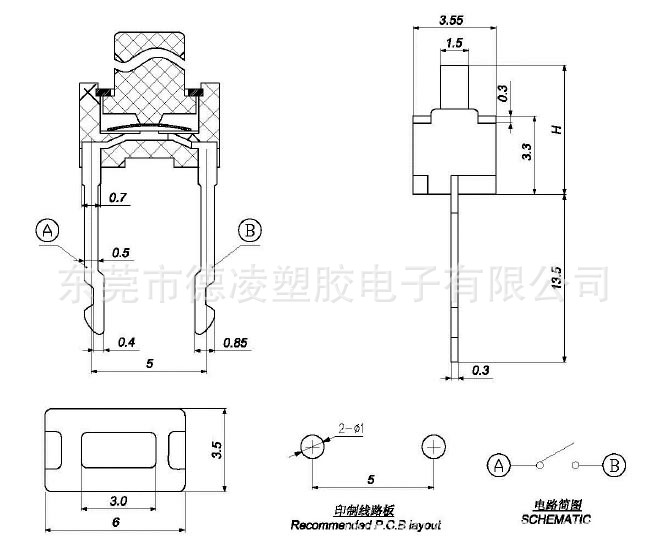

   产品名称及型号：轻触开关KAN0366(3*6*4.3/5.0mm DIP 中两脚)  最小包装:1000PCS 袋装 克力1.6N及2.6N供客户选择。

1、概述

GENERAL

1.2 适用范围

APPLICATION

此规格书适用于机械式轻触开关的相关要求

This specification is applied to the requirements for TACTILE SWITCH (MECHANICAL CONTACT)

1.3 工作温度范围

Operating Temperature Range

－20℃～70℃(在标准大气压、标准湿度条件下)

-20℃～70℃（Normal humidity, normal air pressure）

1.4 贮藏温度范围

Storage Temperature Range

－30℃～80℃(在标准大气压、标准湿度条件下)

-30℃～80℃（Normal humidity, normal air pressure）

1.5 测试条件

Test Conditions

在没有其它特定的条件下，应该在以下的条件下进行测试和测量：

Unless otherwise specified, tests and measurement shall be made in the following standard conditions:

常温…………………………………5℃～35℃

Normal temperature………………5℃～35℃

标准湿度……………………………相对湿度25%～85%

Normal humidity…………………relative humidity 25%～85%

标准大气压…………………………86KPa～106Kpa

Normal air pressure…………………86Kpa～106Kpa

在制造过程中，测试和测量应该在以下的条件下进行：

If any doubt arise from the judgment, tests shall be conducted at the following conditions:

温度…………………………………20℃±2℃

Temperature………………………20℃±2℃

相对湿度……………………………65%±5%

Relative humidity………………65%±5%

环境气压…………………………86KPa～106Kpa

Air pressure…………………………86KPa～106Kpa

2、 详细说明

Detailed specification

2.1 外观：应无影响、降低产品性能的缺陷；

Appearance: There should be no defects that affect the serviceability of product.

2.2 结构尺寸和安装尺寸：应符合装配图要求；

Style and dimension: shall conform to the assemble drawings.

2.3 操作形式：有触觉反应的操作

Type of actuating: Tactile feedback.

2.4 开关结构：单回路单输出(具体的触点结构在装配图中已绘出)；

Contact arrangement: 1 pole, 1 throw

(Details of contact arrangement are given in the assembly drawings.)

2.5 开关工作额定值：DC 12V，50mA（有效值）

Ratings: 12V DC, 50mA (effective value
