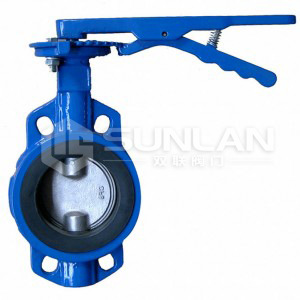

D71X不锈钢对夹蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:设计新颖、合理、结构独特,重量轻,启闭迅速。操力矩小,操作方便,省力灵巧。可以任何位置安装,维修方便。密封件可以更换,密封性能可靠达到双向密封零泄漏。密封材料耐老化、耐弱腐蚀,使用寿命长。
 |

|
一、D71X不锈钢对夹蝶阀概述: D71X不锈钢对夹蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:设计新颖、合理、结构独特,重量轻,启闭迅速。操力矩小,操作方便,省力灵巧。可以任何位置安装,维修方便。密封件可以更换,密封性能可靠达到双向密封零泄漏。密封材料耐老化、耐弱腐蚀,使用寿命长。 二、D71X不锈钢对夹蝶阀特征和用途: D71X不锈钢对夹蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。 三、D71X不锈钢对夹蝶阀特点: 1、D71X手动对夹式软密封蝶阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。 2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。 3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。 4、蝶板采用框架结构,强度高,过流面积大,流阻小。 5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。 6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。 7、本阀结构独特,操作灵活,省力,方便。 四、D71X不锈钢对夹蝶阀执行标准: 制造标准 | GB/T 122387-89 | 法兰标准 | GB9113-2000、GB17241.6-1998 | 结构长度标准 | GB12221-89 | 检验标准 | GB/T 1392 |
五、D71X不锈钢对夹蝶阀-主要技术参数: 公称通经DN(mm) | 50~2000 | 50~1600 | 公称药理PN(MPa) | 0.6 | 1.0 | 1.6 | 密封试验(MPa) | 0.66 | 1.1 | 1.76 | 强度试验(MPa) | 0.9 | 1.5 | 2.4 | 适用温度 | 丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃ | 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | 泄漏率 | 符合GB/T13927-92标准 | 驱动方式 | 蜗轮传动、电动、气动、液动 |
六、D71X不锈钢对夹蝶阀主要零部件材料: 零件名称 | 材料 | 阀体 | WCB、QT450-10、HT200、HT250 | 蝶板 | WCB、QT450-10、HT200、HT250 | 阀轴 | 2Cr13 | 密封圈 | 丁腈耐油橡胶 | 填料 | 柔性石墨 |

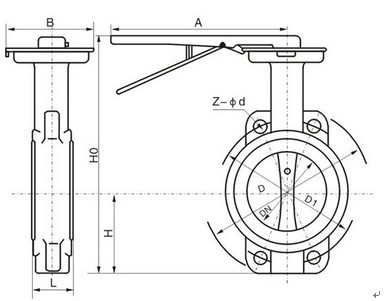

七、D71X不锈钢对夹蝶阀主要外形连接尺寸: DN | L | H | HO | A | B | 0.6MPa | 1.0MPa | 1.6MPa | DO | n-d | DO | n-d | DO | n-d | 50 | 43 | 63 | 235 | 270 | 110 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 | 65 | 46 | 70 | 250 | 270 | 110 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 | 80 | 46 | 83 | 275 | 270 | 110 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 | 100 | 52 | 105 | 316 | 270 | 110 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 | 125 | 56 | 115 | 340 | 310 | 110 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 | 150 | 56 | 137 | 376 | 310 | 110 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 | 200 | 60 | 164 | 430 | 353 | 150 | 280 | 8-18 | 295 | 8-22 | 295 | 8-22 | 250 | 68 | 206 | 499 | 353 | 150 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 | 300 | 78 | 230 | 570 | 380 | 150 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
|
 |
