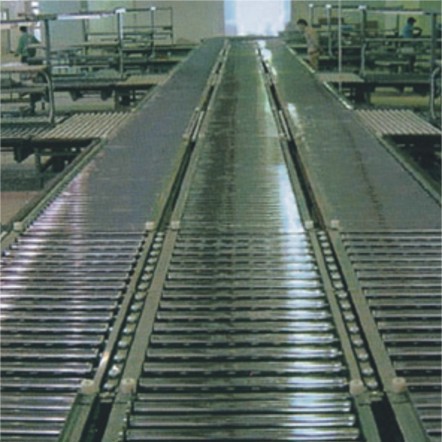

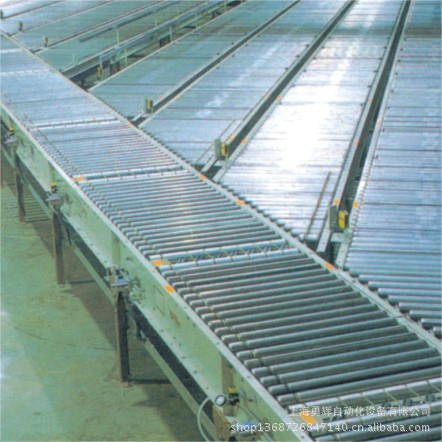

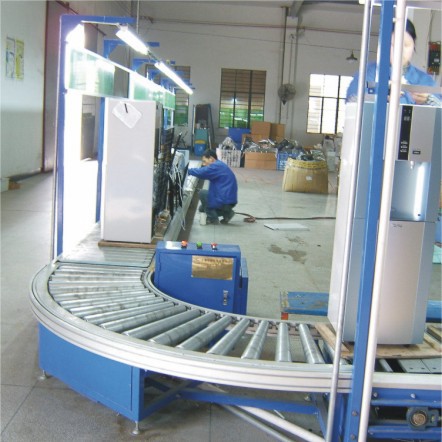

无动力滚筒输送线

制作说明

一、基本形式：该线体为无动力滚筒手推输送线，线体支架为40mm×60mm×2mm扁通型材制作，3mm钢板折弯制作导轨。

二、输送物品：

三、线体装置：

1、整体外形尺寸：L4000mm×W355mm×H800mm

2、工作高度：800±10mm

3、线体支架：采用40×60×δ2mm的扁通型材制作,表面喷塑处理。

4、线体导轨：采用3mm钢板折弯制作,尺寸为40mm*80mm*3mm,表面喷塑处理；

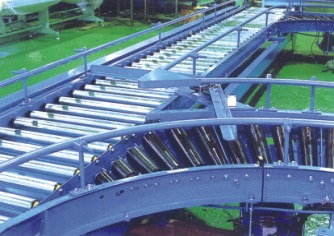

5、滚筒：采用无缝管制作,表面包5mm聚氨脂。尺寸为¢60mm*L245mm,采用¢20mm圆钢为轴,采用6004轴承,中心间距为120mm,共计33支。

6、挡边：采用1.5mmm钢板折弯制作,表面喷塑处理,H=100mm,安装于导轨右侧,中间每间隔650mm,安装一个¢25mm的牛眼滚珠,全线共计6个；

7、地脚:采用¢70mm×2.5mm钢板冲制圆杯,16mm丝杆调节；

注：双组全线负载重量约为2000kg：
