TX125系列非接触IC卡射频读卡模块采用125kHz射频基站。当有卡靠近模块时，模块会以韦根或UART方式输出ID卡卡号，用户仅需简单的读取即可，在串口方式下，可工作在主动与被动的模式。该读卡模块完全支持EM、TEMIC、TK及其兼容卡片的操作，非常适合于门禁、电子感应门锁、考勤等系统的应用。

功耗（平均电流）15uA-25uA；

 电源电压+3.3V～+5.5V

 工作频率125kHz 读卡距离50～150mm

 接口方式 UART、wiegand

 数据传输速率UAR：9600或19200bit/s

 支持卡类型EM、TEMIC、TK及其兼容卡

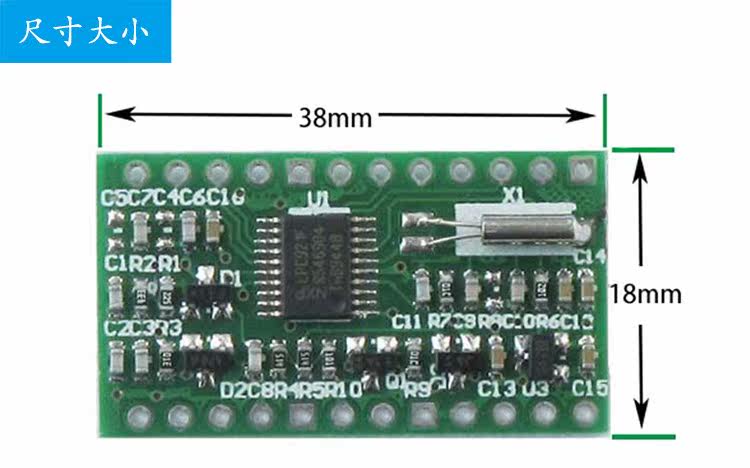

 尺寸18mm×32mm×4mm

 环境

 工作温度：摄氏-25～85℃

储存温度：摄氏-55～125℃

湿度：相对湿度5%～95%

 产品特性

u 体积小巧、简单、易用、性价比高；

u 支持EM、TEMIC、TK及其兼容卡；

u 功耗低至15uA（是普通模块的1/2000），而仍然保持自动寻卡功能，特别适合于电池供电场合；

u 非低功耗模式，可通过IO口设置模块为空闲模式，工作电流为2uA；

u 读写卡距离远（根据应用可达30-100mm）;

u 根据需要，可选择UART或Wiegand接口与任何MCU进行连接；

u 使用UART接口时，可以选择波特率9600或19200；

u 模块内部具有看门狗，永不死机；

u 自动寻卡，检测到卡片就可主动发送；

u 接受批量客户定制。

u 工作温度范围宽，低温可到-40摄氏度。

 产品应用

 1．电子感应门锁

2．门禁系统、办公/家庭安防、身份识别、出入管理、公司考勤

3．防伪系统、身份识别

4．票证以及其他相关应用

 调试方法

 配套RS232转接板（点击查看）。

常见问题（FAQ）

问:我的MCU为5V或者3.3V的可以跟TX125对接么？

答：可以直接对接。

问：你的模块可以3.3V供电么？

答：可以的,只要您在订单备注里写上3.3V供电就行。

问：我按照你说的接线方式接线，为什么读不到卡？

答：第一：查看电源是否正常供电，第二：天线是漆包线的，有绝缘漆。您看看在焊接天线的时候，是不是端口的漆焊破，如没焊破，天线是连不通的。

问：TX125B能读其他卡片，不能读T5557卡？

答：只有TX125B能读T5557卡片，卡片有没有加密。卡片的问题。

问：TX125读卡模块读卡距离近？

答：有金属？如果金属距离模块为1厘米，在C4.C5.C6.C7之间连一个470pF无极性电容。如果金属紧贴着模块天线，在C4.C5.C6.C7之间连一个1000pF（102）无极性电容。

注：C4.C5.C6.C7为并联关系。
