产品名称：不锈钢三叶机翼型叶片

产品编号：B型
产品尺寸：外径：150mm-400mm 中心孔： 12-25mm（可按要求订制）
产品材质：国标SUS304#材质，镜 面抛光处理。(SUS316#可订制)
产品说明：三叶推进式是最典 型的轴流型搅拌器，高排液量，低剪切性能；采用挡板或导流筒 则轴向循环更强，排出性能明显提高因为它循环力强，动力消耗 低，在低粘度，大容量均相、混合过程中应用最能体现它的优势 ，在低粘度的液体传热，反应、固液比小时的悬浮、溶解等工程 中应用广泛。

产品名称：不锈钢三叶低剪切型叶片-右旋

产品编号：B2型
产品尺寸：外径：9”-12” 中心孔：12 -25mm（可按要求订制）
产品材质：国标SUS304#材质，镜面 抛光处理。(SUS316#可订制)
产品说明：三叶推进式是最典型 的轴流型搅拌器，高排液量，低剪切性能；采用挡板或导流筒则 轴向循环更强，排出性能明显提高因为它循环力强，动力消耗低 ，在低粘度，大容量均相、混合过程中应用最能体现它的优势， 在低粘度的液体传热，反应、固液比小时的悬浮、溶解等工程中 应用广泛。

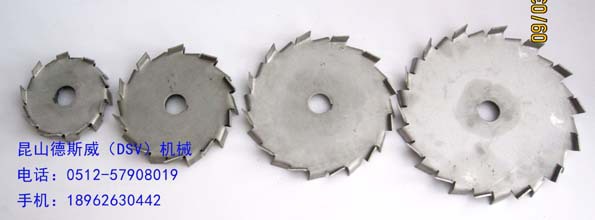

产品名称：不锈钢齿轮分散叶轮-大齿

产品编号：C型
产品尺寸：外径：150-300mm 中心孔：12 -25mm（可按要求订制）
产品材质：国标SUS304#材质，镜面 抛光处理。
产品说明：适用于不同的固液混合分散,桨料分散 混合,各种固液及粘稠体的混合和分散.在化工和造纸领域得到广 泛运用.在高速剪切的应用中可以使用圆盘锯齿型叶轮.

产品名称：不锈钢齿轮分散叶轮-电动分散机专用
产品编号：C2型
产品尺寸：外径：150-300mm 中心孔：12-25mm（可按要求订制）
产品材质：国标SUS304# 材质，镜面抛光处理。
产品说明：适用于不同的固液混合分 散,桨料分散混合,各种固液及粘稠体的混合和分散.在化工和造纸 领域得到广泛运用.在高速剪切的应用中可以使用圆盘锯齿型叶轮 .

产品名称：不锈钢齿轮分散叶轮-实验室专用
产品编号：C3型
产品尺寸：外径：40-120mm 中心孔：8-10mm（可按要求订制）
产品材质：国标SUS304#材 质。
产品说明：适用于不同的固液混合分散,桨料分散混合, 各种固液及粘稠体的混合和分散.在化工和造纸领域得到广泛运用 .在高速剪切的应用中可以使用圆盘锯齿型叶轮.

产品名称：不锈钢四叶螺旋型叶片-高能耗
产品编号：D型
产品尺寸：外径：200mm-400mm 中心孔：16-30mm（可按要求订制）
产品材质：国标SUS304# 材质，镜面抛光处理。(SUS316#可订制)
产品说明：高能耗四 叶推进桨是最典型的轴流型搅拌器，高排液量，低剪切性能；采 用挡板或导流筒则轴向循环更强，排出性能明显提高因为它循环 力强，动力消耗低，在低粘度，大容量均相、混合过程中应用最 能体现它的优势，在低粘度的液体传热，反应、固液比小时的悬 浮、溶解等工程中应用广泛。

产品名称：不锈钢二叶螺旋型叶片-低能耗
产品编号：E型
产品尺寸：外径：200mm-400mm 中心孔：16-30mm（可按要求订制）
产品材质：国标SUS304# 材质，镜面抛光处理。(SUS316#可订制)
产品说明：低能耗二 叶推进桨是最典型的轴流型搅拌器，高排液量，低剪切性能；采 用挡板或导流筒则轴向循环更强，排出性能明显提高因为它循环 力强，动力消耗低，在低粘度，大容量均相、混合过程中应用最 能体现它的优势，在低粘度的液体传热，反应、固液比小时的悬 浮、溶解等工程中应用广泛。

产品名称：不锈钢三叶折叠伸展叶片
产品编号：F型
产品尺寸：外径：150mm-250mm中心孔：12- 16mm（可按要求订制）
产品材质：国标SUS304#材质，镜面抛 光处理。(SUS316#可订制)
产品说明：特殊式三叶折叠浆,适 用于20L-200L桶口50mm.折叠时直径45mm,展开时最大直接可实现 250mm

产品名称：不锈钢三叶折叠伸展叶片 –IBC桶用
产品编号：F2型
产品尺寸：外径：350mm- 450mm中心孔：20-25mm（可按要求订制）
产品材质：国标 SUS304#材质，镜面抛光处理。(SUS316#可订制)
产品说明： 加强型特殊式三叶折叠浆,适用于IBC桶口大于120mm.展开时最大 直接可实现450mm

产品名称：不锈钢涡流型叶片
产品编 号：G型
产品尺寸：外径：350mm-450mm中心孔：20-25mm（可 按要求订制）
产品材质：国标SUS304#材质，镜面抛光处理。 (SUS316#可订制)
产品说明：涡流混合叶轮,径流桨,适合中低 黏度流体的分散,循环,混合,反应等.比弯叶圆盘涡轮剪切力大。

产品名称：不锈钢三叶包边型叶片
产 品编号：H型
产品尺寸：外径：100mm-150mm中心孔：12mm（ 可按要求订制）
产品材质：国标SUS304#材质，镜面抛光处理 。
产品说明：手提式搅拌机专用，包边型设计，防止叶片与 桶壁发生碰撞。适用于低中高粘度的物料混合.有较好的上下混合 效果。

产品名称：不锈钢锚状叶轮
产品编号 ：I型
产品尺寸：按要求订制。
产品材质：国标SUS304# 材质，镜面抛光处理。
产品说明：慢速型搅拌器,适用于中高 粘度液体的混合、传热或反应等进程.常在层流状态操作,产生水 平环向流,如为折叶或角钢型叶,可增加桨叶附近的涡流.可根据需 要在桨上增加立叶和横梁,以增大搅拌范围.

产品名称：不锈钢螺旋叶轮
产品 编号：J型
产品尺寸：按要求订制。
产品材质：国标 SUS304#材质，镜面抛光处理。
产品说明：液体沿容器内壁螺 旋上升后再沿轴下降，浆叶在层流状态下操作。

产品名称：不锈钢漏斗叶轮
产品 编号：W型
产品尺寸：外径：320mm中心孔：20mm（可按要求 订制）。
产品材质：国标SUS304#材质，镜面抛光处理。
产品说明：特殊搅拌器,圆锥形导流杯构造、低速运行、以运动为 基础的搅拌器。
这个原理提高了诸多产品的混合效率,即便是 在低速的条件下也能起到剪切分散混合的作用.

订制叶片系列图 1

注：
1、DSV精心设计多种搅拌器来满足不同工况需求。
2、由于本设备技术更新速度提高，技术参数如有改动恕不通 知，正确参数以提供的实物为准，或与DSV的工程师联系。
3 、如您选型遇到疑问，请电询0512-57397286，57908019，由DSV 专业销售工程师为您推荐。
4、如果在这里您还是没有找到适 合您工况条件的搅拌器的话，请不要着急，您可以马上与DSV的工 程师们进行联系即可实现你理想中的搅拌器。

标准件规格

用途
分散盘主要用于涂料、颜料、染 料、油漆、油墨、食品、胶粘剂、医药、日化等液体、乳液及液 —固等物料产品的粉碎、搅拌、研磨，是分散机、研磨机、粉碎 机、搅拌机、乳化机等机械设备的常规配件。
分类
　　依据分散机类型可划分为：平盘锯齿式分散盘 、三义桨式分散盘、碟式分散盘。
　　依据形状齿数可划分 为：多齿式分散盘，三齿式分散盘。
　　依据分散效果可划 分为：高黏度分散盘、中低黏度分散盘。
      中低粘度内齿式分散盘
      依据分散齿面可划分为： 单面齿分散盘、双面齿分散盘。
      双面齿分散盘

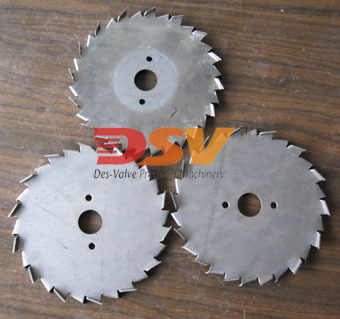

      单面齿分散盘
      依据分散齿位置可划分为 ：周边齿分散盘、内齿式分散盘。

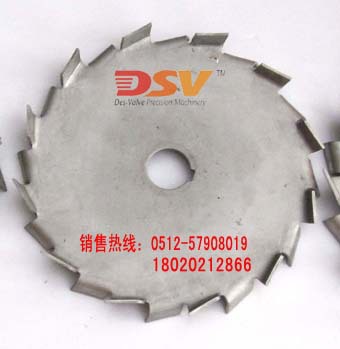

      周边齿式分散盘
      依据分散盘盘面可划分为 ：单层分散盘、双层分散盘、多层分散柱。
      多层分散柱
      双层分散盘
工作原理
　　分散盘是配套于高速分散机的配件， 连接于高速分散机主轴。分散机主轴高速运转时，分散盘上下方 呈现旋转状态，同时会在边缘2.5-5mm处形成湍流区。分散盘上下 锯齿对涂料、油漆、干粉、固—液等物料进行高速的剪切、撞击 、粉碎、分散，以便达到迅速混合、溶解、分散、细化的状态。
优点
1、强度高、坚固耐用。
2、 可依据分散机功率灵活制作，简单实用。
3、易更换、更易清 洗，无污染。
常用材质
304、316L不 锈钢其他陶瓷材料。
日常维护
　　依据搅拌药物以及分散盘材质，科学采取相应的清洗方法。使用前 需检查两部分，一是检查分散盘齿是否变形、即将断落乃至缺失 ；二是检查盘体是否变形、变薄。
