Application | ||||||||
1 | Face to face is according to DIN3202-F1 | |||||||
2 | Flange drilled is according to DIN2532/2533 | |||||||
Test | ||||||||
Working pressure | PN10 | PN16 | ||||||
Shell pressure | 15bars | 24bars | ||||||
Seat pressure | 11bars | 17.6bars | ||||||
Main Parts and Materials | ||||||||
Number | Part Name | Material | ||||||
1 | Body | GG25 | ||||||
2 | Seat Ring | Stainless Steel | ||||||
Brass | ||||||||
3 | Disc Ring | Stainless Steel | ||||||
Brass | ||||||||
4 | Disc | GG25/Carbon Steel | ||||||
5 | Stem | SS AISI 420 | ||||||
6 | Spring | SS AISI 304 | ||||||
8 | Cover Gasket | Graphite With Soft Steel | ||||||
9 | Cover | GG25 | ||||||
Main Dimensions | ||||||||
Norminal diameter in mm | L | D | D1 | D2 | b | n-d | H | |
2" | 50 | 230 | 165 | 125 | 102 | 20 | 4-18 | 102 |
2 1/2" | 658 | 290 | 185 | 145 | 122 | 20 | 4-18 | 121 |
3" | 80 | 310 | 200 | 160 | 138 | 22 | 8-18 | 149 |
4" | 100 | 350 | 220 | 180 | 158 | 24 | 8-18 | 162 |
5" | 125 | 400 | 250 | 210 | 188 | 26 | 8-18 | 183 |
6" | 150 | 480 | 285 | 240 | 212 | 26 | 8-22 | 214 |
8" | 200 | 600 | 340 | 295 | 268 | 30 | 12-22 | 274 |
10" | 250 | 730 | 405 | 355 | 320 | 32 | 12-26 | 310 |
12" | 300 | 850 | 460 | 410 | 378 | 32 | 12-26 | 357 |

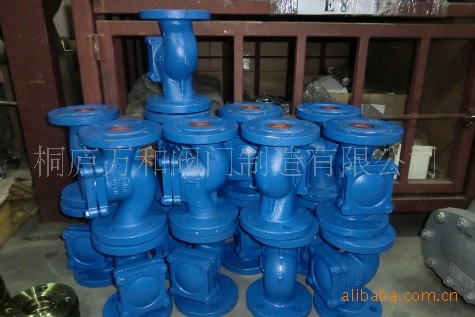

A,升降式止回阀根据其结构和安装方式可分: 1、升降式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。 2、升降式止回阀:阀瓣沿着阀体垂直中心线滑动的止回阀,内螺纹止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。蝶式止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。 3、升降式止回阀:阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单,只能安装在水平管道上,密封性较好。 4、升降式止回阀:阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门,它的体积小,重量较轻,加工工艺性好,是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。 5、压紧式止回阀:这种阀门是做为锅炉给水和蒸汽切断用阀,它具有升降式止回阀和截止阀或角阀的综合机能。 此外,还有—些不适用于泵出口安装的止回阀,如底阀、弹簧式,Y型等止回阀。 B, 升降式止回阀用途和性能规范: 本阀门用于工业管道上作阻止介质逆流的装置。 性能规范 C, 升降式止回阀作用原理和结构说明: 本阀门在使用过程中,介质按图示箭头方向流动。 1,当介质按规定方向流动时,阀瓣受介质力的作用,被开启;介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用,使阀瓣与阀座的密封面密合而关闭,达到阻止介质逆流的目的。 2,阀体及阀瓣的密封面采用不锈钢堆焊。 3,本阀门的结构长度按GB12221-1989的规定,法兰连接尺寸按JB/T79-1994的规定。 D,升降式止回阀主要零件的材料:
零件名称 | 阀体、阀盖、阀瓣 | 密封面 | 摇杆 | 销轴 | 垫片 |
零件材料 | 碳钢 | 堆焊硬质合金 | 碳钢 | 铬不锈钢 | 柔性石墨+304 |
升降式止回阀安装和使用
1,本阀门通路两端须堵塞,存在干燥通风的室内。如长期存放,应经常检查防锈蚀。 2,安装前应将阀门清洗干净,并消除在运输过程中造成的缺陷。 3,安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。 4,本阀门安装在水平管道上,阀盖向上。 A,升降式止回阀根据其结构和安装方式可分:
1、升降式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。
2、升降式止回阀:阀瓣沿着阀体垂直中心线滑动的止回阀,内螺纹止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。蝶式止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。
3、升降式止回阀:阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单,只能安装在水平管道上,密封性较好。
4、升降式止回阀:阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门,它的体积小,重量较轻,加工工艺性好,是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。
5、压紧式止回阀:这种阀门是做为锅炉给水和蒸汽切断用阀,它具有升降式止回阀和截止阀或角阀的综合机能。
此外,还有—些不适用于泵出口安装的止回阀,如底阀、弹簧式,Y型等止回阀。
B, 升降式止回阀用途和性能规范:
本阀门用于工业管道上作阻止介质逆流的装置。
性能规范
C, 升降式止回阀作用原理和结构说明:
本阀门在使用过程中,介质按图示箭头方向流动。
1,当介质按规定方向流动时,阀瓣受介质力的作用,被开启;介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用,使阀瓣与阀座的密封面密合而关闭,达到阻止介质逆流的目的。
2,阀体及阀瓣的密封面采用不锈钢堆焊。
3,本阀门的结构长度按GB12221-1989的规定,法兰连接尺寸按JB/T79-1994的规定。
D,升降式止回阀主要零件的材料:
零件名称 | 阀体、阀盖、阀瓣 | 密封面 | 摇杆 | 销轴 | 垫片 |
零件材料 | 碳钢 | 堆焊硬质合金 | 碳钢 | 铬不锈钢 | 柔性石墨+304 |
升降式止回阀安装和使用
1,本阀门通路两端须堵塞,存在干燥通风的室内。如长期存放,应经常检查防锈蚀。
2,安装前应将阀门清洗干净,并消除在运输过程中造成的缺陷。
3,安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
4,本阀门安装在水平管道上,阀盖向上。
