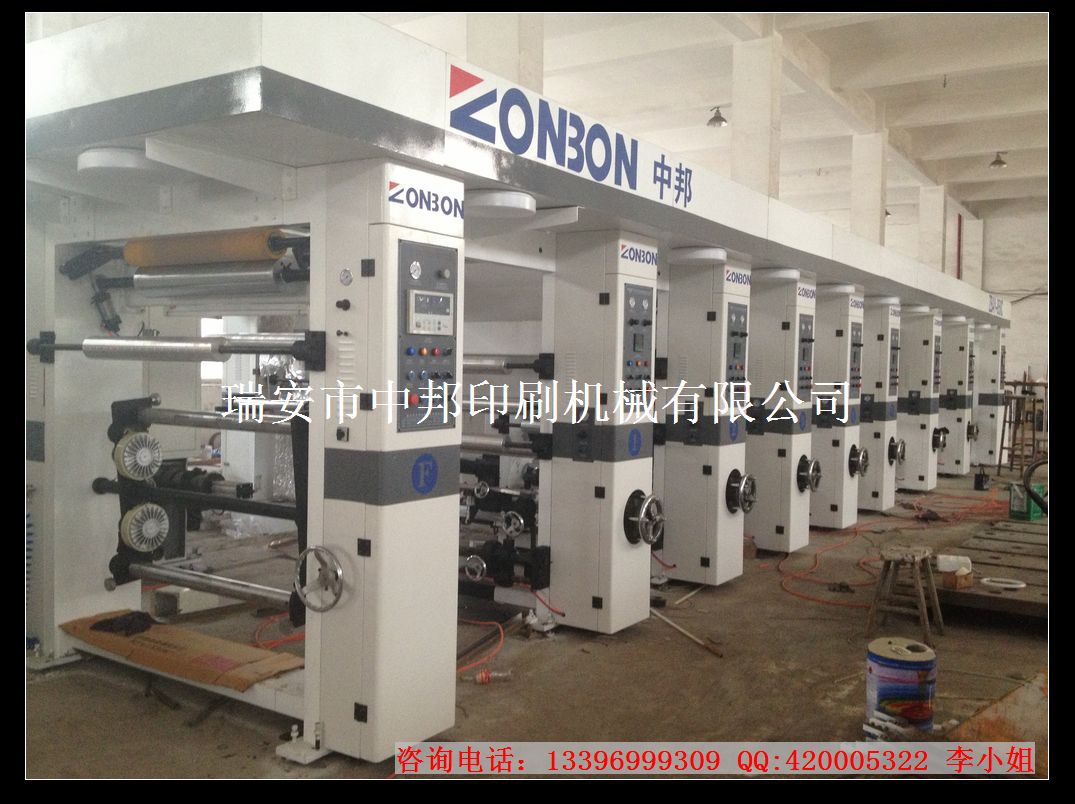

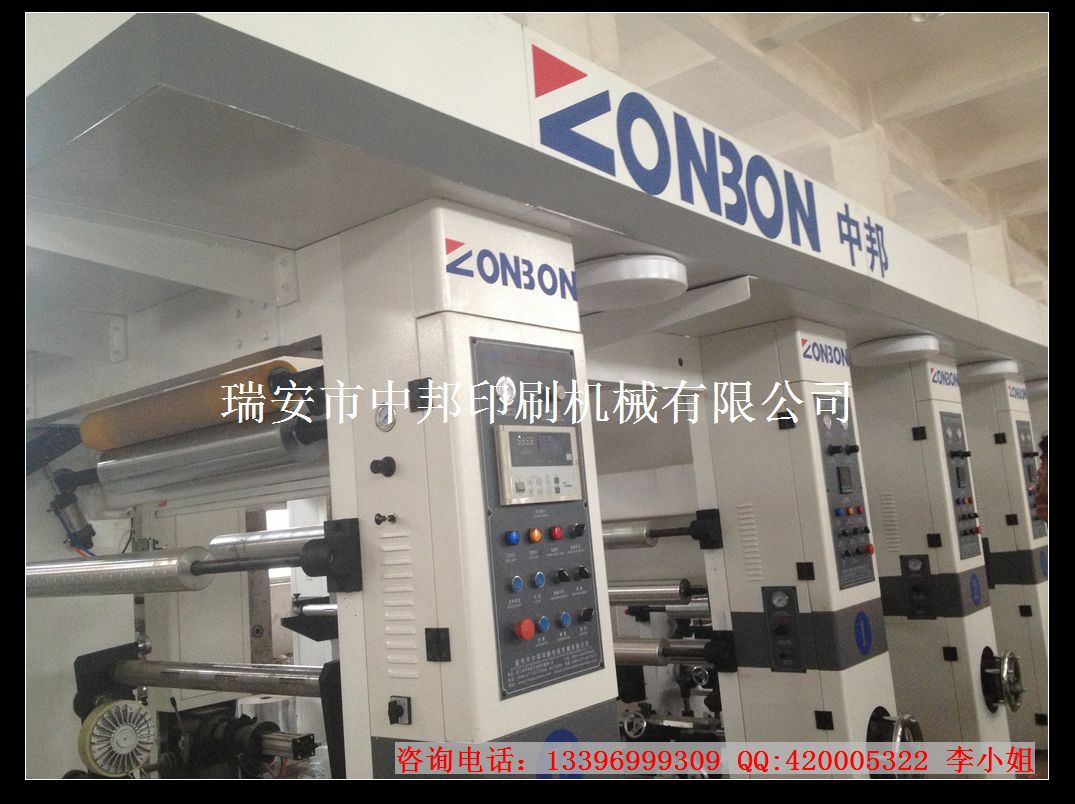

ZBAY-E系列中速电脑套色印刷机

9色7电机无轴凹版印刷机视频：/31240177/57499499.shtml

请复制以上网站链接看视频！

性能特点:

1、七台矢量变频电机张力控制。
2、收放卷双工位，高速运行状态下自动接料。
3、双气缸刮墨装置。
4、纵向套准自动控制，静止画面显示。
5、无轴气顶式装版，高精度齿箱传动。
6、PLC进行逻辑控制和保护，触摸屏集中操控。
7、干燥热源：电、蒸汽、热油、天燃气等。

流向：从左到右双工位收放料

     印刷色数：8色10组（可选购增加或减少印刷色组）

无轴无连接内置结构

     最大印刷物幅宽： 1050MM

     最高机械速度：150m/min(直径200mm版径)

最高印刷速度：120m/min

     印刷直径范围：直径100mm~直径350mm

     套准精度：纵向正负0.1mm（PE膜正负0.1-0.15mm，自动套印）横向±0.15mm（PE膜±0.1-0.15mm手动套印）

     放卷直径：Φ600mm

     收卷直径：Φ600mm

     张力范围：3-30kg（全幅负荷）

     气源：0.8mpa

     压印力：350kg（全幅负荷）

     刮刀窜动量：±5mm

     干燥方式：电加热

     机器总功率：约140kw

机器重量：26000kg

     机器外型：长16800mm、宽3900mm 、高3300mm

     承印材料：卷同纸17g-250g 铝箔 15-60um

     PET   12-60 um     PE     30-100um

     OPP   20-60 um     BOPP 20-60 um

     CPP   20-60 um     组合膜 15-60 um

     以及其它与以上材料有相同性质的薄膜类

                       主要部分的说明

放卷部

结构：内置式双臂式位回转架及墙板机架组合

     放卷轴的单独被动放卷形式

     放料张力控制：自动张力控制系统

     摆辊张力检测装置

     放卷手动纠偏装置

     卷料的安放采用有轴方式

     料架翻转电机驱动

规格：卷料的最大宽度1050mm

     卷料的纸芯Φ76mm

     卡紧方式：气胀轴Φ74mm（3英寸）

     最大放卷Φ600mm

     张力设定范围：3-30kg

     料架翻转速度：1圈/分

进料牵引

结构：双辊对滚式，钢柔结合

     钢辊为被动辊

     钢辊、柔辊离合由气缸执行

     张力控制：摆辊张力控制系统

规格：钢辊Φ130mm

     柔辊直径Φ100mm，聚胺脂邵氏65度-70度

     柔辊的最大压力：100kg

     特点：钢柔辊的结合，张力区段划分有保证

     矢量變頻電機的张力控制，可满足印刷张力的需要

     张力的控制：操作简单

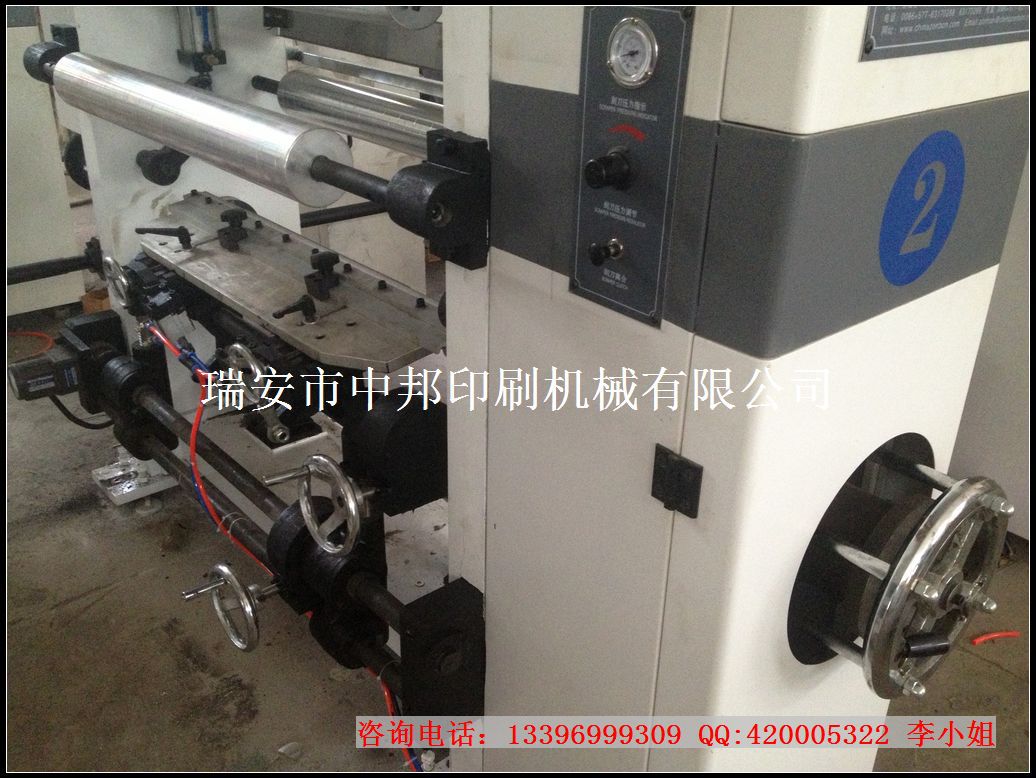

印刷部

结构：采用无轴装版形式

     压印辊下压为通轴式，可进行快速更换

     供墨方式为直接递墨辊方式

     刮刀装置为气动加压、离合、三方位调结构

     刮刀窜动为双轴窜动，窜动频率与主机转速成比例

     墨斗为自回流开放式，上下升降手动调整

     补偿辊（套印调整辊）采用摆动式，移动为精密丝杆

     印刷传动齿箱为密封浸油轮传动结构，印刷版轴前后可调节

规格：版长377-950mm

     压印辊Φ120mm聚胺脂邵氏70度-75度

     最大的压印力350kg

     刮刀窜动：±5mm

     最大刮刀压力：100kg

特点：无轴装版，版辊长度使用范围大，耐用性强

     预压张力装置

     三方位刮刀调节可选者择最好的刮刀位置个角度

干燥部

结构：单色组独立烘干系统设计

     连续恒温控制

     全封闭的烘箱:热风箱长1500mm,冷风长500mm

     喷嘴为排孔风嘴

     手动式箱体开合

     进排风风量调节装置

     规格：箱内的料长约150mm

     最大的送风量2200m3/h

     风机功率2.2kw/组

特点：在整幅面有旋风布局，由里及表的干燥，不产生泡现象

单组自动恒温控制，有利各色的印刷要求的温度控制

大风速高流量可营造低温度风速的烘干方式

     进排风风量调节可装置有利于风量与风压的合理调节

     烘箱加热，可配置蒸汽加热及油加热

出料牵引

结构：双辊对滚式，钢、柔组合

     钢辊为动力辊，由主轴二级传动

     柔辊的离合，压力的调节由气动元件完成

     张力控制：摆辊张力控制系统

规格：钢辊Φ130mm

     柔辊Φ100mm，聚胺脂邵氏65度-70度

     柔辊的最大压力100kg

特点：钢柔辊的结合，张力区段划分有保证

     独立的张力控制，可满足印刷张力的需要

收卷部

结构：内置双臂工位回转架及强板机架组合

     双收料轴的单独驱动，主动收卷形式

     卷料的安放采用有轴方式

     张力控制：摆辊张力控制系统

规格：卷的最大宽度：1050mm

     料卷的纸芯直径：Φ76mm

     卡紧方式：气胀轴Φ74mm（3英寸）

     最大的卷径：600mm

特点：气胀轴式装卷，更换快捷

     不停机换卷，节约时间，提高效率

     张力稳定，废品率低

     无论是低速、高速都能保证张力稳定

     回转架翻转定位

     机架及走料部

结构：整体的高强度低应力铸铁墙板

     双轴顶芯式的导辊安装方式

     导辊支轴部采用新型锥型支承，保证支轴定位精度

     组合模块化的设计

规格：每色组间距1. 45m

     铝导辊Φ80mm，Φ100mm表面最极处理，表面白色，硬度700度，平衡量为外直径处≤10g

     导辊长1230mm

特点：整体墙板内应力消除，稳定性高，厚度80mm

     精确定位同组墙板合加工，保证轴卷安装孔的位置精度

     导辊的布局流畅，使卷料运转平稳

主传动部

结构：主动电机拖动，通轴传递动力到各机组

     主电机变频调速

     与齿轮箱及各连接处为柔性连接

     主机采用单儿式的地基板及减速机构

规格：传动用轴：Φ40mm

     联轴节：高精度弹性连轴器

特点：低速满负荷起动稳定

     增减速平稳

     单一式地基板保持整机的稳定

     张力控制

     整机张力全闭环控制

     张力控制精度高，升降速平稳

     多位手旋控制阀，气节消声器

     稳定缓冲气缸

由于此机型为高科技产品之一，根据设计要求，我们保留更改某些结构（更先进）及参数权利，以便更好地为您提供良好设备

一：标准配置主要清单：七电机

1、          放卷电机：5.5kw 2件(上海ABB)

2、          放卷牵引电机：2.2kw 1件(上海ABB)

3、          驱动变频主电机：11kw 1件(上海ABB)

4、          变频器： 7件（日本安川）

5、          收卷牵引电机：2.2kw 1件(上海ABB)

6、          收卷电机：5.5kw 2件(上海ABB)

7、          自动套色系统：陕西科赛 KS2000E 静止画面各 1套

8、          自动张力系统：华茂

9、          气动元件：亚德克气动

10、     低压电器：中国正泰

11、     滚动轴承：哈尔滨产

12、     护料辊：台资上海产

13、     气胀轴：瑞安强光

14、     配压印胶辊：2套（宽度客户自定）

15、     加热方式：外置电加热

16、     PLC：西门子，人机界面：西门子

17、     低磨擦气缸：法国科帝

18、     电控比例阀：欧姆龙

19、     精密调压阀：法国科帝

20、     配静电毛刷每色1套，共9套

21、     循环泵9套

22、     空压机1台

23、     墨槽2套

如有什么疑问或者需要详细了解的请查看以下联系方式：

售后服务：

售后服务：机器发货后到买家，买家准备好试机材料，我们师傅随后到达买家工厂进行试机调试和培训，知道买家完全自己掌握了机器操作设备，以后机器有什么问题，我们都会立刻给予解决，我们的宗旨是服务第一、质量第一，希望能跟广大客户合作，共同发展！

适用于卷筒纸冥币印刷机、还可以印刷无纺布、塑料薄膜、拷贝纸、满版涂色一台机器印刷很多材料产品，免费安装调试、培训，售后服务完善，如果是机器本身质量问题导致机器出现故障，我们都一律免费维修，长期提供零部件、技术支持、原材料供应支持。

1．免费安装调试，并培训。

2.机器免费保修一年，终生保修。
