名称：

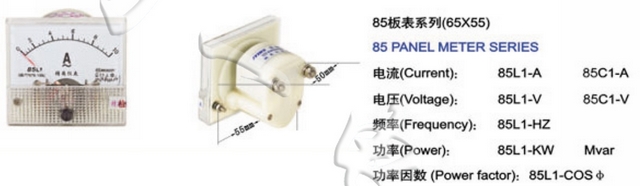

电压表：85C1-V 交流指针电压表
外型尺寸：65x55mm 开孔尺寸55x50mm
85C1型电表是用途广泛的直接作用模拟指示电测量仪表、适用于直流电路指示电路电压的变化情况。安装式电表的优点是可以显示被测量电量的变化趋势：主要用于工矿企业，冶金，化工、电力、成套设备及各种电控装置上。造型简洁明快、美观大方。产品性能符合GB/T7676-1998国家标准要求。
一、主要性能指标
国家标准 | GB/T 7676-98 |
安装位置 | 仪表适用垂直安装，允许倾斜±5°；除非另有规定 |
指针偏转角度 | 从左向右指示 |
存储温度 | -40℃-+70℃ |
阻尼时间 | 小于4s |
工作环境 | 温度:-20~+40℃,相对湿度不超过85%，且空气中无灰尘和腐蚀性气体 |
绝缘强度 | 能承受频率为50HZ的正弦波交流2kV电压历时1分钟的耐压试验 |
绝缘电阻 | 大于20MΩ/DC500V |
二、测量规格
产品名称 | 型号 | 单位 | 测量范围 | 接入说明 | 精度 |
直流电压表 | 85C1-V | V | 10V-600V | 直接接通 | 2.5 |
kV | 1kV-35kV | 经定额电阻接入 |
三、仪表接线

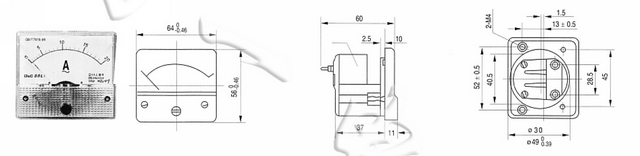

四、仪表尺寸
五、使用前注意事项
1. 工作环境温度为-20～+40℃；
2. 通电使用前请检查各端子接线正确、牢固；
3. 无标准仪器及非专业人员切勿进行调校；
4. 当输入标称电压超过DC 600V时，需外接定额电阻。
有任何问题可与客服联系，或直接登入官网
