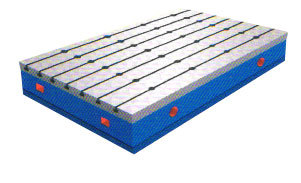

T型槽平板

T型槽平板用途:主要用来固定工件,是钳工工人用来调试设备,装配设备,维修设备的基础工作平台.
T型槽平板材质:高强度铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品 的精度稳定,耐磨性能好.
T型槽平板精度:按国家标准计量检定规程执行,分别为0、1、2、3四个等级.
T型槽平板规格:500×800—2000×4000,(本产品均是按客户图纸制作加工或双方商定生产加工,可按用户要求的尺寸及重量生产).
T型槽平板(T型槽平台)的质量检测:
1、T型槽平板(T型槽平台)工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷.2、铸铁平板(T型槽平台)工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷.各种铸造表面应清除型砂、且表面平整,涂漆牢固.各棱边应修钝.在精度等级低于"00"级的平板工作面上,对于直径小于15mm的砂孔允许用相同的材料堵塞,其硬度应低于周围材料的硬度.在工作面上堵塞的部位应不多于四处,其相互之间的距离应不小于80mm.
3、在T型槽平板(T型槽平台)的相对两个侧面上,应设置有安装手柄、吊环等吊装设施的螺纹孔或圆柱孔.设计吊装位置时应考虑尽量减少因吊装而引起的变动.
4、根据用户要求,在板工作面上设置螺纹孔或沟槽后,这些部位不应出现高于工作面的凸起现象.
5、T型槽平板(T型槽平台)应采用优质细颗料的灰口铸铁或合金铸铁制造.
6、T型槽平板(T型槽平台)工作面的硬度应为HB 170-220.
7、T型槽平板(T型槽平台)工作面应采用刮削工艺,对于"3"级平板工作面也可以采用刨削工艺,刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um
8、T型槽平板(T型槽平台)应经过稳定性处理和去磁.
T型槽平板(T型槽平台)平 面 度:可分实验室级(Reference)、校验级(Master)、工 具室级(Working) 三级
T型槽平板(T型槽平台)平面研磨:平台在很早的时候,人们利用三块平台相互匹配以产生真平平面.一个熟练而 又有耐心的 磨石师傅可以不藉助任何量测仪器,而仅利用三平台相互匹配的 方式,做多次90度之旋转, 即可产生令人难以相信的真平程度.
