真空吸盘是真空系统中的最为常见的部件。同时因为吸嘴的材质为橡胶材质,用上一段时间就需要更换,所以吸盘属于真空系统中的易损件;在使用中,吸盘的盘口和工件的表面接触形成密闭空间,从而在吸盘内外保持压力差,进而起到吸附、抓取工件的目的。吸盘的连接端通常是通过一金属结构(金具)与真空系统中的软管等部件连接,达到形成真空的目的。
我们设计、配套时选用吸盘,往往需要考虑吸盘和金具的整体结构。吸盘的金具又分为固定式和弹簧式,金具接口有竖直和垂直两种;吸盘本身分为扁平吸盘、波纹吸盘以及一些特种吸盘,分别应用于不同的工件表面。
PATS系列平面薄型横向吸附重吸盘组具备唇部非常薄特点,因此主要吸盘面平整不起皱,适用于纸张和塑料膜等厚度薄的物件。
PATS系列平面薄型立向服附缓冲吸盘组参数概述

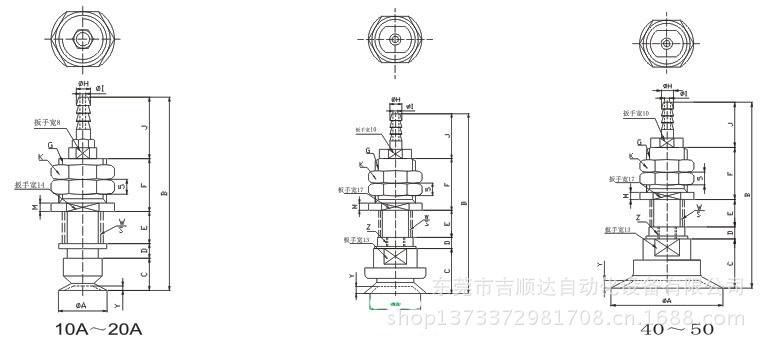

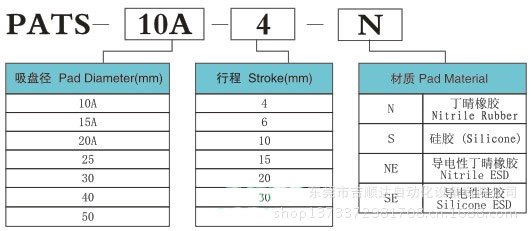

PATS系列平面薄型立向服附缓冲吸盘组详细参数 PATS系列平面薄型立向服附缓冲吸盘组具备唇部非常薄特点,因此主要吸盘面平整不起皱,适用于纸张和塑料膜等厚度薄的物件。常用于吸一整叠的工件,缓冲行程可根据客户要求定做。 PATS系列平面薄型立向服附缓冲吸盘组规格图表:

PATS | A | B | C | D | E | F | G | J | K | M | W(N) | S | Y | Z | PATS-10A-4 | 10 | 56.5 | 7.5 | 3 | 8 | 19 | M11XP1 | 19 | 14H | 3 | 2.94 | 4 | 0.6 | - | PATS-10A-10 | 10 | 68.5 | 7.5 | 3 | 20 | 19 | M11XP1 | 19 | 14H | 3 | 2.94 | 10 | 0.6 | - | PATS-10A-20 | 10 | 88.5 | 7.5 | 3 | 40 | 19 | M11XP1 | 19 | 14H | 3 | 2.94 | 20 | 0.6 | - | PATS-10A-30 | 10 | 108.5 | 7.5 | 3 | 60 | 19 | M11XP1 | 19 | 14H | 3 | 2.94 | 30 | 0.6 | - | PATS-15A-4 | 15 | 56.5 | 7.5 | 3 | 8 | 19 | M11XP1 | 19 | 14H | 3 | 2.94 | 4 | 0.9 | - | PATS-15A-10 | 15 | 68.5 | 7.5 | 3 | 20 | 19 | M11XP1 | 19 | 14H | 3 | 2.94 | 10 | 0.9 | - | PATS-15A-20 | 15 | 88.5 | 7.5 | 3 | 40 | 19 | M11XP1 | 19 | 14H | 3 | 2.94 | 20 | 0.9 | - | PATS-15A-30 | 15 | 108.5 | 7.5 | 3 | 60 | 19 | M11XP1 | 19 | 14H | 3 | 2.94 | 30 | 0.9 | - | PATS-20A-4 | 20 | 59 | 10 | 3 | 8 | 19 | M11XP1 | 19 | 14H | 3 | 2.94 | 4 | 1.2 | - | PATS-20A-10 | 20 | 71 | 10 | 3 | 20 | 19 | M11XP1 | 19 | 14H | 3 | 2.94 | 10 | 1.2 | - | PATS-20A-20 | 20 | 91 | 10 | 3 | 40 | 19 | M11XP1 | 19 | 14H | 3 | 2.94 | 20 | 1.2 | - | PATS-20A-30 | 20 | 111 | 10 | 3 | 60 | 19 | M11XP1 | 19 | 14H | 3 | 2.94 | 30 | 1.2 | - | PATS-25-6 | 25 | 76.2 | 18 | 4.2 | 13 | 24 | M14XP1.5 | 17 | 17H | 4 | 3.92 | 6 | 1.5 | M6 | PATS-25-15 | 25 | 93.2 | 18 | 4.2 | 30 | 24 | M14XP1.5 | 17 | 17H | 4 | 3.92 | 15 | 1.5 | M6 | PATS-25-30 | 25 | 123.2 | 18 | 4.2 | 60 | 24 | M14XP1.5 | 17 | 17H | 4 | 3.92 | 30 | 1.5 | M6 | PATS-25-50 | 25 | 163.2 | 18 | 4.2 | 100 | 24 | M14XP1.5 | 17 | 17H | 4 | 3.92 | 50 | 1.5 | M6 | PATS-30-6 | 30 | 76.2 | 18 | 4.2 | 13 | 24 | M14XP1.5 | 17 | 17H | 4 | 3.92 | 6 | 1.8 | M6 | PATS-30-15 | 30 | 93.2 | 18 | 4.2 | 30 | 24 | M14XP1.5 | 17 | 17H | 4 | 3.92 | 15 | 1.8 | M6 | PATS-30-30 | 30 | 123.2 | 18 | 4.2 | 60 | 24 | M14XP1.5 | 17 | 17H | 4 | 3.92 | 30 | 1.8 | M6 | PATS-30-50 | 30 | 163.2 | 18 | 4.2 | 100 | 24 | M14XP1.5 | 17 | 17H | 4 | 3.92 | 50 | 1.8 | M6 | PATS-40-6 | 40 | 76.2 | 18 | 4.2 | 13 | 24 | M14XP1.5 | 17 | 17H | 4 | 8.8 | 6 | 2.4 | M6 | PATS-40-15 | 40 | 93.2 | 18 | 4.2 | 30 | 24 | M14XP1.5 | 17 | 17H | 4 | 8.8 | 15 | 2.4 | M6 | PATS-40-30 | 40 | 123.2 | 18 | 4.2 | 60 | 24 | M14XP1.5 | 17 | 17H | 4 | 8.8 | 30 | 2.4 | M6 | PATS-40-50 | 40 | 163.2 | 18 | 4.2 | 100 | 24 | M14XP1.5 | 17 | 17H | 4 | 8.8 | 50 | 2.4 | M6 | PATS-50-6 | 50 | 76.2 | 18 | 4.2 | 12 | 24 | M14XP1.5 | 17 | 17H | 4 | 8.8 | 6 | 3 | M6 | PATS-50-15 | 50 | 93.2 | 18 | 4.2 | 30 | 24 | M14XP1.5 | 17 | 17H | 4 | 8.8 | 15 | 3 | M6 | PATS-50-30 | 50 | 123.2 | 18 | 4.2 | 60 | 24 | M14XP1.5 | 17 | 17H | 4 | 8.8 | 30 | 3 | M6 | PATS-50-50 | 50 | 163.2 | 18 | 4.2 | 100 | 24 | M14XP1.5 | 17 | 17H | 4 | 8.8 | 50 | 3 | M6 | 更多产品资讯请登入:http://my.youboy.com/shangpu/ggl.do?sid=&kw=&wg=&page=2 | |
