用途及型号意义
1、用途：该控制屏与主令控制器相配合，用于控制器和保护起重机三线式异步电动机的起动、调速、换向和制动。主电路电压为交流50HZ、380V，控制电路电压为交流50HZ、220V、380V、或直流220V。适用于下列工作环境：
（1）海拔高度不超过100m；
（2）周围介质温度不高于＋℃，不低于-30℃;
（3）相对湿度不超过85%；
（4）周围介质没有爆炸危险，没有导电粉未和能破坏绝缘的腐蚀气体等场所。
2、型号含义：
（1）结构形成：P-控制屏 X-控制箱
（2）工业应用代号：Q-起重机
（3）控制对象或作用：R1、3、5-平移机构 R2、4-升降机构 R6-抓斗开闭升降机构。
（4）表示设计序号或线路方案：以阿拉伯数字表示。
（5）基本规格代号：以主接触器额定电流安培表示。
（6）类别代号：控制电路电源性质表示。如J-交流（J可以省略），Z-直流，
（7）辅助规格代号：以采用的制动器表示。如T-电磁铁，Y-液压电磁铁。
（8）控制电路电压代号：2表示-220V；3表示-380V；直流控制电路只有220V，不加代号。
（9）派生代号：Y表示防雨型控制箱
3、控制站的分类：
3．1、按结构分：（1）控制屏。（2）控制箱。
3．2、控制机构分：（1）PQR1、3、5系列平移机构控制站。
（2）PQR2、4系列升降机构控制站。（3）PQR6系列抓斗开闭升降机构控制站。
3．3按控制回路电流性质分：（1）交流控制电路控制站。（2）直流控制电路控制站。
- 结构概述

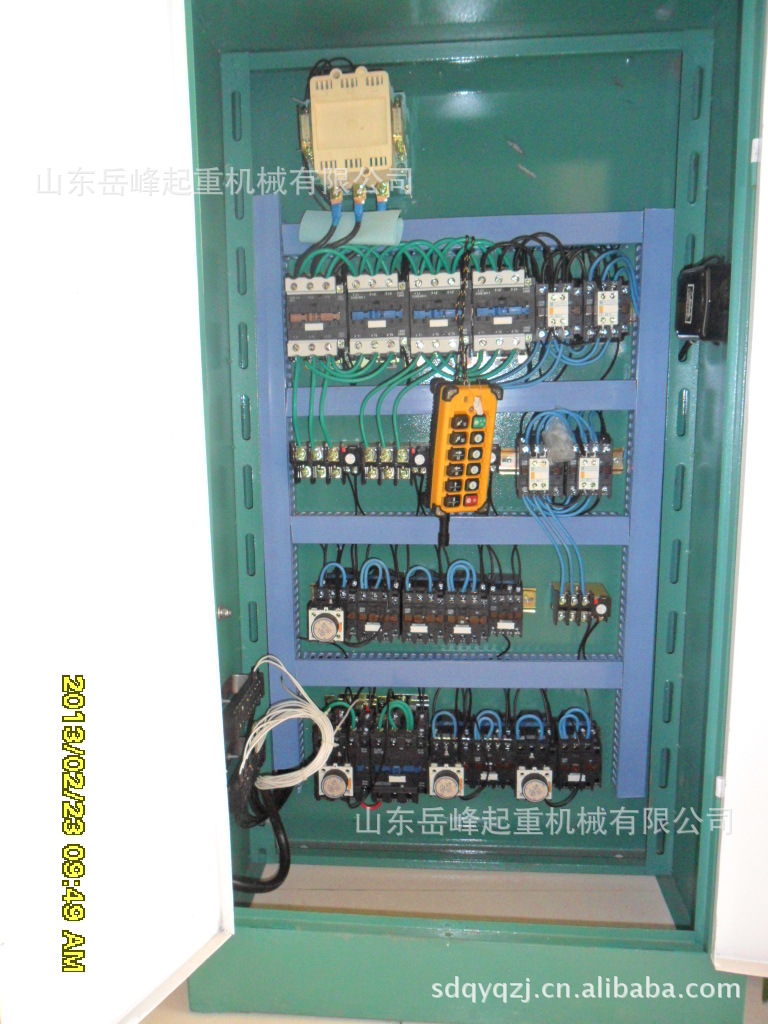

控制屏的结构为条架式，所有电器元件安装在一个或几个由角钢制成的骨架上（几个骨架连接在一起组成组合屏）。控制屏的所有电器元件和接线座都是板前的。主回路线的联接在屏前，走线在屏后。控制回路的导线经过走线槽或扎成线束，均安放在屏前。
控制箱是由控制屏装于钢板制成的壳内组成 - 技术数据及性能
1、平移机构控制站：
PQR1系列是控制一台电动机平移机构的控制站。
PQR3系列是控制二台电动机平移机构，允许一台电动机单独运转的控制站。
PQR5系列是控制四台电动机平移机构的控制站，四台电动机分成两组，允许每组电动机单独运转的控制站。- 主令控制器档数为3-0-3，六个回路。
- 起动电阻级数（不包括软化数）分两种：
被控制电动机的功率从11KW至100KW为四级，第一、二级是手动切除，第三、四级由继电器接触器自动切除。被控制电动机的功率从125KW至160KW为五级、第一、二级是手动切除，第三、四、五级由继电器-接触器动切除。
- 制动器与电动机同时通电同时断电。
- 制动方式：电磁铁或液压电磁铁（其中液压电磁铁接于A、C）和液压推杆制动器。
2、升降机构控制器：
PQR2系列是控制一台电动机升降机构的控制站。
PQR4系列是控制二台电动机升降机构，允许一台电动机单独运转的控制站。（可直接进行点动操作和电阻变速运转）。- 主令控制器档数为3-0-3，十二个回路。
- 起动电阻级数（不包括软化级）分两种。
被控制电动机的功率从16KW至100KW为四级，第一、二、三级是手动切除，第四级由继电器-接触器自动切除。
被控制电动机的功率从125KW至160KW为五级，第一、二、三级别手动切除，第四、五级是由继电器-接触器自动切除。
（3）主令控制器LK的第五个回路，用于防止在下降开始时出现轻载上升，在停车时保证准确制动（制动电磁铁先于电动机断电，防止溜钩）。
（4）在主令控制器的下降方向第二位，由单相制动接触器DC将电动机接成单相动力制动，实现轻载低速下降。
（5）采用换相继电器HXJ防止接触器ZC-DC，DC-FC可逆转换时造成相间短路。
（6）下降行程开关FXE如不用可以短接。
（7）制动是式：电磁铁和液压电磁铁，也可用液压推杆制动器。
3、抓斗开闭升降机构控制站：PQR6系列。
（1）主令控制器档数为1-0-1。
（2）起动电阻级（不包括软化级）分为两种。
被控制电动机功率从16KW至100KW为三级，从125KW至160KW为四级、均由继电器-接触器自动切除。时间成就信誉，质量铸就品牌-阿里巴巴优秀供应商-长垣县清方起重电器经营部成立于2009年，是经国家工商部门正式批准的起重机电器；配件销售的专业性公司。位于连霍高速与京珠高速的交界，中国起重机械之乡---河南省新乡市长垣县起重工业园。
公司以起重机生产基地为依托，秉承“顾客至上，锐意进取” 的经营理念，为广大客户提供最质优价廉的产品与服务。我们以专业的技术力量，高效的工作效率，满足您对起重机械各方面的要求 ，极力打造起重机一站式服务平台。
我们的经营范围
1整机（单双梁桥式；门式，箱型梁，桁架式，架桥机 悬臂吊 平衡吊 ）
2电动葫芦（CD,MD,HC,冶金，防爆，超高葫芦，微型单相葫芦等）
3起重配件（车轮组，吊钩组，电动机 制动器，减速机 联轴器等）
4起重机辅助配件（抓斗 吊具，电缆卷筒 滑触线，轨道等）
5控制电器（成套驾驶室，控制屏，行程开关等各种配件）
6起重机安全器材（声光报警器，红外线防撞仪，风速仪 电动夹轨器等）
我们的免费技术服务范围
1起重机的安装指导，安装方案策划
2起重机拆迁改造的技术指导
3起重机正常使用时遇到的一般性问题
坚持“以客户为主，让客户满意”的原则，服务于推动经济发展的各个行业。
面向未来，我们信心百倍，我们将一如既往的立足长垣，服务全国。热忱欢迎各界用户来人来电洽谈业务，共谋发展。
业务热线0373-8712293 13569843300 技术支持18738358724QQ;1191736833
控制对象
型号
被控制电机功率
外形尺寸
安装尺寸
额定电流的允许操作频率（次/小时）
平移机构
单电机
PQR1-60
11-22
500×1100×1800
300×1044
600
PQR1-100
30-40
PQR1-150
50-65
PQR1-250
800-100
500×1200×1800
300×1144
PQR1-400
125-160
双电机
PQR3-100
2×11-2×16
500×1100×1800
300×1044
600
PQR3-150
2×22-2×30
500×1200×1800
300×1144
PQR3-250
2×40-2×50
500×1300×1800
300×1244
PQR3-400
2×65-2×80
600×1300×1800
400×1244
300
四电机
PQR5-250
4×11-2×16
500×1200×1800
300×1144
600
PQR5-400
4×30-4×40
600×1300×1900
400×1244
300
单电机
PQR2-100
16-40
500×1100×1800
300×1044
600
PQR2-150
50-65
PQR2-250
800-100
500×1200×1800
300×1144
升降机构
PQR2-400
125-160
600×1300×1900
400×1244
300
双电机
PQR4-100
2×16-2×30
500×1100×1800
300×1044
600
PQR 4-150
2×40-2×65
500×1200×1800
300×1144
PQR4-250
2×80-2×100
500×1300×1800
300×1244
PQR4-400
2×125-2×160
600×1300×1900
400×1244
300
升降机构
抓斗开闭
PQR6-100
2×16-2×40
500×1200×1800
300×1144
600
PQR6-150
2×50-2×65
PQR6-250
2×80-2×100
500×1300×1800
300×1244
PQR6-400
2×125-2×160
600×1300×1900
400×1244
300
