中线PVC/PP涡轮蝶阀500WF系列

设计特点
外形美观
扭矩小、高强度、全流量、抗腐蚀、寿命长
卫生级原料注塑成型
能提供国标、德标、美标、日标产品
ISO 5211标准上法兰
主要技术参数
通径：DN50-DN400
压力等级：DN50-DN150,1.0Mpa;
                     DN200,0.6Mpa
温度范围：-10℃-80℃
阀体、阀板材质：PVC、CPVC或PP
阀杆材质：416SS、304SS、316SS
阀座材质：EPDM或FPM

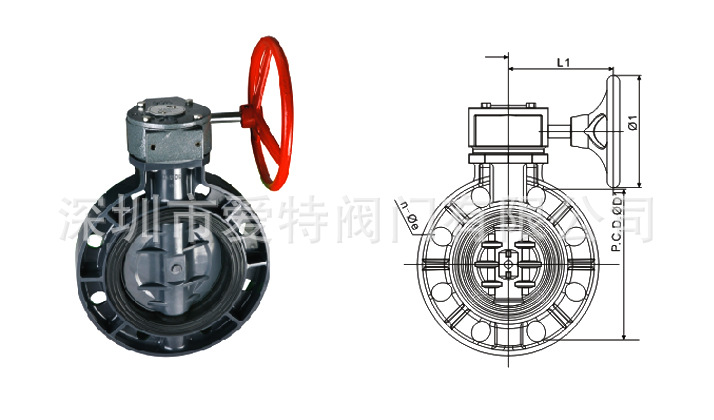

外形尺寸表

型号 Type		500WFPV050W	500WFPV065W	500WFPV080W	500WFPV100W	500SWPV125W	500WFPV150W	500WFPV200W
SIZE	"	2"	21/2"	3''	4"	5"	6"	8"
	DN	50	65	80	100	125	150	200
ØD		228	258	287	344	412	460	500
P.C.D. ØD1	DIN	180	210	240	295	350	400	460
	ANSI	191	216	241	298	362	432	476
	JIS	175	210	240	290	355	400	445
Ød		98	122	146	199	255	302	345
Ø1		145	280	280	280	280	280	380
L1		120	200	200	200	220	220	280
W		120	180	180	180	180	180	250
n-Øe	DIN	8-Ø19	8-Ø19	8-Ø23	8-Ø23	12-Ø25	12-Ø25	16-Ø25
	ANSI	8-Ø19	8-Ø19	8-Ø23	8-Ø23	12-Ø25	12-Ø25	12-Ø29
	JIS	8-Ø19	8-Ø19	8-Ø23	12-Ø23	12-Ø25	16-Ø25	16-Ø25
PN	PSI	150	150	150	150	100	100	60
	MPa	1	1	1	1	0.6	0.6	0.4
Weight	Kg/PC	7.2	18	19	22	25	29	45
