中线PVC/PP手柄蝶阀500SF系列

设计特点
外形美观
扭矩小、高强度、全流量、抗腐蚀、寿命长
卫生级原料注塑成型
能提供国标、德标、美标、日标产品
ISO 5211标准上法兰
主要技术参数
通径：DN50-DN400
压力等级：DN50-DN150,1.0Mpa;
                     DN200,0.6Mpa
温度范围：-10℃-80℃
阀体、阀板材质：PVC、CPVC或PP
阀杆材质：416SS、304SS、316SS
阀座材质：EPDM或FPM

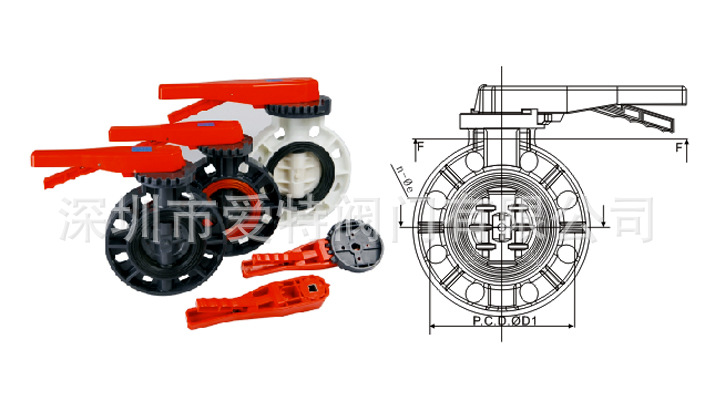

主要外形及连接尺寸

型号 Type		500SFPV050W	500SFPV065W	500SFPV080W	500SFPV100W	500SFPV125W	500SFPV150W	500SFPV200W
SIZE	"	2"	21/2"	3''	4"	5"	6"	8"
	DN	50	65	80	100	125	150	200
ØD		160	180	196	228	258	287	344
P.C.D. ØD1	DIN	125	145	160	180	210	240	295
	ANSI	121	140	152	191	216	241	298
	JIS	120	140	150	175	210	240	290
Ød		48	63	78	98	122	146	199
Ø1		124	124	124	124	170	170	170
Ø2		1SO5211 F05/F07	1SO5211 F05/F07	1SO5211 F05/F07	1SO5211 F05/F07	1SO5211 F07/F10	1SO5211 F07/F10	1SO5211 F10
LI		190	190	240	240	310	310	310
W		55	55	55	55	72	72	72
n-Øe	DIN	4-Ø19	4-Ø19	8-Ø19	8-Ø19	8-Ø19	8-Ø23	8-Ø23
	ANSI	4-Ø19	4-Ø19	4-Ø19	8-Ø19	8-Ø19	8-Ø23	8-Ø23
	JIS	4-Ø18	4-Ø19	8-Ø19	8-Ø19	8-Ø19	8-Ø23	12-Ø23
PN	PSI	150	150	150	150	150	150	100
	MPa	1	1	1	1	1	1	0.6
Weight	Kg/PC	1.13	1.35	1.8	2.4	4.2	4.75	7.6
Torque	N.M	﹤10	﹤10	﹤15	﹤25	﹤40	﹤55	﹤70

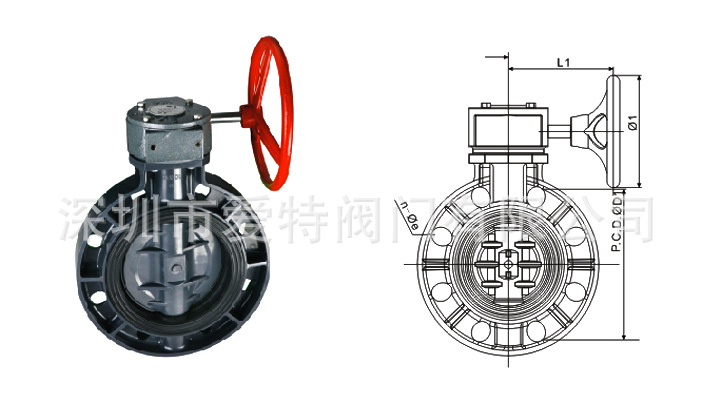

外形尺寸表

型号 Type		500WFPV050W	500WFPV065W	500WFPV080W	500WFPV100W	500SWPV125W	500WFPV150W	500WFPV200W
SIZE	"	2"	21/2"	3''	4"	5"	6"	8"
	DN	50	65	80	100	125	150	200
ØD		228	258	287	344	412	460	500
P.C.D. ØD1	DIN	180	210	240	295	350	400	460
	ANSI	191	216	241	298	362	432	476
	JIS	175	210	240	290	355	400	445
Ød		98	122	146	199	255	302	345
Ø1		145	280	280	280	280	280	380
L1		120	200	200	200	220	220	280
W		120	180	180	180	180	180	250
n-Øe	DIN	8-Ø19	8-Ø19	8-Ø23	8-Ø23	12-Ø25	12-Ø25	16-Ø25
	ANSI	8-Ø19	8-Ø19	8-Ø23	8-Ø23	12-Ø25	12-Ø25	12-Ø29
	JIS	8-Ø19	8-Ø19	8-Ø23	12-Ø23	12-Ø25	16-Ø25	16-Ø25
PN	PSI	150	150	150	150	100	100	60
	MPa	1	1	1	1	0.6	0.6	0.4
Weight	Kg/PC	7.2	18	19	22	25	29	45

保修服务：

深圳爱特自控阀门，质量优秀，性能卓越。其任何一款阀门的出厂都经过生产检验，包装检验和出厂检验三道严格的检验的程序，确保了用户能享受到爱特阀门完美的品质服务。但任何产品都难免有瑕疵，如果在您正确使用我司产品的基础上出现任何质量问题，



我公司承诺：

如因产品生产质量造成密封压不合格的，密封泄漏的，1个月包换，1年保修，并承担运费。
