一、产品简介：

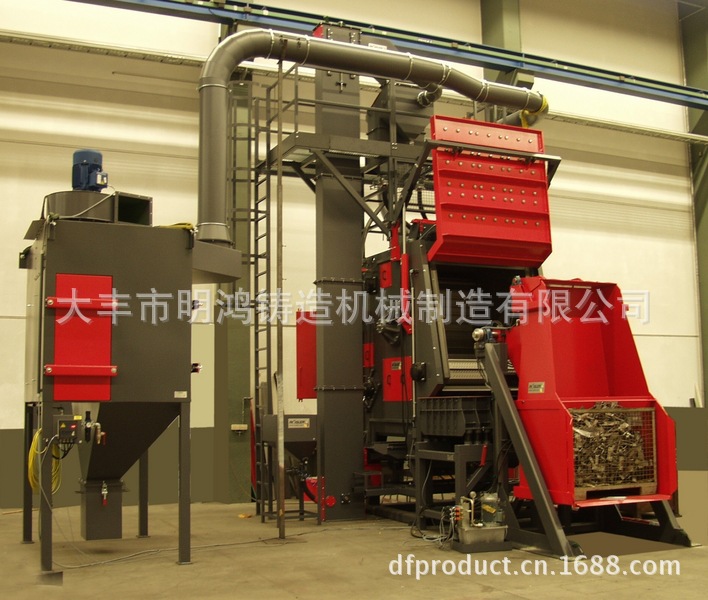

 Q32 系列抛丸清理机 适合多品种，大中批量工件的表面除锈或抛丸强化。工件必须是不怕碰撞的单重15kg以下的铸件及热处理件。可单机使用，也可配线使用。此处已Q326履带式抛丸机为例，列举其技术参数。同类履带式抛丸清理机公司还生产Q324、Q3210等国标及非标机器，同时可以根据您的工件大小量身定制机器。

履带抛丸清理机是将弹丸抛向履带上连续翻滚的工件，达到清理的目的，它适用于各行业的中小型铸件、锻件、总压件、齿轮及弹簧的清砂，除锈，去氧化皮和表面强化。特别对怕碰撞的零件清理和强化更为适用。

该机是综合国内外技术设计研制的新产品，是一种清理质量好，结构紧凑，自动化程度高，噪音小，成套性好的清理设备。

二、加工工艺

    明鸿铸机生产加工工艺流程科学，严谨，近十年的生产研究使我们的生产线不断更新，来满足客户们的需求。

【有图有真相】

三、工作原理：

1、在清理室中加入规定数量的工件后，机器启动，工件被滚筒带动开始翻转，同时采用具有大抛丸量、高抛射速度的悬臂离心抛丸器，能显著地提高清理效率，获得满意的清理质量。抛射原理图、抛丸室室体结构及总图采用计算机辅助设计（CAD）绘制，抛丸器的布置更为合理。

抛丸器高速抛出的弹丸形成扇形束，均匀打击在工件表面上，从而达到清理的目的，抛出弹丸及砂粒经橡胶履带上的小孔，流入底部的钢板网过筛，经螺旋输器送入提升机内，由提升机提到分离器中进行分离，粉尘由风机吸送到除尘器中过滤，清洁空气排入大气中，布袋上的灰尘经振打落入除尘器底部的集尘箱中，用户可定期清除，废砂由废料口流出用户可回用丸砂混合物由回用管回收进入室体，待分离器分离后再回用干净的弹丸由电磁供丸闸门进入抛丸器抛打工件。

1、清理室室体是由钢板焊接而成。内安装有三个滚筒、一条耐磨橡胶履带、主园盘、主轴座等组成。室体内衬特种耐磨铸铁护板。

2、室体门机构分内外两部分。内门设有橡胶密封衬板，两侧镶有特种橡胶密封条，外门用特种耐磨橡胶板。防止弹丸飞出室体外，并保证清理过程产生的大量粉尘不外溢，保护了周围作业环境卫生。

3、抛丸器总成安装在清理室上，保证了清理过程对工件进行一次性清理。本机所采用的Q034型抛丸器具有效率高、安装维修方便、占用空间小、能进行左右旋转等优点。

抛丸器叶片在本机所用的Q034型悬臂离心式抛丸器具有高效率、安装维修方便、占用空间小、其叶片不需要螺钉、销子、弹簧卡式等任何夹具固定，而是将叶片从叶轮中心插入叶轮槽内，当叶轮旋转时，依靠叶片产生的离心力及叶片两边的凸台固定，因这种用离心力来固定叶片的方法导致更换叶片时需先取出定向套和分丸轮，所以可同时检查定向套和分丸轮的磨损情况，另外抛丸器的主轴是安装在罩壳上，从而保证了定向套与分丸轮之间的间隙均匀一致，不但减少了分丸轮对弹丸的摩擦和将定向套挤裂的现象，同时也大大提高了抛丸效率。

安装叶片时，一组八个叶片重量差不得大于5克，并经常检查叶片，分丸轮和定向套的磨损情况，以便及时更换。

4、螺旋输送器位于抛丸清理室的底部，螺旋叶片焊装在传动轴上。工作时，输送器电机通过摆线减速机驱动螺旋输送器旋转，将丸料输送至卸料口，然后卸料口将撒落下来的丸、尘混合物接送汇集到提升机底部。

5、提升机采用平皮带传动的斗式提升机、离心重力式落料，其功能是将丸砂从提升机底部输送到清理机顶部的分离器里，采用先进的多棱形的上、下同直径带轮结构，提高了提升胶带与带轮间的摩擦力，避免了老式的上、下光带轮的打滑想象，降低了提升皮带的预紧力，有利于延长提升胶带的使用寿命。提升罩壳采用折弯成形焊接结构，外形美观，刚性好。提升机罩上的门盖可维修更换料斗，打开下罩上的门盖，可维修下部传动，排除底部弹丸区堵塞。提升机的上皮带轮应调平，以免皮带跑偏与提升机罩克相碰撞，使用一段时间后，皮带松弛是可调节提升机上部两侧的调整螺栓，使皮带涨紧，调整范围为100毫米。

6、除尘系统由布袋除尘器、高压离心风机、除尘管道、管道风量调整等组成。

抛丸清理机工作时产生的含尘气流经过管道进入袋式除尘器。含尘气流在除尘器的作用下形成旋风，大颗粒灰尘降在灰斗内，带有小颗粒的灰尘气流经布袋过滤后，通过高压离心式通风机进入烟筒，排放的粉尘浓度不高于120mm/m3

明鸿品质：

 1.公司生产所用钢板、型材一律从名牌厂家进货，保证货源一手，质量可靠。

2.各种配套标准件尽可能从名牌厂家购买，如轴承、电机、减速机等。

3.关键部件抛丸器厂内负荷试车、各运动机构厂内空运转试车。

4.由设计、质检人员成立专门QC小组，监管以上各步的落实，以确保产品质量。

 明鸿信誉 品质服务

产品质量实行“质量万里行”，即所有已出售机票一律进入公司销售档案，固定时间会对于已经出售的机器进行定期走访，回访，以及教客户如何保养机器，延长机器寿命等，此项活动已经开展5年之久。

注！此报价非交易价格，欢迎来电，旺旺询价，谢谢！
