矿用102型矿灯充电架
矿用102型矿灯充电架KTSB(W)型自动稳压型充电架一、性能与结构
自动稳压型充电架是供矿灯蓄电池直流电源充电用。采用恒压并联充电法，充电手续简便。在矿灯蓄电池充电终期，充电电流在0.1安培以下，不会过充电。如果矿灯蓄电池暂不使用，可以不下架。
各个放电程度不同的矿灯蓄电池都可以随时上架充电，互不干扰。
KTSB(W)型自动稳压型充电架，包括充电架与硅整流器两大部分，整流器部分安装在充电架底部。
二、KTSB(W)型自动稳压型充电架使用条件
本充电架安装于具有下列条件的矿灯房：
1、周围介质温度不超过40℃和不低于-30℃。
2、海拔不超过2000米。
3、空气相对湿度不大于85%。
4、灯房设于井上，没有剧烈的震动和冲击的地方。
5、室内空气流通，无导电尘埃存在。
6、没有水或其他液体浸入。
三、充电架的充电线路

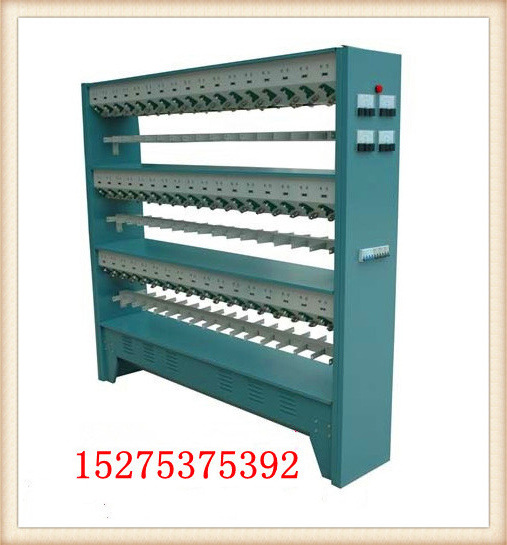

本充电架分为双面三层，每面每层可放矿灯蓄电池17盏，每个充电回路都是充电指示器，以指示充电电流，若矿灯蓄电池能量不足，亦可充电。四、硅整流器电气原理
工作原理：当电网电压波动或负载波动而引起输出整流电压波动时，通过改变饱和电抗器的电抗变化来达到稳定电压的目的。由于矿灯充电电流是一个变化量，而电网电压也是一个变化量，这两个量的不断变化，使矿灯充电电压同时作相应的变化，影响矿灯充电质量。加入稳压装置后这个变化量从输出端a、b二点取出，与控制器内部的标准量进行精密比较，再经c点输出一个自动调整的变化量，放大后自动控制直流激磁电流的变化，使输出电压保持在整定值5±1%的范围内，达到自动稳压的目的。五、使用说明及充电注意事项
该智能充电架采用我司自主生产的智能表，充电时显示红灯，充满为绿灯。
1、安装矿灯充电架时，先将地脚螺钉固定在地坪上，一般要比地坪面高5厘米。
2、接通交流电源，指示灯亮，直流电压表指示无负荷时的电压。
3、将矿灯蓄电池的毫毛与充电架上的号码对号入座，关闭灯头开关，把灯头充电插头插到充电架的充电插头上，顺时针旋转180°，直到固定位置，电路接通。如充电指示器有指示，则表示充电正常。
4、在手动充电时，每隔一小时调整一次电压，使充电电流为：
初充电蓄电池，为1安培，连续充电72小时；
日常充电蓄电池为2安培，连续充电2小时；一般6.7小时
在充电完毕时，充电电流应低于0.1安培。
5、在充电时发现个别充电指示器的指针不动或相差太多，应检查各处接触情况。
6、在充电过程中，如外电源突然断开，应立即把每个灯的灯头向逆时针方向旋转，及时断开充电电路。
7、充电架各部分应保持清洁、干燥。
8、充电
