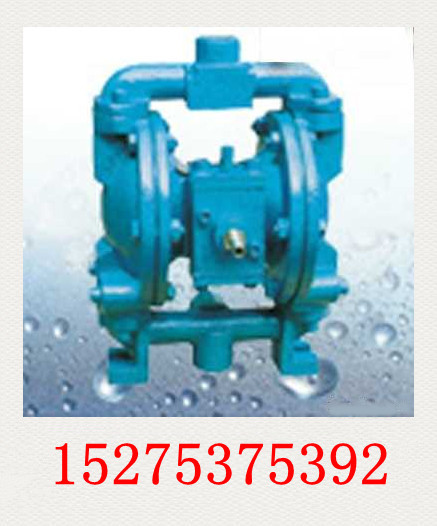

QBY型铝合金气动隔膜泵
一、QBY型铝合金气动隔膜泵性能特点:
二、QBY型铝合金气动隔膜泵主要用途:
1、泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等；
2、泵吸油漆、颜料、胶水、粘合剂等；
3、泵吸各种瓦、瓷、砖器及陶器釉浆等；
4、泵吸各种磨料、腐蚀剂、清洗油垢等；
5、泵吸各种污水、水泥灌浆及灰浆等；
6、泵吸各种强酸、强碱、强腐蚀液体等；
7、泵吸各种强酸、强碱、强腐蚀液体等；
8、作为各种固液公离设备的前级送压装置。
三、QBY型铝合金气动隔膜泵型号意义:
QBY-40
QBY-气动隔膜泵；
40-进出口直径（mm）
BY2L-15技术资料
最大空气消耗量：0.3m3/min
最大供气压力：7kgf/cm2
流量：0.8m3/h
最高扬程：50m
泵浦出口压力：6kgf/cm2
每一循环流量
最大自吸能力：5.48m
最大容许颗粒：1.2mm
最高工作温度：120℃
Teflon膜片型可达93.3℃
气体入口尺寸：3/4npt(f)
液体入口尺寸：1/2"NPT 15mm
液体出口尺寸：1/2"NPT 15mm
接液部泵体零件材质：铝合金
接液部膜片零件材质：丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE
非接液外部零件：铝合金
包装：出口纸箱 包装尺寸：0.25×0.25×0.18 净量：4.5kg
QBY2L-25技术资料
最大空气消耗量：0.6m3/min
最大供气压力：7kgf/cm2
流量：2.4m3/h
最高扬程：50m
泵浦出口压力：6 kgf/cm2
每一循环流量
最大自吸能力：7m
最大容许颗粒：2.5mm
最高工作温度：120℃
Teflon膜片型可达93.3℃
气体入口尺寸：1/2npt(f)
液体入口尺寸：1"NPT 25mm
液体出口尺寸：1"NPT 25mm
接液部泵体零件材质：铝合金
接液部膜片零件材质：丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE
非接液外部零件：铝合金
包装：木箱 包装尺寸：0.43×0.33×0.50 净量：14.5kg
QBY2L-40技术资料
最大空气消耗量:0.6m3/min
最大供气压力:7kgf/cm2
流量：8m3/h
最高扬程：50m
泵浦出口压力：6 kgf/cm2
每一循环流量
最大自吸能力：7m
最大容许颗粒：4.5mm
最高工作温度：120℃
Teflon膜片型可达93.3℃
气体入口尺寸：1/2npt(f)
液体入口尺寸：1.5"NPT 40mm
液体出口尺寸：1.5"NPT 40mm
接液部泵体零件材质：铝合金
接液部膜片零件材质：丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE
非接液外部零件：铝合金
包装：木箱 包装尺寸：0.43×0.33×0.50
净量：14.5kg
QBY2L-50技术资料
最大空气消耗量：0.9 m3/min
最大供气压力：7 kgf/cm2
流量：12m3/h
最高扬程：50m
泵浦出口压力：6 kgf/cm2
每一循环流量
最大自吸能力：7m
最大容许颗粒：8mm
最高工作温度：120℃
Teflon膜片型可达93.3℃
气体入口尺寸：1/2npt(f)
液体入口尺寸：2"NPT 50mm
液体出口尺寸：2"NPT 50mm
接液部泵体零件材质：铝合金
接液部膜片零件材质：丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE
非接液外部零件：铝合金
包装：木箱 包装尺寸：0.68×0.45×0.94
净量：42kg
QBY2L-80技术资料
最大空气消耗量：1.5 m3/min
最大供气压力：7 kgf/cm2
流量：24m3/h
最高扬程：50m
泵浦出口压力：6 kgf/cm2
每一循环流量
最大自吸能力：7m
最大容许颗粒：10mm
最高工作温度：120℃
Teflon膜片型可达93.3℃
气体入口尺寸：1/2npt(f)
液体入口尺寸：3"NPT 80mm
液体出口尺寸：3"NPT 80mm
接液部泵体零件材质：铝合金
接液部膜片零件材质：丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE
非接液外部零件：铝合金
包装：木箱 包装尺寸：0.70×0.54×1.2
