机器的用途特点

本机器适用范围于金属材料的压制工艺，如弯曲、翻边、挤压、成型、以及校正、压装等。本机器有独立的动力机构和电器系统，采用按钮集中控制，并设有点动、半自动工作制。本机器的工作压力、压制速度和行程范围可根据需要在规定范围内任意调节。并能完成上压成型和定程成型两种工艺方式，在半自动操作时，两种工艺方式均具有压制后保压延时及自动回程动作。

本机器采用了先进的YB32-100CW插装阀集成系统，结构紧凑外形小、重量轻、安装维修方便、传动效率高、密封性能好。此阀在回路中将液压缸差动连接，即单出杆活塞缸左右两腔相通，这样就构成了差动连接回路，液压泵供油直接进入液压缸无杆腔，这时二位三通电磁阀的电磁铁通电，液压缸实现差动连接，液压泵输出的压力油同时进液压缸的左右两腔，但由于无杆腔的有效面积大于有杆腔的有效面积，大腔产生的推力大于小腔产生的推力，所以活塞向下运动，由于液压缸有杆腔排出的油液又进入液压缸的无杆腔，因此加快了活塞向下运动的速度，使执行元件实现快速运动、阀泄漏少、通流阻力小、换向快、冲击小等特点。

机器的结构概述

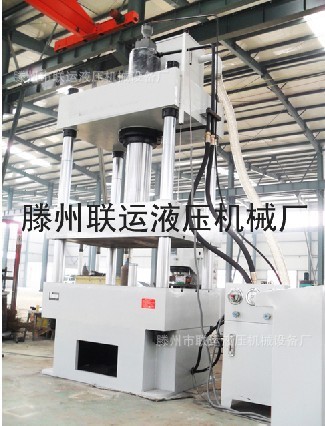

该设备为立式结构液压机，钢性好，由机身、主缸、行程限位装置通过管路及控制电器系统连接起来构成一个整体，整机部分介绍如下：

1、         机身

机身上横梁，活动横梁及下横梁用四根立柱连接起来，通过螺母固紧而组成一个封闭的钢性框架结构承受工作时的作用力。动梁和主缸活塞杆连接，以立柱为倒向上下移动。

动梁的滑动部位设有加油孔，定时加油，以便润滑运动部位。动梁下平面和下横梁上平面开有T型槽，供安装模具用。

2、         行程限位装置

行程限位装置由导向板和行程开关ME-8108组成。分别分为上限位开关，快速转慢速开关和下限位开关，共三个为一组。调节不同的开关位置，即可改变活动横梁在上、下端的停止位置以及快速转慢速的转换位置。调好后，应将锁紧螺母锁紧。在定压成型中，下开关只能做下端极限位置的控制（起保护作用），不能作压制行程的控制；在定程成型中，开关由时间继电器控制，起到超压保护作用。

管路系统

本机器系统包括油箱、泵、阀及管路等，是本机器的动力部分，现将泵阀元件说明如下：

1、泵

本机器采用一台40-YCY14-1B自动变量轴向柱塞泵，最高使用工作力31.5，最大输出流量58.8升/分钟。

2、电磁溢流阀

电磁溢流阀全称电磁溢流卸荷阀，它由小规格的电磁换向阀和先导型溢流阀组合而成，溢流阀称为主阀，其特点是除能完成溢流阀的全部功能外，还能够利用电磁阀，通过电器信号来对溢流阀来进行先导控制，以达到系统卸荷或实现多级压力控制的目的。

3、         电磁换向阀

通过电器控制改变油流的方向以实现动梁快速下行、压制及回程等转换。

4、         液控单向阀

通过控制油路的压力，能使油液反方向流动，能使液压缸在下降过程中下，下腔的压力油通向液控单向阀，使其反向导通，进入液压缸上腔，实现动梁快速下行。
