【供应船用单联油滤器/单联滑油滤器/单联粗油滤器CBM1133-82】价格_厂家

材质

铸铁，碳钢

公称压力

1.0/1.6

型号

S,SS,LA,LB

品牌

飞腾

加工定制

否

类型

直通/直角

外形尺寸

50-650mm

产地

江苏

标准

CBM1133-82

公称通径

50-650

型号

S,SS,LA,LB

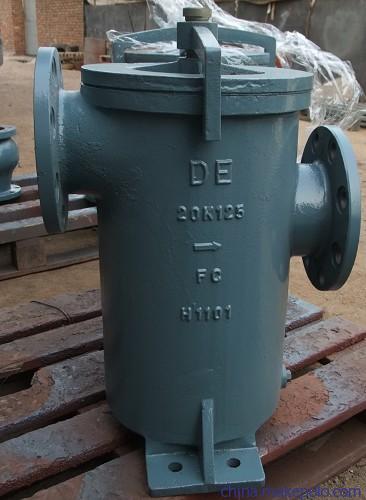

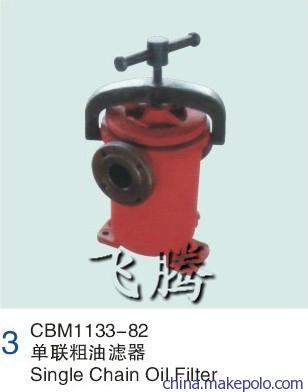

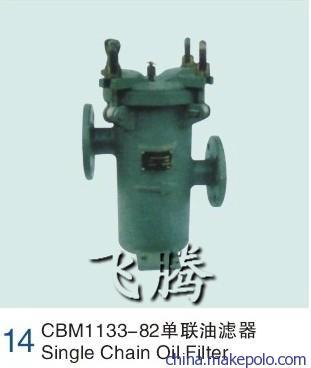

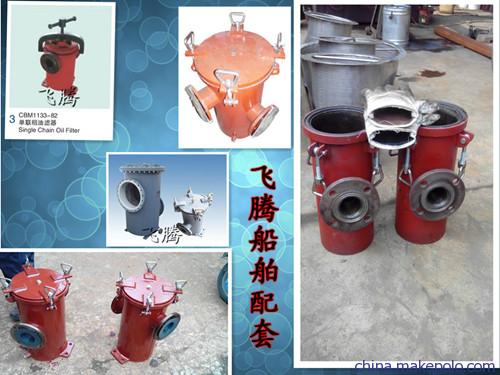

单联油滤器——594NTDF1Y系列

本产品适用于工作温度≤80C0的船舶燃油和滑油管系。

产品的设计与制造是在船舶行业标准CBM1133-82 的基础上，结合现代船舶的要求进行了改进设计，形成本公司的594NTDF1Y系列企业产品。

油滤器本体、盖及滤筒的材料为Q235-A，滤网材料为1Cr18Ni9Ti；油滤器滤网筒过滤有效面积与公称通径截面积之比不小于5；用于滑油介质的油滤器加装磁性块,材料为AINiCo5；油滤器密性试验和强度试验,压力为0.75MPa, 持续时间不少于5min，应无渗漏；油滤器内腔除锈清洁后涂防锈油,外表面涂防锈底漆和浅灰色面漆各一度；

滤器的型式

S型——法兰连接尺寸按CB/T46的直通单联油滤器；

LA型——法兰连接尺寸按CB/T46的右式直角单联油滤器；

LB型——法兰连接尺寸按CB/T46的左式直角单联油滤器；

SS型——法兰连接尺寸按GB2506的直通单联油滤器；

LAS型——法兰连接尺寸按GB2506的右式直角单联滤器；

LBS型——法兰连接尺寸按GB2506的左式直角单油滤器；

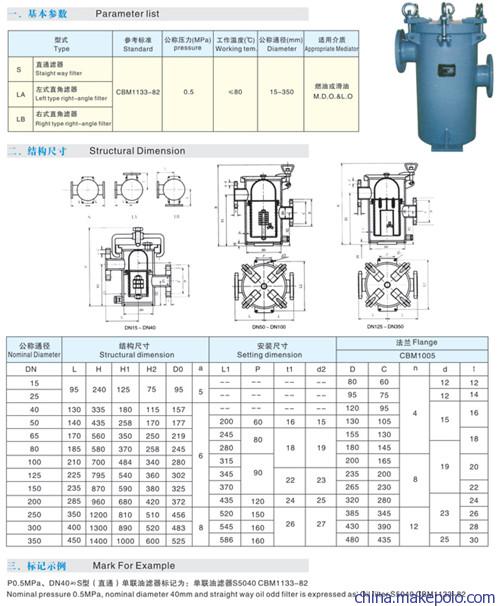

滤器的参数见表格

表格

型式	工作压力(PN) MPa	公称通径(DN) mm	滤网规格
			方孔间距/网丝直径(mm)
S型、LA型、LB型	0.5	25——250	0.75/0.26；0.40/0.22；0.25/0.16；0.18/0.13；0.16/0.09。
SS型、LAS型、LBS型

单联油滤器的基本尺寸见图1、2、3和表1、表2

表 1

公称通径DN	图号	结构和基本尺寸							法兰连接尺寸（CB/T46-1999）							安装尺寸					重量（kg）
		L		H	H1	H2	D0	δ	D	D1	D2	b	d0	n	Th	L1	L2	L3	L4	d1
		S型	LA LB型


25	594NTDF1Y/S-25-00	190		292	145	95	98	4	105	73	56	14	13	4	M12						8.58
	594NTDF1Y/LA-25-00		95
	594NTDF1Y/LB-25-00
32	594NTDF1Y/S-32-00	260		380	192	140	133	5	115	83	64	15	15	6	M14						14.89
	594NTDF1Y/LA-32-00		130
	594NTDF1Y/LB-32-00
40	594NTDF1Y/S-40-00	260			218	145			125	93	74										15.71
	594NTDF1Y/LA-40-00		130
	594NTDF1Y/LB-40-00
50	594NTDF1Y/S-50-00	300		416	240	145	168	6	135	103	84					230	200	90	60	15	24.58
	594NTDF1Y/LA-50-00		150
	594NTDF1Y/LB-50-00
65	594NTDF1Y/S-65-00	340		543	350	250	219		155	123	104	14				288	250	118	80	19	40.7
	594NTDF1Y/LA-65-00		170
	594NTDF1Y/LB-65-00
80	594NTDF1Y/S-80-00	400		570	370	265	242		170	138	118			8		347	315				47.46
	594NTDF1Y/LA-80-00		200
	594NTDF1Y/LB-80-00
100	594NTDF1Y/S-100-00	420		667	450	300	277		190	158	138					355	315	130	90		74.19
	594NTDF1Y/LA-100-00		210
	594NTDF1Y/LB-100-00

续表 1

公称通径DN	图号	结构和基本尺寸							法兰连接尺寸（CB/T46-1999）								安装尺寸					重量（kg）
		L		H	H1	H2	D0	δ		D	D1	D2	b	d0	n	Th	L1	L2	L3	L4	d1
		S型	LA LB型


125	594NTDF1Y/S-125-00	450		`1756	486	330	297	6		215	183	164	14	15	10	M14	385	345	130	90	23	88.68
	594NTDF1Y/LA-125-00		225
	594NTDF1Y/LB-125-00
150	594NTDF1Y/S-150-00	480		836	580	380	312			240	208	190			12		440	400	130
	594NTDF1Y/LA-150-00		240
	594NTDF1Y/LB-150-00
200	594NTDF1Y/S-200-00	570		975	685	438	372			310	273	250	17	17		M16	480	440	160	120	25	130.89
	594NTDF1Y/LA-200-00		285
	594NTDF1Y/LB-200-00

注：

⑴ 公称通径DN25-50油滤器，配置的法兰压力等级为≤1.6MPa；

⑵ 公称通径DN65-200油滤器，配置的法兰压力等级为≤1.0MPa；

⑶ 公称通径DN65-200油滤器，配置的法兰压力等级，可根据用户要求的法兰压力等级配置。

表 2

公称通径DN	图号	结构和基本尺寸							法兰连接尺寸（GB2506-1989）							安装尺寸					重量（kg）
		L		H	H1	H2	D0	δ	D	D1	D2	b	d0	n	Th	L1	L2	L3	L4	d1
		S型	LA LB型


25	594NTDF1Y/SS-25-00	190		292	145	95	98	4	100	75	60	14	11	4	M10						8.58
	594NTDF1Y/LAS-25-00		95
	594NTDF1Y/LBS-25-00
32	594NTDF1Y/SS-32-00	260		380	192	140	133	5	120	90	70	16	14		M12						14.89
	594NTDF1Y/LAS-32-00		130
	594NTDF1Y/LBS-32-00
40	594NTDF1Y/SS-40-00	260			218	145			130	100	80										15.71
	594NTDF1Y/LAS-40-00		130
	594NTDF1Y/LBS-40-00
50	594NTDF1Y/SS-50-00	300		416	240	145	168	6	140	110	90					230	200	90	60	15	24.58
	594NTDF1Y/LAS-50-00		150
	594NTDF1Y/LBS-50-00
65	594NTDF1Y/SS-65-00	340		543	350	250	219		160	130	110					288	250	118	80	19	40.7
	594NTDF1Y/LAS-65-00		170
	594NTDF1Y/LBS-65-00
80	594NTDF1Y/SS-80-00	400		570	370	265	242		190	150	128	18	18	8	M16	347	315				47.46
	594NTDF1Y/LAS-80-00		200
	594NTDF1Y/LBS-80-00
100	594NTDF1Y/SS-100-00	420		667	450	300	277		210	170	148					355	315	130	90		74.19
	594NTDF1Y/LAS-100-00		210
	594NTDF1Y/LBS-100-00

续表 2

公称通径DN	图号	结构和基本尺寸							法兰连接尺寸（GB2506-1989）								安装尺寸					重量（kg）
		L		H	H1	H2	D0	δ		D	D1	D2	b	d0	n	Th	L1	L2	L3	L4	d1
		S型	LA LB型


125	594NTDF1Y/SS-125-00	450		756	486	330	297	6		240	200	178	20	18	8	M16	385	345	130	90	23	88.68
	594NTDF1Y/LAS-125-00		225
	594NTDF1Y/LBS-125-00
150	594NTDF1Y/SS-150-00	480		836	580	380	312			265	225	202					440	400	130
	594NTDF1Y/LAS-150-00		240
	594NTDF1Y/LBS-150-00
200	594NTDF1Y/SS-200-00	570		975	685	438	372			320	280	258	22				480	440	160	120	25	130.89
	594NTDF1Y/LAS-200-00		285
	594NTDF1Y/LBS-200-00
