概述

     1. 用途： 4-72 型离心通风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自燃的，

对人体无害的，对钢材无腐蚀性的气体。B4-72 型风机可作为易燃挥发性气体的通风换气用。

     2. 适用环境：气体内不许有粘性物质，所含尘土及硬质颗粒物不大于 150 mg/m3。气体温度不得超过80 ℃

     3. 旋转角度：从电动机一侧正视，叶轮顺时针旋转，称为右旋风机，以“右”表示；叶轮逆时针旋转，称为

左旋风机，以“左”表示。风机的出口位置，以机壳的出风口角度表示。4－72 型风机 No.2.8～6 出厂时均做成一

种形式，使用单位根据要求再安装成所需要的位置，订货时不需注明。No2.8 出风口位置调整范围 0～225 °，间

隔是 45°。No 3.2～6 出风口位置调整范围 0°～225°，间隔是 22.5°。No.8～12 出风口位置调整范 围 0～

225°，间隔是 45°。No.16、20 出风口位置制成固定的三种： 0°、90°、180°，不能调整，订货时需注明。风

机的传动方式有 A、B、C、D 四种。4－72 型风机中，No.2.8～6采用A式传动，No.8～12 采用 C、D 式传动No.16

～20 采用 B 式传动。

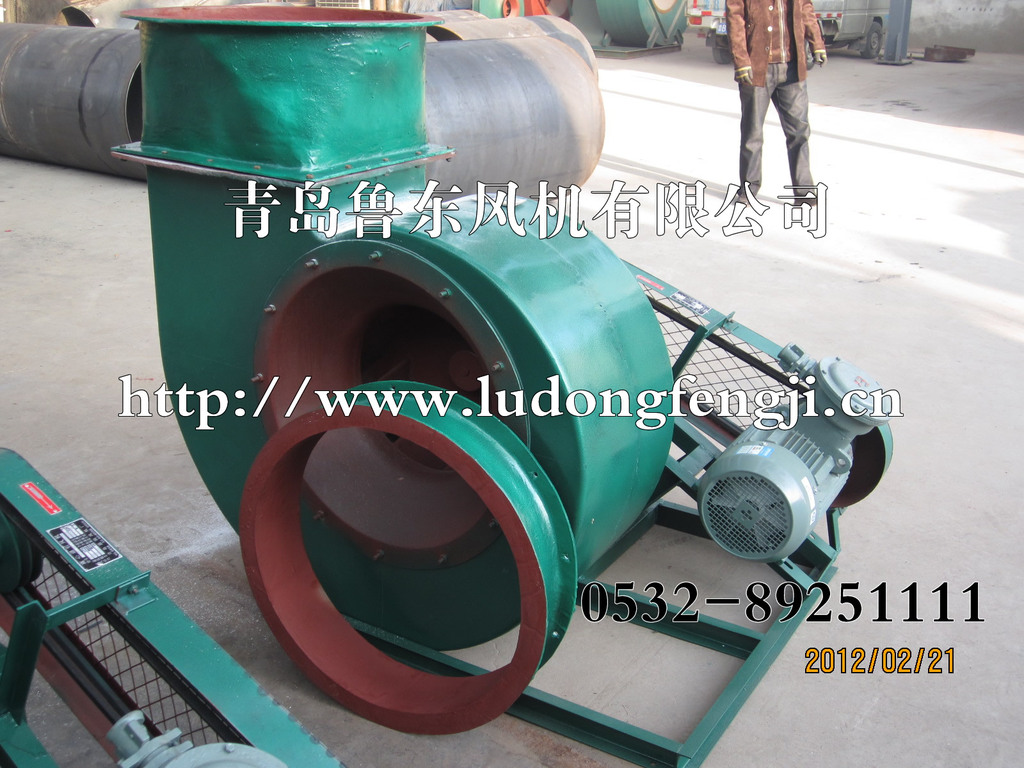

 4.  整体结构：4－72 型风机中 No 2.8～6 主要由叶轮、机壳、进风口等部分配直联电动机而组成。No.8～

20 除具有上述部分外，还有传动部分等。

     5.  叶轮：由10个后倾的机翼型叶片，曲线型前盘和平板后盘组成。用钢板或铸铝合金制造，并经过动、静

平衡校正，空气性能良好，效率高，运转平稳。

     6.  机壳：做成两种不同形式。No.2.8～12 机壳做成整体，不能拆开，No.16～20 的机壳制成三开形式，除

沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。

 7. 进风口：　制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，

且损失较小。


       8. 传动组：　由主轴、轴承箱、滚动轴承、带轮或联轴器组成。
