使用维护说明
一、 应用范围及结构
HX-220、250钻孔机与本厂生产的高强度双翼钻头配套,可在地下土层进行钻孔作业,成孔精度及效率较高。因此,被广泛应用于自来水、广电、移动、联通等工程地下穿越行业的作业。
HX-220型该钻机由交直流两用串激电机驱动,具有功率大,过载能力强,钻孔效率高等优点。钻机的安全采用双绝缘结构及机体内有离合器装置。壳体由高强度铝合金压铸成型,具有较高的强度。
HX-250型钻孔机使用的电源为三相380伏,其电机为三相电机,运转平稳,转矩输出稳定。变速箱用铝合金制造,齿轮用优质合金钢制造。设计有电流过载保护,双级转速输出,安全可靠,性能稳定。
二、安全说明
1、操作人员必须进行培训后才可操作。
2、注意作业场所环境:不可在有易燃易爆品场所作业,不允许在雨中、高湿度环境中作业。钻孔作业前应查清作业区内是否有电缆、燃气、有害气体管道存在,以防触电、泄漏事故发生。
3、检查所接电源电压是否与钻机标定电压相符,其误差值不大于±5%。
4、不可随意更换外接电源线。严禁用外接电源线拉动钻机。
5、操作人员必须穿合适的紧身衣服,必须穿绝缘鞋,戴绝缘手套、安全帽及防护眼镜
6、严禁带负荷启动钻机,以防损坏钻机及伤害操作者。
7、钻机在不使用、维修前及更换钻头时,必须切断电源。
三、使用说明
1、安装钻头。旋紧钻头后,应空载试转,确定钻头的旋转方向是否与标定方向一致,径向跳动符合规定要求。
2、固定机架。钻机要安装牢固可靠,根据孔的位置固定好钻机。
3、钻孔作业。先通水,水量要适中,严禁无水作业。起动时严禁带负荷。开始时要慢慢进给,当钻进2~3米后逐渐增大进给力直至进入正常钻进。如若发生转速降低,有异味,表明过载运行,应适当减小进给力,使钻机达到理想状态。
4、钻机过程中出现卡钻自动停机时,应采用人工方法排除后再起动电机,严禁采用强行通电起动电机的方法排除卡钻,否则会损坏电机。
5、当钻头接近钻通时给进压力要减小,钻通后钻头应提到孔外,然后关机。卸下双翼钻头换上回拖钻头,开始回拖,注意水量要加大,要使孔内的泥土流出来。
四、技术参数:
产品规格
|
额定电压
(V) |
额定频率
(HZ) |
输出功率
(kw) |
额定电流
(A) |
空载转速
r/min |
最大钻孔直径(mm) |
质量(kg) |
HX-220 |
220 |
50 |
4 |
15 |
800 |
220 |
|
HX-250 |
380 |
50 |
3.0 |
|
390/690 |
250 |
|
五、常见故障及排除方法
故障现象 |
可能产生原因 |
排除方法 |
钻机接通电源后电机不运转 |
1、电源不通。
2、断路器未复位或接触不良。
3、电机电极绕组故障。 |
1、 检查修复电源。
2、 检查修复断路器或更换断路器。
3、 检查定子绕组或换新电机。 |
钻机震动 |
1机架底座未固定牢靠。
2、升降体与齿轮条间隙过大。
3、升降体与钻机连接螺栓松动。 |
1、重新安装固定机架。
2、旋紧轨道衬铁,调整间隙。
3、紧固连接螺栓。 |
钻进速度慢 |
钻头磨损或径向跳动大 |
修磨或更换钻头 |
钻机漏水 |
密封件磨损 |
更换新密封件 |
钻机转速下降或电机发烫 |
钻机过载 |
空载运转时秒后再钻孔,适当减小进给力 |

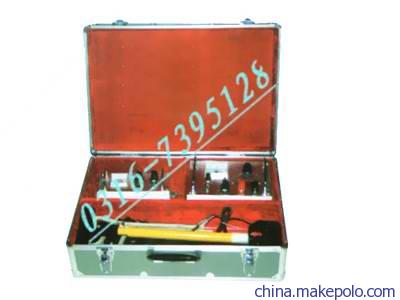

六、随机附件: 钻头 顶杆
