使用维护说明

一、   应用范围及结构

HX-220、250钻孔机与本厂生产的高强度双翼钻头配套，可在地下土层进行钻孔作业，成孔精度及效率较高。因此，被广泛应用于自来水、广电、移动、联通等工程地下穿越行业的作业。

    HX-220型该钻机由交直流两用串激电机驱动，具有功率大，过载能力强，钻孔效率高等优点。钻机的安全采用双绝缘结构及机体内有离合器装置。壳体由高强度铝合金压铸成型，具有较高的强度。

     HX-250型钻孔机使用的电源为三相380伏，其电机为三相电机，运转平稳，转矩输出稳定。变速箱用铝合金制造，齿轮用优质合金钢制造。设计有电流过载保护，双级转速输出，安全可靠，性能稳定。

二、安全说明

1、操作人员必须进行培训后才可操作。

2、注意作业场所环境：不可在有易燃易爆品场所作业，不允许在雨中、高湿度环境中作业。钻孔作业前应查清作业区内是否有电缆、燃气、有害气体管道存在，以防触电、泄漏事故发生。

    3、检查所接电源电压是否与钻机标定电压相符，其误差值不大于±5%。

4、不可随意更换外接电源线。严禁用外接电源线拉动钻机。

5、操作人员必须穿合适的紧身衣服，必须穿绝缘鞋，戴绝缘手套、安全帽及防护眼镜

6、严禁带负荷启动钻机，以防损坏钻机及伤害操作者。

7、钻机在不使用、维修前及更换钻头时，必须切断电源。

三、使用说明

1、安装钻头。旋紧钻头后，应空载试转，确定钻头的旋转方向是否与标定方向一致，径向跳动符合规定要求。

2、固定机架。钻机要安装牢固可靠，根据孔的位置固定好钻机。

3、钻孔作业。先通水，水量要适中，严禁无水作业。起动时严禁带负荷。开始时要慢慢进给，当钻进2～3米后逐渐增大进给力直至进入正常钻进。如若发生转速降低，有异味，表明过载运行，应适当减小进给力，使钻机达到理想状态。

4、钻机过程中出现卡钻自动停机时，应采用人工方法排除后再起动电机，严禁采用强行通电起动电机的方法排除卡钻，否则会损坏电机。

5、当钻头接近钻通时给进压力要减小，钻通后钻头应提到孔外，然后关机。卸下双翼钻头换上回拖钻头，开始回拖，注意水量要加大，要使孔内的泥土流出来。

四、技术参数：

产品规格	额定电压 （V）	额定频率 (HZ)	输出功率 (kw)	额定电流 (A)	空载转速 r/min	最大钻孔直径(mm)	质量(kg)
HX-220	220	50	4	15	800	220
HX-250	380	50	3.0		390/690	250

五、常见故障及排除方法

故障现象	可能产生原因	排除方法
钻机接通电源后电机不运转	1、电源不通。 2、断路器未复位或接触不良。 3、电机电极绕组故障。	1、            检查修复电源。 2、            检查修复断路器或更换断路器。 3、            检查定子绕组或换新电机。
钻机震动	1机架底座未固定牢靠。 2、升降体与齿轮条间隙过大。 3、升降体与钻机连接螺栓松动。	1、重新安装固定机架。 2、旋紧轨道衬铁，调整间隙。 3、紧固连接螺栓。
钻进速度慢	钻头磨损或径向跳动大	修磨或更换钻头
钻机漏水	密封件磨损	更换新密封件
钻机转速下降或电机发烫	钻机过载	空载运转时秒后再钻孔，适当减小进给力

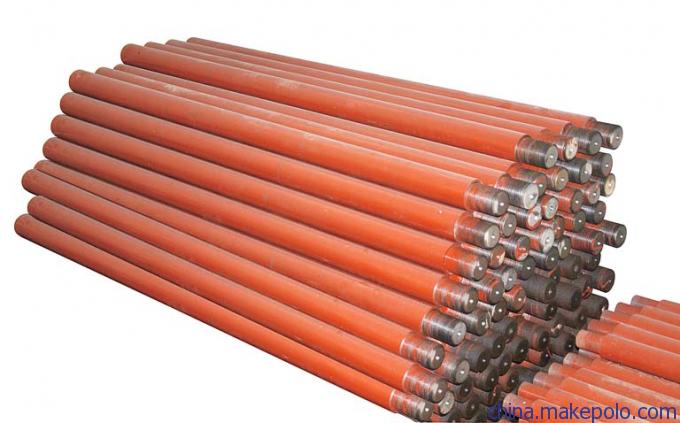

六、随机附件： 钻头   顶杆
