中山市鸿生电缆有限公司 专业生产HDMI线、DVI线、Displayport线、VGA线、网络线，等高品质音视频、电脑周边连接线。鸿生电缆、行业标准、既实现与高清视界的连接。公司拥有自主品牌“威视”。公司是HDMI协会成员，并拥有产品进出口自营权，产品远销亚、欧、美等国际市场。公司通过了ISO9001:2008质量管理体系认证，并且产品拥有CE、FCC、ROHS等认证。

欢迎访问我司以下网站：

                         http://zshongsheng.cn.alibaba.com/

                         http://www.hstecc.com

                         http://hshdmi.en.alibaba.com/

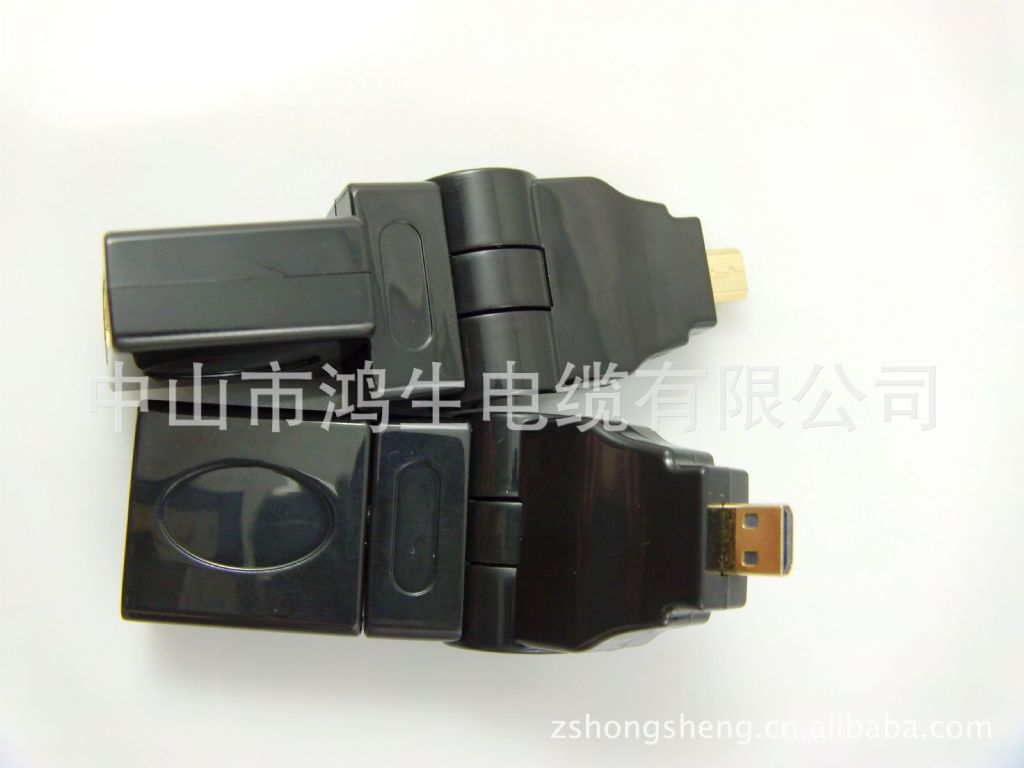

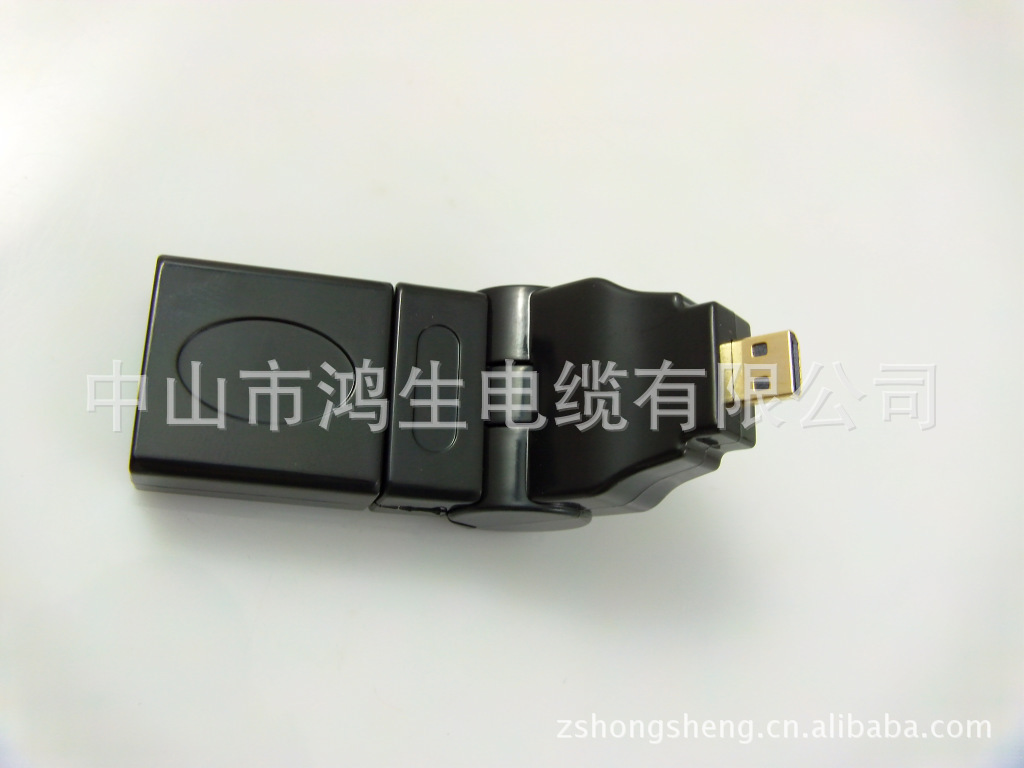

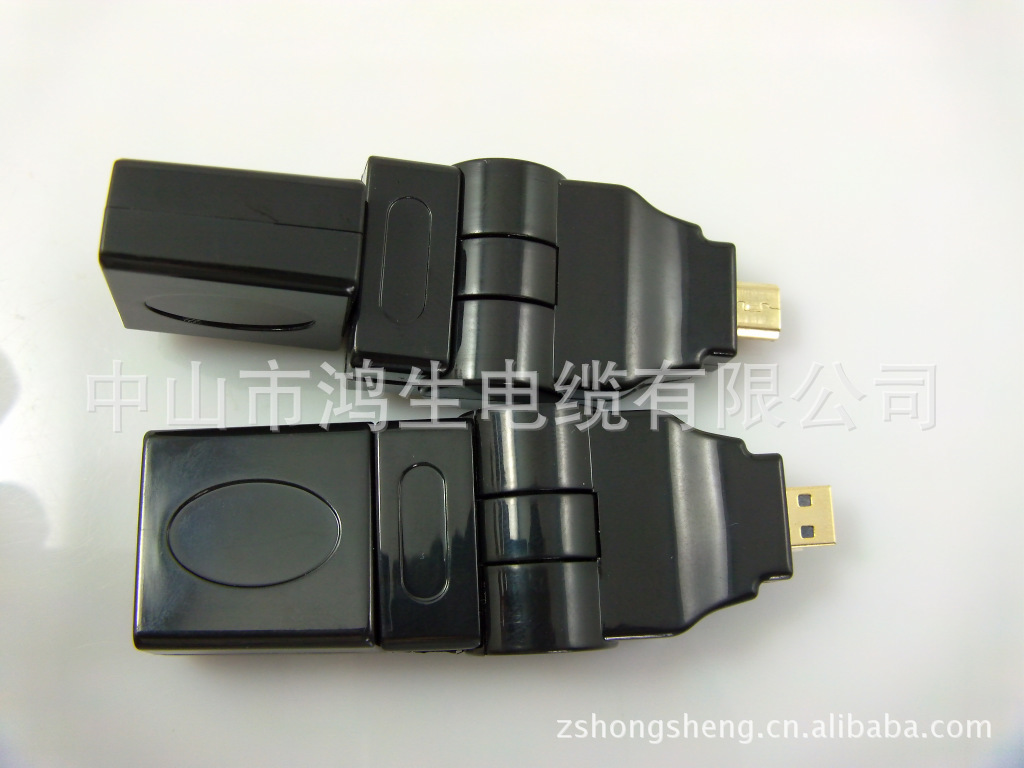

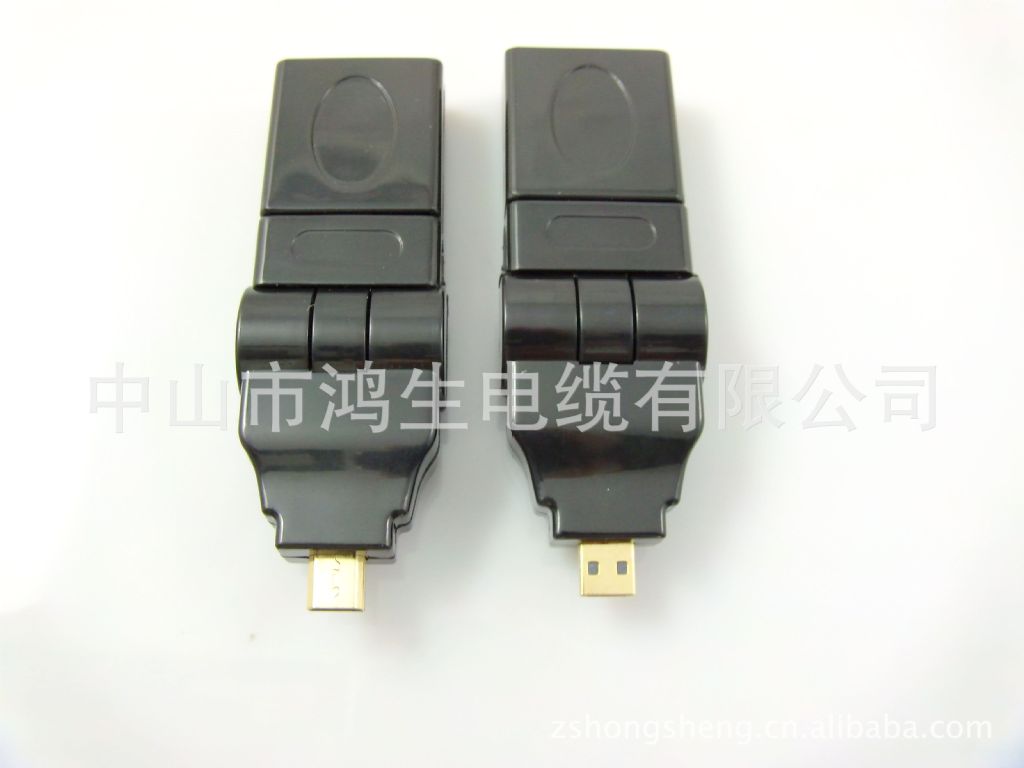

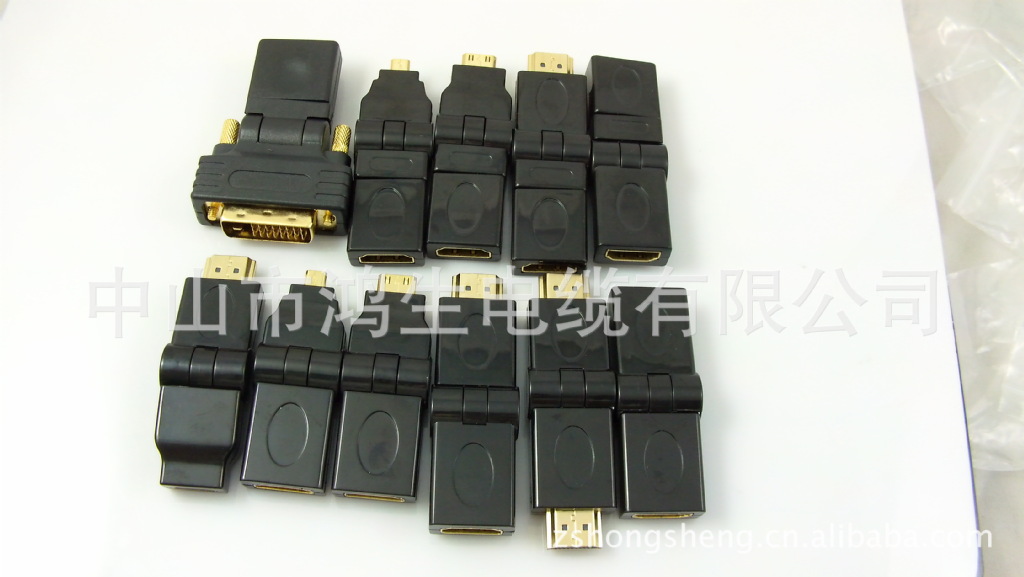

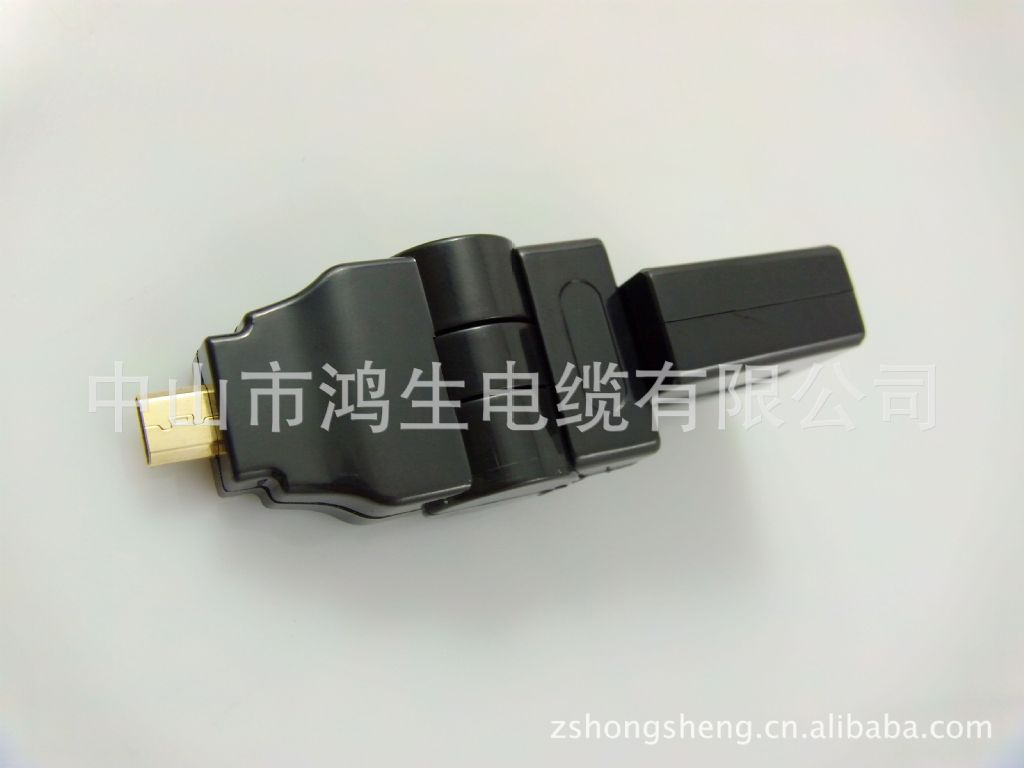

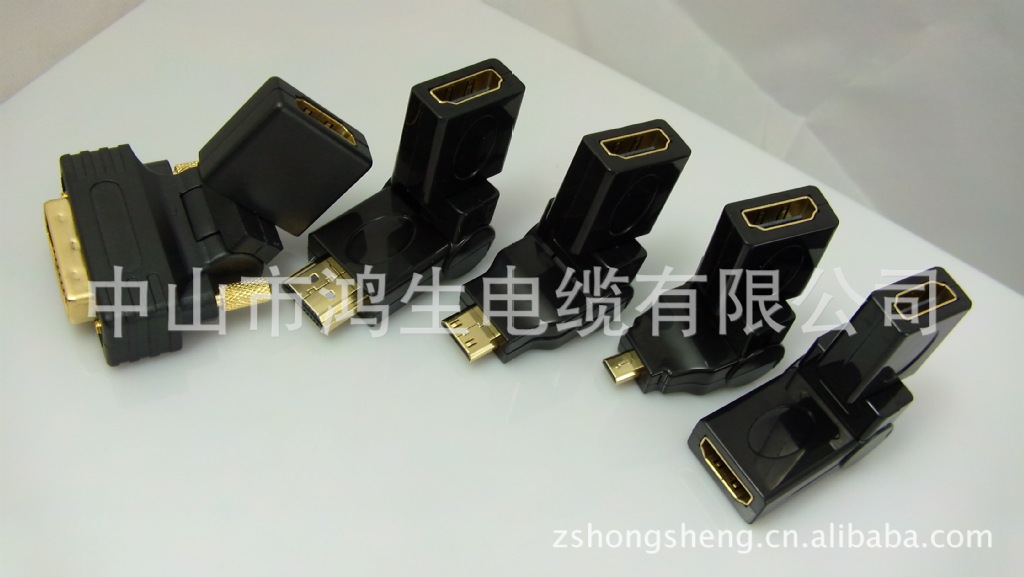

HDMI转接头明细图：

以下是HDMI 1.4规格中所带来的几项重大创新功能（选择合适的HDMI线是最关键的）：

HDMI以太网络通道：

HDMI以太网络通道技术在单一HDMI缆线中集成视频、音频与数据流，兼具HDMI连接的一流信号品质与 便利性，与家用娱乐网络的强大与弹性功能。HDMI以太网络通道在HDMI连接中加入专用的数据通道，提供 高达100 Mb/sec的双向高速网络功能。

音频回传通道：

HDMI 1.4的音频回传通道可让电视使用单一HDMI缆线，“上传”音频数据至A/V接收器或环 绕声控制器，使得您在设置设备时享有极大弹性，也不需要配置另外的S/PDIF音频连接。

一直以来，电视都能够经由一个HDMI连接接收多通道的音频，这也是目前一般的使用情况。电视的定 位是从讯源设备与其他连接的音频设备“下传”内容。在以前，如果使用者的电视带有内建调 谐器或是DVD播放器，并且希望将内容“上传”回音频系统，就必须再安装一般是S/PDIF缆线 的连接。

• 带有音频回传通道功能的电视可以经由HDMI，根据系统设置与使用者偏好，以上传或下传方式，传送 或接收音频。

• HDMI 1.3提出的口型同步（LipSync）功能，可自动补偿处理器所造成的同步滞后情况，使得音频不 论是上传或是下传，都能和视频保持同步。

HDMI 3D功能：

HDMI标准的最新版本为家庭影院欣赏3D视频，以及定义3D显示设备与讯源设备经HDMI连接交换信息的 输入/输出协议，建立了十分重要的基础架构。这是支持3D高达1080p分辨率的大众3D游戏与家庭影院市场 的重要里程碑。

3D技术发展迅猛，同时间有数项竞争技术齐头并进，因此HDMI 1.4规格为常见的3D显示技术定义了相 关协议，包括：

• 图帧、图线、图场可选方法
• 并排方法（全景与半景）
• 2D加深度方法

HDMI 1.4规格中有已支持3D格式的完整清单。

4K x 2K视频支持：

HDMI 1.4规格新增了远高于现有108Op系统的超高视频分辨率。4K x 2K是宽4,000线乘高2,000线的缩 写，也就是约4倍于1080p显示的分辨率。这个名词事实上包含了HDMI 1.4规格所支持的2种格式：

• 3840像素宽乘2160像素高
• 4096像素宽乘2160像素高

更多色彩空间：

尽管RGB仍是大多数视频应用中常见的色彩空间，但其他色彩模型，尤其是在数字摄影领域，也越来越 受欢迎。HDMI规格1.4版新增了对3种色彩空间（也称色域）的支持，让生产商能为在高清电视上欣赏数字 相片的用户呈现更好、更正确的色彩。除了RGB色彩与x.v.Color，HDMI标准对以下3种色彩空间提供原生 支持：                &n bsp;              &nbs p;

• sYCC601色彩                &n bsp;              &nbs p;                               &n bsp;
• Adobe RGB色彩
• Adobe YCC601色彩

这些色彩空间和x.v.Color相同，都定义了较传统RGB色彩模型更大范围的可用色彩，更接近人眼可见 全色域中更大范围的色彩区域。

微型HDMI接头：

除了HDMI标准之前版本所定义的3种类型的接头，HDMI 1.4规格还介绍了为手机、便携式照相机与其他 小尺寸便携式设备所设计的新款Type D接头。其尺寸相当于微型USB接头，将HDMI连接所有的电源与功能 需求，都装入一个小尺寸的外形设计。微型HDMI连接与其他HDMI接头一样采用19针设计，可以处理最高达 1080p的视频信号，为手持设备提供高品质的高清分辨率。此一新型接头在尺寸上比现行HDMI迷你连接器 小了50%。

HDMI CABLE规格明细：

一、HDMI线材采用对线加屏蔽结构传输数字信号

1、绝缘：发泡PE

 2、额定温度：60℃ OR 80℃

3、额定电压：30VOLTS

二、HDMI线材结构（近似DVI Cable）如下所述

1、4对影像传输线（24awg、26awg、28awg、30awg）负责支持R、G、B及Clock功能。

2、4－6芯的控制线负责支持CEC/DDC,SDA,SCL,Power Hot Plug Detect 功能。

3、4对个别用AL/Mylar屏蔽加5－6芯单芯电子线，集合后加双层屏蔽组合而成

三、HDMI线材之电气特性规格

*完全支持CEC信 号连接设备
*带宽高达10.2Gbps
*支持所有的高清TV格式(480P，720P， 1080I，1080P)

1、特性阻抗（差分阻抗）：100±10Ω（TDR）

2、远程串音：-26dB以下/cable

3、传播延迟差：对内延迟差15lpsec以下，对间延迟差2.42ns以下

4、电流：                    &n bsp; 0.5A           MAX
5、接触电阻：               10n0HMS           MAX
6、插合状态：               300AV             RMS
7、绝 缘电阻：              100MOHMS          MIN

四、特点：

*插头镀金防尘罩保护，即插即用，信号传输稳定
*线缆采用高纯度铜线芯 ，精密的绞线技术结 构
*导线双绞阻抗匹配工艺，最大程度减少信号交叉窜扰，确保信号无错传输
*模块化应力消 除结构，防止线缆弯折损伤，便于灵活移动，持久耐用
*信号对绞线采用125%专 用屏蔽铝箔，外层 采用高密度镀锡编织铜丝屏蔽

四、HDMI的应用

      HDMI线适合于下面的设备列表，请参考使用：

只要配备了HDMI接口，均可以享受高清数字化....

五、HDMI线材主要的规格

1、4P*30#+1P*30#+5C*30#+AB/UL20276 HDMI OD:5.5mm

2、4P*28#+1P*28#+5C*28#+AB/UL20276 HDMI OD:7.3mm

3、4P*26#+1P*26#+5C*26#+AB/UL20276 HDMI OD:8.0mm

4、4P*24#+1P*24#+5C*24#+AB/UL20276 HDMI OD:10.0mm

六、回顾历届展会与憧憬未来

七、我们的工厂

八、证书

 *******************鸿生电缆专注于高清电缆********************
