1、产品描述

WT5001-48L是一款OTP高音质的MP3语音芯片，8-BIT CISC; 支持 MP3解码，支持 WAV格式.;带有丰富的外设接口; 一个 SPI,支持 DMA; 驱动 16 欧姆耳机; 带实时时钟及万年历时钟模块功能;标准的RS232串口控制。双通道 LDO, 5.0V-3.3V; 3.3V-1.8V; 低功耗：待机电流为 60uA；控制播放响应快速，优于同类产品；适合用于需要更换语音或者时间较长、音质要求较高的场合。

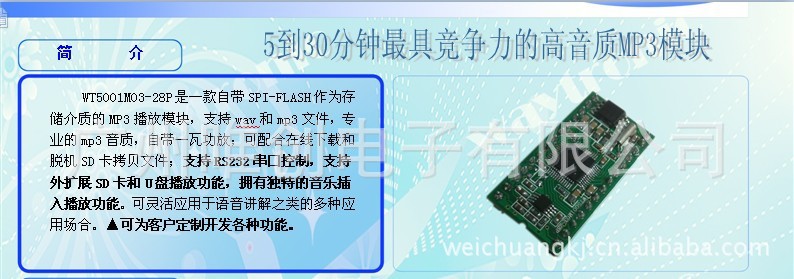

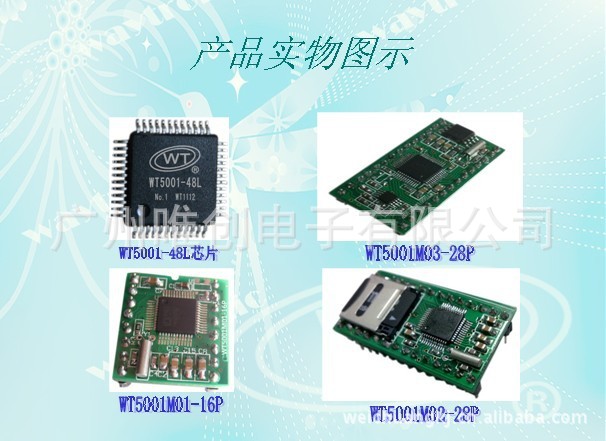

WT5001M01-16P、WT5001M02-28P和WT5001M03-28P三款MP3模块是以WT5001-48L为主控芯片开发的高音质的性能稳定的半成品模块。这三款模块都具有WT5001-48L的最小系统功能，自带SPI-FLASH作为存储介质，自带一瓦功放；串口控制功能，可在线下载音乐文件。在此基础上各自带有不同的特色功能，灵活配合各种情况的二次开发或直接使用。

2、WT5001-48L语音芯片特性

·WT5001-48L芯片封装为TQFP48，模块封装有DIP16和DIP28；

·8KB OTP，8-BIT CISC;

·DAC & MP3/WAV Decoder ，驱动 16 欧姆耳机，  SNR=93dB，支持 MPEG 1/2/2.5 Layer3，支持 MP3解码，10 频段均衡器可调;32 级音量可调，支持 WAV格式

·一个SPI，支持SPI-FLASH在线下载语音文件；

·支持SD卡、U 盘，SPI Flash存储方式；

·支持4M、8M、16M、32M和64M的SPI-FLASH；

·上电默认播放SPI-FLASH的内容；

·SD/MMC/MSPRO host Controller，最大支持2G容量，可控制播放SD卡内容，能脱机拷贝SD卡的内容到SPI-FLASH中；

·USB Host/Device，可控制播放U盘内容，能脱机拷贝U盘内容到SPI-FLASH中；

·拷贝时可通过设置iSound.mp3文件进行更改上电播放模式，包括上电是否自动播放，单曲是否循环、所有曲目循环或随机播放；

·三种拷贝方式，包括：按键上电拷贝、播放A、B键拷贝和串口命令拷贝；

·按键拷贝功能键，有按键上电拷贝和按键选择播放功能；

·A、B模式功能按键，有A、B键拷贝功能和A、B模式切换功能；

·一对一播放按键，控制播放对应地址语音，有两种播放循环模式选择；

·ADC按键，支持五个标准MP3功能按键，实现一个引脚控制多个按健；

·标准UART通信接口,默认波特率9600，可通过MCU或PC串口命令控制，通讯高效稳定；

·可控制插入音乐播放；

·可控制组合连续播放；

·可设置RTC，可设置定时时间；

·控制播放响应快速，优于同类产品；

·在有EEPROM时记忆设置的工作模式，上电自动识别模式。在模式切换过程中，指示灯闪烁表示模式切换成功后BUSY变低。

·内部自带一个复位模块；

·RTC实时时钟及万年历时钟模块功能；

·一个BUSY信号输出脚，当有音频正在播放时，输出高电平，平时为低；

·播放静音电流39mA以内，上电播放SPI时间0.8s以内，性能优越；

·支持FAT16，FAT32文件系统；

·长时间稳定工作，抗干扰能力强。

·双通道 LDO, 5.0V-3.3V; 3.3V-1.8V;

·可灵活支持各种语音开发方案。

3、WT5001-48L语音芯片及模块功能概述

WT5001-48L语音芯片是一款功能强大的OTP语音单片机芯片。WT5001-48L让语音芯片不再为控制方式而寻找合适的外围单片机电路，高度集成的单片机技术足于取代复杂的外围控制电路。功能操作方式简洁易懂，大大减少了使用和二次开发的时间。

在线SPI下载： 通过下载器和本司的下载编译软件，单简方便地将音乐下载到SPI-FLASH中。下载器使用简单，编译软件操作方便。

ADC标准按键：一个接口可控制五个按键，节省I/O资源；完全迎合市场上MP3的播放/暂停、停止、上一曲、下一曲、音量+、音量-等功能；

按键拷贝功能键：该按键功能脚的正常功能为：短按时，为下一曲播放功能，当到最后一首曲时就从新回到第一首曲，且曲目的播放模式为单曲循环模式；长按时，为上电拷贝功能，即在上电前先按住该功能键不放开，然后上电5S后，BUSY指示灯闪烁（表示进入拷贝）后，松开按键，直到BUSY指示灯停止闪烁变暗，拷贝成功。

A、B模式功能按键：短按A键上一曲选曲，长按A键3S就设置成A模式；短按B键下一曲选曲，长按B键3S就设置成B模式，按键以低电平有效。模式A：每次上电自动播放当前(存储器记忆)歌曲，播放一遍就停止。模式B：每次上电一次，就会播放(存储器记忆的)下一曲，播放一遍就停止；当上电播放到最后一曲时，再上电就从第一首开始播放。

一对一按键：当DATA14为高时DATA16\DATA17\DATA18\DATA19分别对应1、2、3、4段语音，低脉冲触发播放一遍就停。当DATA14为低时DATA16\DATA17\DATA18\DATA19分别对应1、2、3、4段语音，低电平保持时为单曲循环模式，当跳变到高电平时把正在播放的当前曲目播放完成就停止播放。

UART串口控制：标准的串口通讯协议，可通过发送命令控制指定音乐文件播放、存储器切换、播放循环模式切换、音乐插播、多曲目组合播放、RTC设置及读取、定时唤醒触发等功能；

iSound.mp3文档设置：通过设置iSound.mp3文件，放在SD卡里面内容的最后位置，一并拷贝到SPI-FLASH中，这样可以设置改变是否上电自动播放FLASH的音乐和曲目的循环模式。
