【产品简介】：

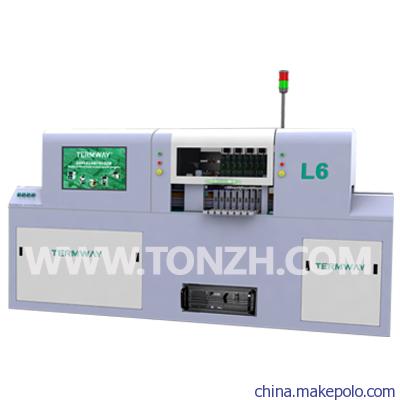

L6 贴片机是一款在线式LED 专用贴片机，可以和全自动丝印机、回流焊实现无缝接驳。用来实现大批量LED 电路板的组装，具有“在线式”“高速”“高精度”等特点。

【特点】：


1.电路板传动采用精密电机带动工业皮带配合精密导轨实现，有效提高贴片精度和电路板传动速度。
2.贴片头传动采用伺服电机配合高精密滚珠导轨，完成LED 的取料和放料动作。
3.配置6 组贴片头，相比1 组提高生产效率400%以上。
4.可自动视觉编程，不用手动输入元件坐标，编程简单，方便入门者便捷实用，满足大批量多品种生产的需求。
5.配置不同的喂料器可以满足不同的LED 贴装要求。
6.高性价比LED 贴片机，最适合大批量LED 生产。
7.整机由工业计算机配合专用软件控制，方便操作实用。
8.可以非常方便导入电路板CAD 数据。
9.可以非常稳定并且方便的完成LED 拼版的编程和贴装。
10.可以在软件中显示拼版中所有坐标点，并对其中的坐标进行微调，实现高精密的贴装。
11.可以在软件中设置各拼版的间距，并根据间距显示所有放料坐标，可以选择不贴的拼版。
12.软件可以实现六贴片头自动优化功能。
13.软件中增加XYZ 轴移动时的限位检测。
14.软件中增加了多档变速功能，可以根据移动距离查表得到最佳速度，并进行速度设置，可以提高机器长期使用的稳定性。
15.整机PCB 平台具备真空吸附功能，对大型PCB 板定位会更加平整，有效提高贴片精度，同时可以满足软灯条（FPC）的定位贴装。
16.机器实现电路板在线式传输，有效节约人工，提高效率。相比同类产品，可以节省至少一个操作人员。如果配置SP400 全自动丝印机。可以至少节省两个操作人员，提高了整条生产线的生产效率同时有效降低了客户的长期使用成本。

【标  配】：
1、计算机1 套
2、贴片头6 组
3、吸嘴6 个
4、真空吸附平台1 组
5、喂料器底盘GFTA-T06 1 组
【选 配 件】：
1、8mm，12mm，16mm 及24mm 自动喂料器
2、吸嘴
3、工业气泵
4、UPS 不间断电源
5、喂料器底盘GFTA-T06

【技术参数】

	L6
最大电路板面积	1200×350mm
最大移动范围	X 轴1500mm，Y 轴410mm
Z 轴最大移动范围	15mm
实际贴片速度	13000-15000cph
理论最大贴片速度	18000cph
重复贴片精度	±0.05mm
对位方式	视觉定位+机械定位
可以贴装元器件	0603 以上阻容件及各种LED 芯片,同时满足SOP SOT芯片的贴装
编程方式	自动数据导入/视频学习/键盘输入
带式喂料器	8mm，12mm，16mm 和24mm 电动智能喂料器
喂料器数量	可以放置6 个GF 系列电动智能喂料器（可选配最多12 个GF 系列喂料器）
操作系统	WINDOWS XP
压缩空气	大批量生产可选配工业气泵
电源	220V,50Hz，4.5Kw
重量	500kg
外形体积	2600×760×1500mm
