详细描述

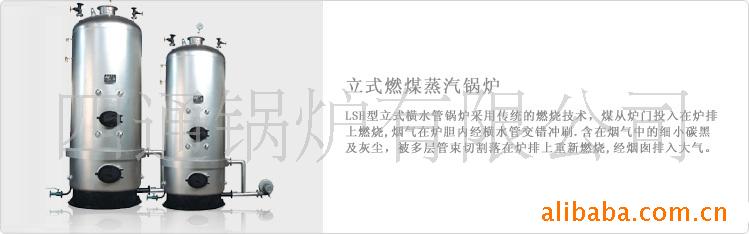

立式横水管燃煤蒸汽锅炉由封头、锅筒、炉胆顶、炉胆、弯水管等主要受压部件组成。锅炉炉排搁置在炉胆 内 U 形下脚的上部 , 火焰 直接冲刷炉胆和装在炉胆内的弯水管;立式弯水管锅炉的结构特点是:炉胆内装有内弯水管,增加了辐射受热面积。但由于炉胆水冷程度较大,炉温相应降低,因此,一般适于烧优质煤。如在炉内加砌耐火砖,保持炉膛较高温度也可烧较差煤种。水循环较好, 凡被烟气冲刷的部位都有水冷却, 整个结构弹性好。
燃烧部分采用双层炉排燃烧室,升温、升压快,对未燃尽气体经过二次燃烧,起到燃烧充分,消烟、除尘的作用。炉体上部布置的弯水管为对流受热区,炉体下部布置的炉排管及炉胆为辐射受热区,炉体结构和烟气流程,布局合理,传热良好,该锅炉设计合理,结构简单,操作、维修方便,占地面积小,基建投资少,是小型企事业单位生产用汽,取暖等较理想的设备之一。
燃煤蒸汽锅炉性能特点:
1、本炉与旧式立式锅炉比较,受热面积大,升温升压快,耗煤少、热效率高,可节约煤25-30%。
2、一炉多用,方便用户,该炉生产蒸汽可用于食堂蒸饭、餐具消毒、浴池加热、生产用汽、局部房间采暖供热等。
3、本炉采用自然通风,不需要鼓风机和引风机,无噪音。
4、结构紧凑,安装、操作、维修方便,可整体搬运,适合流动性的单位使用。
5、用蒸汽加热浴池、食品、取暖、蒸饭等,压力表刻度严格控制在设计压力内,工作压力任何时候不得超压运转。
本蒸汽锅炉适用范围:
可用于纺织、印染、造纸、食品、橡胶、塑料、化工、医药、钢铁、冶金等工业产品加工工艺过程所需蒸汽,并可供企业、机关、宾馆、学校、餐饮、服务性等行业的取暖、洗浴、空调及生活热水。


下面的是卧式蒸汽锅炉的参数:
DZL型链条炉排锅炉,是一种卧式三回程水火管混合式锅炉,在锅筒内布置一束螺纹烟管。炉膛左右二侧装有光管水冷墙。采用轻型链条炉排实现机械加煤,配有鼓风机、引风机进行机械通风,并装有刮板式出渣机实现自动出渣。该炉前后拱采用新型的节能技术炉拱。燃料自煤斗落到炉排上,进入炉膛燃烧后,火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱,再由前烟箱折回锅内管束,通过后烟箱进入省煤器,然后由引风机抽引通过烟道至烟囱排向大气。 性能特点: 1、受热面布置充分、合理,锅炉升温、升压快,出力足,热效率高;锅炉热效率在77%以上,高于《工业锅炉通用技术条件》标准。 2、炉排分风仓进风,各风仓风量独立可调,炉排无级调速,适应煤种广,燃烧充分。 3、组装程度高,安装周期短,安装费用少;快装出厂,到使用现场后,装接阀门仪表,鼓、引风机、烟风管道、省煤器、除尘器、出渣机。上煤机及水电路等即可运行,且具有起动生火快等特点。 4、电控柜配备齐全的自动控制和监测仪表,自动化程度高,安全可靠,操作简便。操作实现了机械化,减轻了司炉工的劳动强度。 5、结构紧凑、占地面积小,锅炉房单层布置,基建投资省。 | |
参数\数据\型号 | SZL4-1.25-AⅡ SZL4-1.6-AⅡ SZL4-2.5-AⅡ | SZL6-1.25-AⅡ SZL6-1.6-AⅡ SZL6-2.5-AⅡ | SZL10-1.25-AⅡ SZL10-1.6-AⅡ SZL10-2.5-AⅡ | SZL15-1.25-AⅡ SZL15-1.6-AⅡ SZL15-2.5-AⅡ | SZL20-1.25-AⅡ SZL20-1.6-AⅡ SZL20-2.5-AⅡ | 额定蒸发量t/h | 4 | 6 | 10 | 15 | 20 | 额定工作压力MPa | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 额定蒸汽温度℃ | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 给水温度℃ | 20 | 60 | 60 | 104 | 104 | 受热 面积 | 锅炉本体m2 | 98.6 | 149.2 | 235.6 | 295 | 358 | 省煤器m2 | 35.2 | 87.2 | 174.4 | 354 | 354 | 炉排有效面积m2 | 5.3 | 7.8 | 11.8 | 17.3 | 21 | 本体水容积m3 | 5.5 | 7.3 | 12.8 | 15.3 | 21.6 | 锅炉效率% | >78 | >80 | >80 | >80 | >80 | 适用燃料 | Ⅱ类烟煤 | 燃烧耗量Kg/h | 643.7 | 941.4 | 1568.9 | 2199.1 | 3086.4 | 最大运输件尺寸m | 7.5×2.6×3.5 | 6.1×3.1×3.5 | 7.6×3.4×3.5 | 9.6×3.4×3.5 | 11×3.4×3.5 | 最大运输件重量t | 30 | 25 | 31 | 40 | 42 | 安装后外形尺寸M | 7.5×2.6×4.6 | 9.5×5.5×6.2 | 9.8×5.7×6.2 | 10.9×5.7×6.7 | 12×5.8×6.8 | 引风机 | 型号 | YX9-35 No8C右0o | GY6-1右0o | GY10-15右0o | Y5-47 12D右0o | y5-47 12.4D右0o | 流量(m3/h | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | 风压(Pa) | 2805-3041 | 3220-3060 | 3714-3802 | 3628-3393 | 387-3619 | 电动机功率(kw) | 22 | 30 | 55 | 75 | 90 | 鼓风机 | 型号 | T4-72 4.5A右225o | T4-72 5A右225o | GG10-1右225o | G4-73 9D 右225o | G4-73 9D右225o | 流量(m3/h | 5360-10288 | 7352-10249 | 10000-22500 | 23003-32079 | 23003-44128 | 风压(Pa) | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | 电动机功率(kw) | 7.5 | 11 | 15 | 30 | 37 | 给水泵 | 型号 | DG6-25×7 DG6-25×8 DG6-25×12 | DG6-25×8 DG6-25×9 DG6-25×12 | DG12-25×7 DG12-25×8 DG12-25×12 | DG25-30×5 DG25-30×6 DG25-30×10 | DG25-30×6 DG25-30×7 DG25-30×10 | 流量(m3/h | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | 杨程m | 175/200/300 | 200/225/300 | 175/300/300 | 150/180/300 | 180/210/300 | 电动机功率(kw) | 7.5/11/15 | 11/15/18.5 | 15/15/22 | 22/30/45 | 30/30/45 | 调速箱 | 型号 | GL-5P | GL-10P | GL-16P | GL-20P/Ⅱ | GL-20P/Ⅱ | 电动机功率(kw) | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | 出渣机 | 型号 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 | 电动机功率(kw) | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | 除尘器型号 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 |
|
| 注:由于本公司产品不断改进,以上产品参数将不断更新,本页所列仅供参考。表列锅炉品种为本厂代表产品,如需其他型号参数锅炉可打电话:0394-6773088 |
