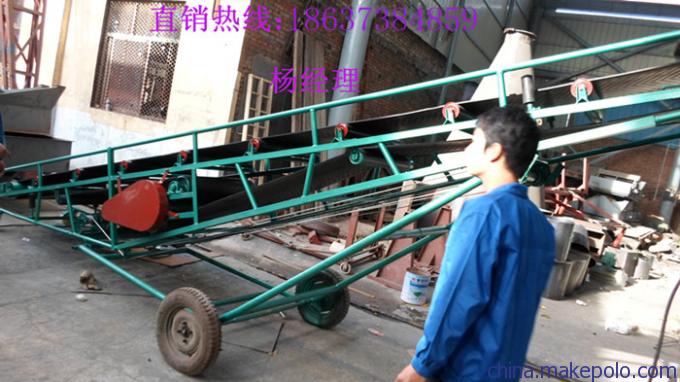

一、产品简介及主要用途
移动式汽车袋装装车机分为高台移动式装车机和落地移动式装车机两大系列产品，是我公司研制开发的新一代袋装装车设备。该设备生产率高，节能省力，其生产率和经济效益是人工运袋装车的十几倍，该设备先进的技术和优良的使用性能为众多的用户所共识，是目前水泥厂袋装装车作业的首选设备。
DY型移动式装车机除水泥厂外，本产品还可广泛用在化肥、粮食等行业，用于各种袋装产品的输送及装车作业。
二、工作原理
产品包装袋从横向输送机上的卸袋挡板装置处，经过转弯溜槽滑落到装车机进料输送装置上。包装袋经平皮带输送装置和升降皮带输送装置的输送，经托板落到汽车车厢内。操作工人用手握住操作扶手并控制设在扶手内侧的电器控制按钮，调整升降皮带输送装置的高度和整机的纵向位置，并对落下的包装袋落点进行调整，即可完成整个汽车的装车作业。
因为DY型移动式装车机整机纵向移动距离有限，且横向输送机上落下的包装袋必须落在装车机进料输送装置的输送带上，所以每台装车机原则上只能对应接受一条横向输送机的卸料。如横向输送机位置布置正确，装车机的最大纵向移动距离均能满足一般中型货运汽车的装车要求。
三、主要结构
DY型移动式装车机主要由平皮带输送装置和行走机构、升降动力装置、升降皮带输送装置组成：
1. 平皮带输送装置和行走机构：
平皮带输送装置用来承接横向输送机上落下的成品袋，其下端装有车轮，其中的一组车轮为行走机构的主动车轮，车轮轮轴上的链轮经链条与驱动装置电机轴上的链轮连接。行走机构可在操作人员控制下，使装车机在指定位置准确停车。
平皮带输送装置带宽650mm，主动滚筒与改向滚筒直径均为219mm。主动滚筒轴的一端与摆线针轮轮减速电机的链轮相连接，由减速电机带动旋转。主动滚筒轴的另一端装有链轮，此链轮作为主动链轮通过链条带动升降皮带输送装置的主动滚筒转动。
2. 升降动力装置：
升降皮带下装有机上一组电动丝杠或油缸装置。通过杠杆的伸缩改变升降皮带输送装置与平皮带的夹角，用来调整落袋高度。
- 升降皮带输送装置：
平地移动式装车机的升降皮带尾部经滚筒与平皮带输送机连接，通过主动滚筒轴、轴承及轴承座可转动。出料输送装置带宽与进料输送机相同，也是650mm，主动滚筒与改向滚筒直径均为219mm。出料输送装置操作人员在出料输送装置的头部操作,通过设在右侧的按钮控制装车机的装车作业。
四、主要技术参数：
|
1 |
产品型号 |
DY-650 |
|
2 |
装车能力 |
2000袋/小时 |
|
3 |
物料种类 |
水泥、化肥、粮食等。 |
|
4 |
输送带宽度 |
650 mm |
|
5 |
输送带速度 |
1.0 m/s |
|
6 |
平皮带输送装置滚筒直径 |
219mm |
|
7 |
升降皮带输送装置滚筒直径 |
219mm |
|
8 |
升降皮带输送装置
俯仰角度 |
平地 |
-25°～25° |
|
9 |
升降皮带输送装置
垂直移动高度 |
平地 |
1700mm |
|
10 |
升降皮带输送装置升降速度 |
（垂直） 120mm/s |
|
11 |
行走机构速度（正、逆） |
12m/min |
|
12 |
行走距离 |
平地 |
DY-04 |
4m |
|
DY-06 |
6m |
|
13 |
荐用轨道 |
P18 |
|
14 |
轨距（轨道内距） |
1235mm |
|
15 |
皮带输送装置功率 |
3 kw |
|
16 |
升降功率 |
1.1 kw |
|
17 |
行走功率 |
2.2 kw |
|
18 |
整机容量 |
6.3 kw |
|
19 |
电源 |
380 V |
|
20 |
外形尺寸
（长×宽×高）mm |
平地 |
DY-04 |
8000×1400×2550 |
|
DY-06 |
11000×1400×2550 |
|
21 |
整机重量 |
平地 |
DY-04 |
3650kg |
|
DY-06 |
4450kg |
