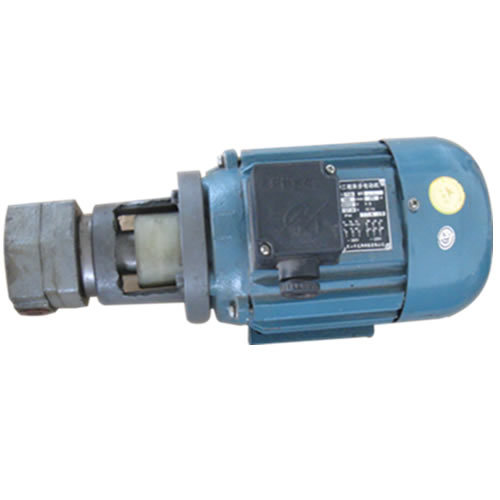

BB-B※YJZ摆线油泵电机组(立式)外形图
BB-B※YJZ摆线油泵电机组(立式)技术规格

型号	电机型号	外形尺寸
		L	L1	L2	L3	F	C1	b	b1	D	A	A1	H	H1	H2	B	P	N	K1	K2	4-Φ
BB-B4YJZ	JW6324	331	112	200	97	68	35	80	100	126	100	126	92	63	9	72	90	2	Z3/8"		9
BB-B6YJZ		360	123
BB-B10YJZ		369	132
BB-B16YJZ	JW7114	432	167	235	105	95	40	90	115	144	112	138	117	71	10	95	105	3	Z3/4"
BB-B25YJZ	JW7124	441	176
BB-B40YJZ	Y802-4	458	180	245	150		50	100	130	165	125	165	134	80		110	200	4	Z3/4"		10
BB-B50YJZ	Y90S-4	481	188	260	155	98	56			175	140	180		90	12
BB-B63YJZ		488	195
BB1-B63YJZ																			Z1"	3/4"
BB2-B63YJZ																			Z1"	Z1"
BB-B80YJZ	Y90L-4	534	202	285		100		125	155				154			130		5	Z1"
BB-B100YJZ		541	209
BB-B125YJZ	Y100L1-4	585	228	320	180	110	63	140	176	205	160	205		100	14		250
BB1-B125YJZ																			Z1/4"	Z1"	12
BB2-B125YJZ																			Z1/4"	Z1/4"

油泵使用说明：1、本油泵适用于低压液压传动，用以输送粘度为1-8℃的矿物油，油油在10℃-50℃的油液中工作，转速为1500转/分。

2、油泵应尽量接近油箱，吸入高度不大于500mm。

3、油泵应牢固地加以固定，不得有松动现象，以免发生振动。

4、为保持油泵的正常动转和使用寿命，传动应用弹性联轴器，油泵中心线误差不得大于0.2mm。

5、为保证油泵长期使用，其所抽送的油液必须清洁，不应有任何腐蚀性物质和机械杂质，油泵吸入口应设置过滤器。

6、油泵使用时按后盖的箭头指示方向旋转，逆转会影响油泵的工作性能。

7、油泵后盖下端Z1/8"管牙口为油泵泄漏油外排口，使用时须保持通畅，不得堵死。

8、如用户有特殊要求，油泵改为内泄漏型或者采用BB-B Y型油泵时，第7条不适用，必须将ZZ1/8"管牙口用油塞堵死，否则将影响油泵正常工作。

油泵常见故障的原因：

1、使用时若发现不吸或油量不足，应检查油泵旋转方向是否正确，滤油器和管道是否被堵，接头是否扳紧，吸入高度是否太大等。

2、使用时若油泵不能调压时，则应检查溢流阀是否失灵，油泵泄漏是否严重，液压系统是否封闭，压力表是否损坏等。

3、使用时若发现异常噪声，则应检查吸油口是否被堵，接头各接合面是否漏气，油泵传动部份联轴器是否同心，有没有外来振动，油液粘度是否太大，是否吸不上油等现象。

备注：需配防爆电机及变动电机功率，订货请注明
