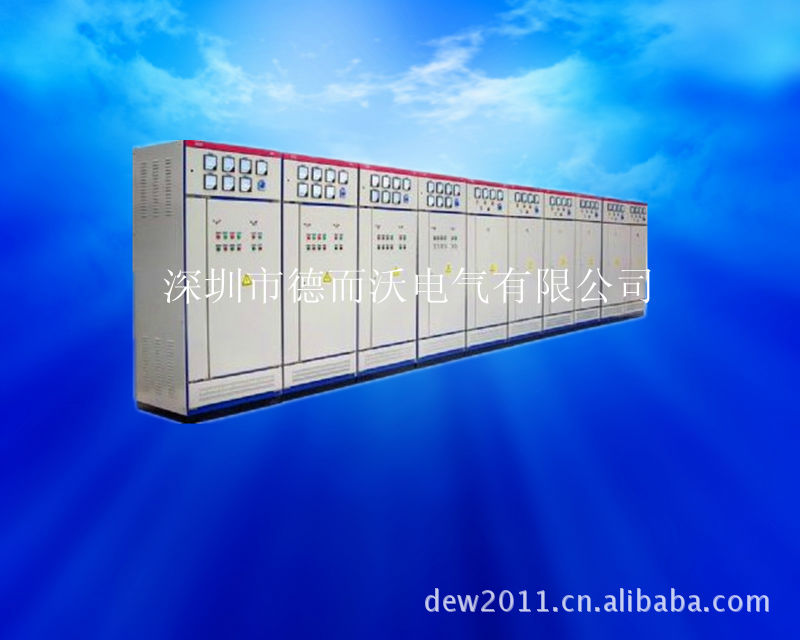

GGD低压配电柜主要用途与适用范围

配电箱（柜）主要分为标准位数箱、挂墙式非标箱、落地式配电柜。

配电箱（柜）适用于三相交流50Hz 或60Hz,额定电压380V 的供配系统。能广泛用于建筑/工厂/学校/商

厂/机关等场所,也可作为频繁转换及小功率动力线路的过载、短路、欠压、漏电保护。

1.1本设备依据标准

GB 7251.1-2005低压成套开关设备和控制设备 第一部分：型式试验和部分型式试验成套设备

GB 7251.3-2006低压成套开关设备和控制设备 第三部分:对非专业人员可进入场地的低压成套开关设

备和控制设备

IEC60439

1.2正常使用条件

1.2.1周围空气温度不得超过+40℃，而且在24h 内其平均温度不得超过+35℃。周围空气温度的下限为-5℃。

1.2.2大气条件：空气清洁，在最高温度+40℃时，其相对湿度不得超过50%。在较低温度时，允许有较大的

相对湿度。例如：+20℃时相对湿度为90%。但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。

1.2.3海拔高度不超过 2000m。

1.2.4污染等级 3。

1.2.5如果上述使用条件不能满足时，应由用户和制造厂协商解决。

1.3运输、储存和安置条件

1.3.1如果运输、储存和安置时的条件例如温度和湿度与1.2 中的规定不符时，应由用户与制造厂签定专门

的协议。

如果没有其他的规定，温度范围在-25°C～+55°C之间适用于运输和储存过程。在短时间内(不超过24h)可

达+70°C。

设备在未运行的情况下经受上述高温后，不应遭受任何不可恢复的损坏,然后在规定的条件下应能正常工

作。

2电气参数

2.1额定绝缘电压： 500V~660V

2.2额定工作电压

2.2.1主电路工作电压：交流380V

2.2.2辅助电路工作电压：交流220V、380V

2.3额定电流：800A 以下

2.4额定频率：50Hz 或60Hz

2.5外壳防护等级：IP30、IP40、IP54、IP65
