NO

零件名称

A41Y-160材料

A41Y-160P材料

A41Y-160R材料

1

法兰

35/35CrMoA

2Cr13

1Cr18Ni9Ti

2

阀座

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

3

阀体

35/40

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

4

阀瓣

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

5

导向套

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

6

弹簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料

7

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

8

阀盖

ZG230-450

1Cr18Ni9Ti

1Cr18Ni9Ti

9

调整螺杆

45

2Cr13

2Cr13

10

阀帽

ZG200-400

1Cr18Ni9Ti

1Cr18Ni9Ti

阀座、阀瓣密封面

堆焊Co基硬质合金

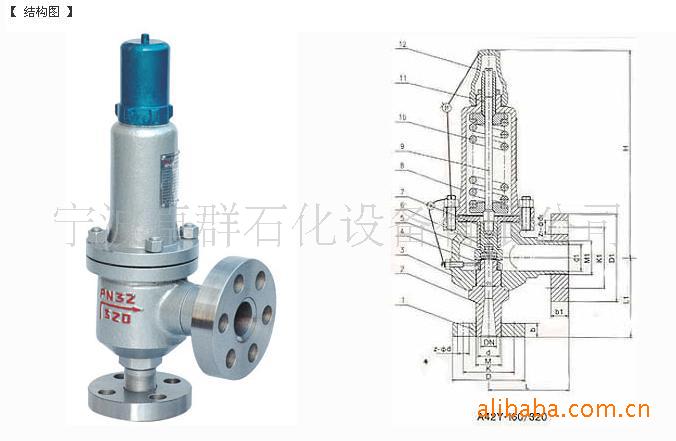

型号

公称
通径

do

d

M

D

K

Z-ød

b

d1

M1

D1

K1

Z1-ød1

b1

L

L1

≈H

A41Y-160
(单法兰)

15

8

20

M24×2

95

60

3-18

20

/

M33×2

36

/

/

/

50

80

85

20

10

25

M27×2

95

60

3-18

20

/

M33×2

48

/

/

/

50

80

85

25

12

28

M33×2

105

68

3-18

20

/

M33×2

48

/

/

/

50

80

85

A41Y-160

10

8

18

M24×2

95

60

3-18

20

29

M42×2

115

80

4-18

22

95

100

261

15

8

20

M24×2

95

60

3-18

20

29

M42×2

115

80

4-18

22

95

100

261

20

10

27

M33×2

105

68

3-18

20

29

M42×2

115

80

4-18

22

95

100

261

25

12

28

M33×2

105

68

3-18

20

50

M64×3

165

115

6-26

32

130

135

285

32

12.14.16

37

M42×2

115

80

4-18

22

50

M64×3

165

115

6-26

32

130

135

285

40

20

47

M52×2

165

115

6-26

28

65

M80×3

200

145

6-29

40

165

165

350

50

25

58

M64×3

165

115

6-26

32

80

M100×3

225

170

6-33

80

165

165

380

A41Y-320

10

8

18

M24×2

95

60

3-18

20

29

M42×2

115

80

4-18

22

95

100

261

15

8

27

M33×2

105

68

3-18

20

29

M42×2

115

80

4-18

22

95

100

261

20

10

30
