1.1导热油炉的定义：

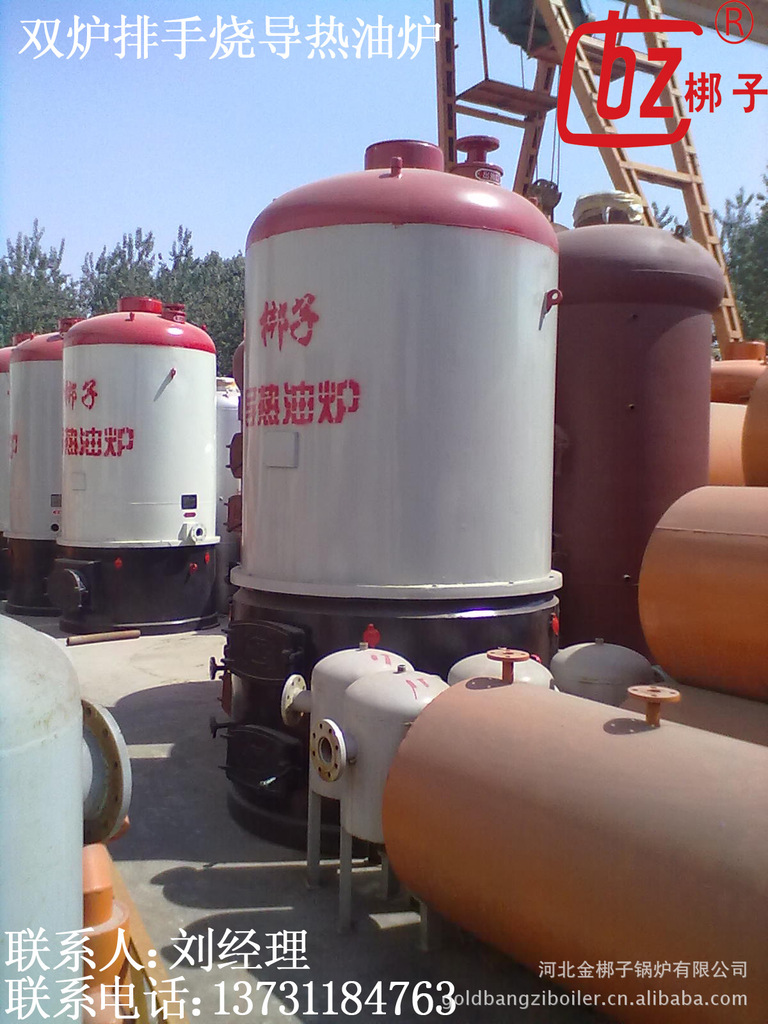

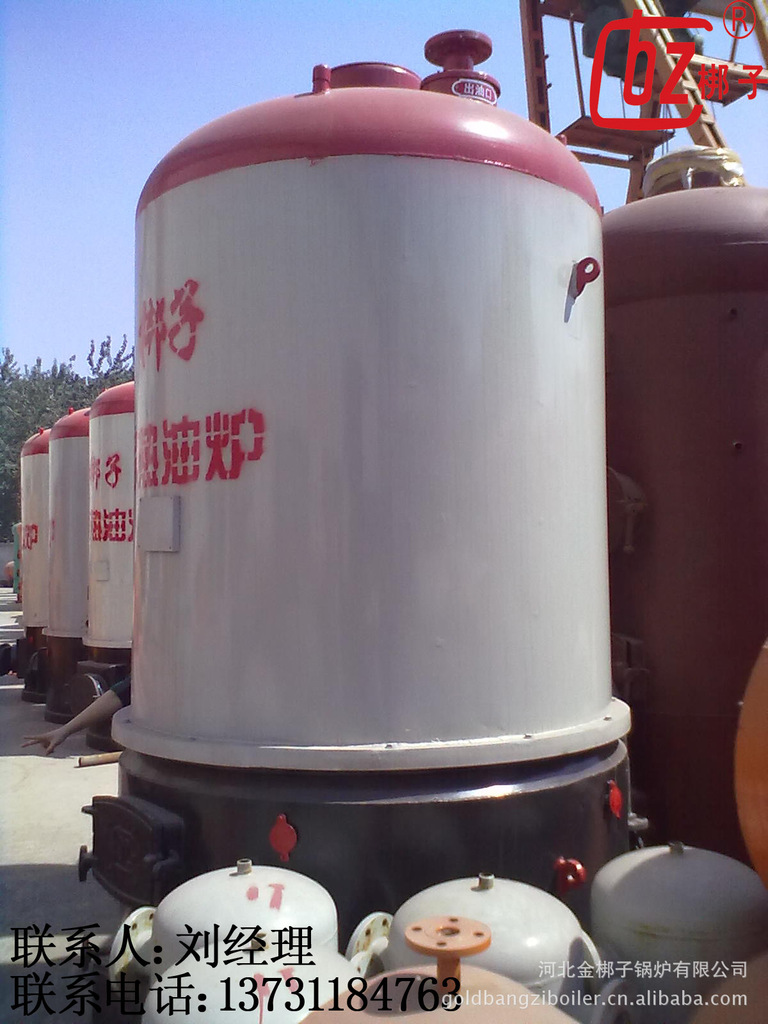

YGL系列有机热载体燃煤加热炉，是以烟煤为燃料，导热油为载热体，利用循环油泵强制液相循环将热能输送给用热设备后继而返回重新加热的特种工业炉。

1.2产品组成：

向您成套提供热载体炉系统的主机、辅机及有关技术文件，是我们站在方便您使用的立场而进行的周密考虑，希望能使您满意并请熟悉它们的组成及其作用，逐一查收。

⑴有机热载体炉主机由炉本体和燃烧室两大部分组成。

⑵加热炉系统由供热系统、燃烧系统、电气控制系统三大部分组成。

供热系统的辅机由膨胀槽、贮油槽、热油循环泵、注油泵、过滤器、油气分离器等组成。

燃烧系统的辅机由鼓风机、引风机、除尘器等组成。

电气控制系统由电控柜及其检测、显示仪表等组成。

由于炉型大小和燃烧方式的不同，某些炉型的组成有所变化，具体依照供货清单。

1.3产品特点：

⑴能在较低的运行压力下，获得较高的工作温度。

⑵以煤代电，以煤代油，经济效益高，短期内可回收投资。

⑶液相输送热能，在＜300℃时载热体较水的饱和蒸汽压力小70～80倍，且在寒冷地区导热油不易冻结。

⑷可替代水资源贫缺地区的以水为介质的蒸汽锅炉供热、闭路循环供热，热利用效率较高。

1.4产品介绍：

我公司生产的盘管式导热油炉结构在二代导热油炉的基础上多方面进行了革新设计，在国内同行业中率先推出了具有金梆子特色的导热油炉的新一代产品(节省燃料可达30%)，每年按10个月每年可为用户省出一台锅炉，得到了广大用户的认可，我公司新型导热油炉于2009年4月14日申请批准，并于2010年2月17日授权获得“多层立式盘管导热油炉”实用新型专利。

金梆子导热油炉与其他厂家导热油炉比较

（立式导热油炉—盘管式）

    金梆子锅炉公司于2008年对导热油炉进行了革新设计，多方面做出了改进，现在我们就来比较一下，新型导热油炉与旧有导热油炉都有哪些不同之处，新型节能导热油炉的优势在哪？

1、辐射受热区增加受热面，即增加了顶棚管和盘管（3-4层管），使热能得到充分的吸收和利用。这是不同于其他厂家最显著特点。

2、旧有导热油炉外部采用彩钢板，无封头，结构简单。新型导热油炉炉体外部采用钢板带封头，坚固耐久且提高了保温性能，美观大方。

3、旧有导热油炉是单层混凝土浇筑或耐火砖砌成，易松动。新型导热油炉内部耐火混凝土整体浇筑，混凝土为双层，如壶胆状，极大的提高了保温效果，减少了热损失，高效节能。

4、旧有导热油炉出烟口在侧面，炉内受热不均，寿命短。新型导热油炉出烟口改在顶部，解决了市场上导热油炉受热不均的缺点，增加了锅炉的出力。

5、 旧有导热油炉出油口在下部，不利于脱水排气。新型导热油炉出油口由下部平行出油改为顶部出油，解决了排气难的缺陷，缩短了煮油的时间，结构更为合理先进。

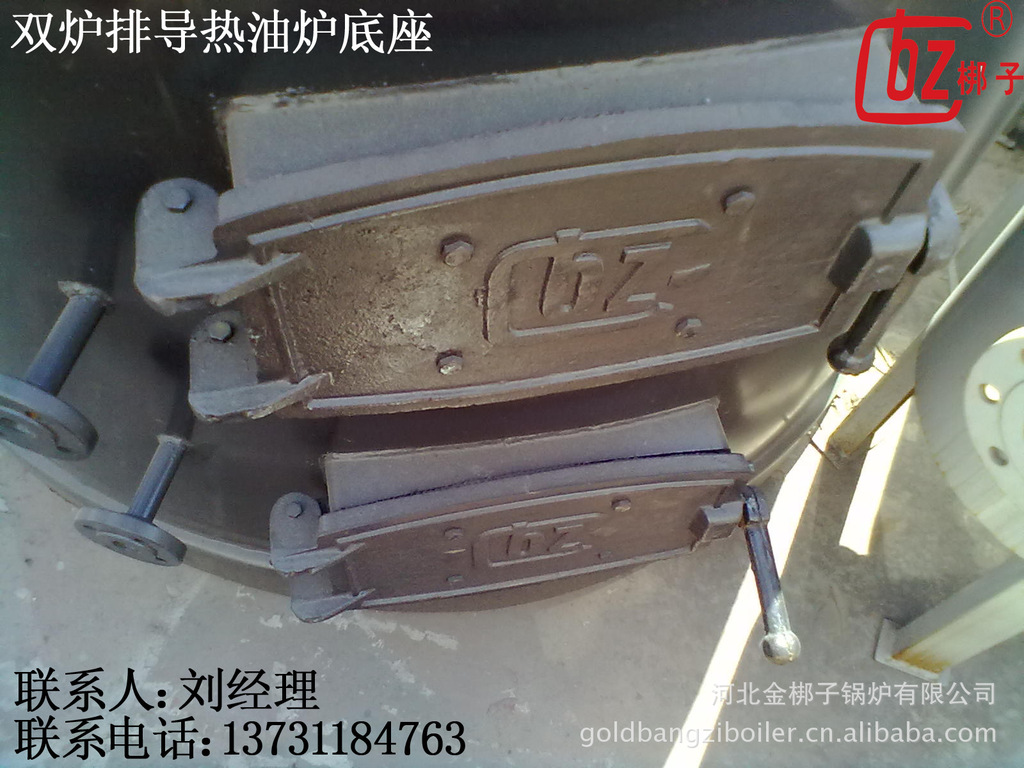

6、旧有导热油炉清灰口为抽屉式，清灰不便。新型导热油炉将清灰口改为斜溜式，真正做到清灰彻底，而且操作非常方便。

7、缩短了燃烧室炉排到受热面的距离，使燃烧室内燃烧热能达到充分的利用。并且增加了炉门盖到燃烧区的距离，解决了炉门盖容易烧坏的缺陷。

新型导热油炉较旧有的导热油炉，结构先进，成本低，热效率高，节煤可达30%以上，为广大客户节省了运行费用，得到了用户的认可，迅速占领了市场。

20万大卡导热油炉技术参数：

导热油炉工作原理图
