一：产品特点及用途：本产品适用于交流额定电压450/750V及以下电器仪表的连接线和自动控制系统的传输线，具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体、耐老化、不燃烧等优异性能，适合冶金、电力、石化等行业。 二：产品执行标准 Q/HHTZH004.1 阻燃耐火特性试验执行GB12666-90标准 三：使用特性 1． 交流额定电压：U0/U 450/750KV 2． 最高工作温度：聚全氟乙丙烯(F46)绝缘不超过200℃ 可溶性聚四氟乙烯(PFA)绝缘不超过260℃ 3． 最低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃ 氟塑料及硅橡胶护套：固定敷设-60℃，非固定敷设-20℃ 4． 电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。 5． 电缆允许弯曲半径：非铠装电缆最小为电缆外径的6倍 铜带屏蔽或钢带铠装电缆最小为电缆外径的12倍 氟塑料绝缘和护套电缆最小为电缆外径的8倍 四：基本型号及名称 (ZR192-)KFF | 氟46(进口PFA)绝缘和护套控制电缆 | (ZR192-)KFFP | 氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制电缆 | (ZR192-)KFFR | 氟46(进口PFA)绝缘和护套控制软电缆 | (ZR192-)KFF22 | 氟46(进口PFA)绝缘和护套钢带铠装控制电缆 | (ZR192-)KFFRP | 氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制软电缆 | (ZR192-)KFFP1 | 氟46(进口PFA)绝缘和护套镀锡铜编织屏蔽控制软电缆 | (ZR192-)KFFP2 | 氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制电缆 | (ZR192-)KFFRP2 | 氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制软电缆 | (ZR192-)KFV | 氟46(进口PFA)绝缘聚氯乙烯护套控制电缆 | (ZR192-)KFVR | 氟46(进口PFA)绝缘聚氯乙烯护套控制软电缆 | (ZR192-)KFVP | 氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆 | (ZR192-)KFVRP | 氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制软电缆 | (ZR192-)KFVP2 | 氟46(进口PFA)绝缘铜带绕包屏蔽聚氯乙烯护套控制电缆 | (ZR192-)KFV22 | 氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控制电缆 | (ZR192-)KFRV22 | 氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控制软电缆 | (ZR192-)KFVP2-22 | 氟46(进口PFA)绝缘铜带绕包屏蔽钢带铠装聚氯乙烯护套控制电缆 | (ZR192-)KFGR(YGC-KF46R) | 氟46(进口PFA)绝缘硅橡胶护套控制软电缆 | (ZR192-)KFGPR(YGC-KF46RP) | 氟46(进口PFA)绝缘硅橡胶护套铜丝编织屏蔽控制软电缆 |
备注：采用进口PFA材料型号前加ZR192，需要阻燃护套型号前加ZR，导体线芯中铜丝可以采用镀锡。 五：代号名称和含义 表2 项目 | 代号 | 说明 | 阻燃特性 | ZR | 分A、B、C级阻燃 | 系列代号 | K | 控制电缆 | 绝缘材料 | F | 聚全氟乙丙烯(F46)最高工作温度200℃ | 可溶性聚四氟乙烯(PFA)最高为260℃(型号前加ZR192) | 护套材料 | F | 聚全氟乙丙烯(F46)最高工作温度200℃ | 可溶性聚四氟乙烯(PFA)最高为260℃(型号前加ZR192) | V | 聚氯乙烯 | G | 硅橡胶 | 屏蔽材料 | P | 铜丝编织屏蔽 | P1 | 镀锡铜丝屏蔽 | P2 | 铜带绕包屏蔽 | P3 | 铝塑绕包屏蔽 | 铠装材料 | 22 | 钢带铠装聚氯乙烯护套 | 23 | 钢带铠装聚乙烯护套 | 32 | 钢丝铠装聚氯乙烯护套 | 33 | 钢丝铠装聚乙烯护套 | 导体结构 | A | 单股导体 | B | 7股绞合导体 | R | 多股绞合导体 |

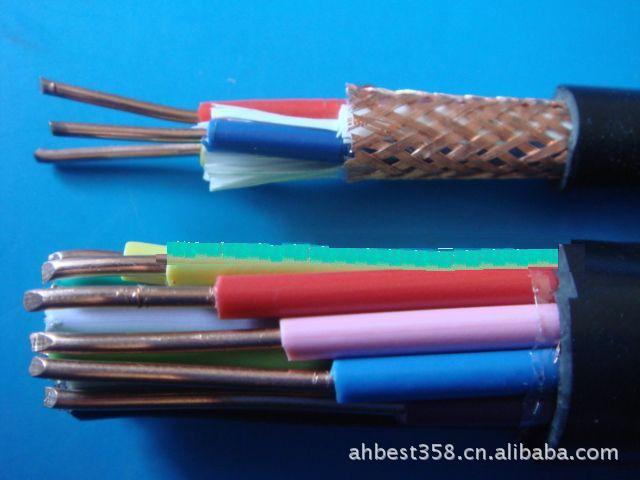

六：主要技术指标 1． 成品电缆导体直流电阻(符合GB3956规定)参照附录A表3 2．20℃时绝缘电阻不小于500MΩ/KM 3．成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。 七：基本电缆规格及结构参数 八：产品结构示意图：(附图1） |
