智能化锚具静载试验机是我公司在原有静载试验机的基础上加入电子测控技术,将锚具组装件静载试验机从机械设备转化成机电一体化设备。该试验机技术含量高,是预应力锚具专业锚具生产企业的出厂检验和型式试验、大型工程项目使用单位锚具进场验收,产品质量技术监督部门对预应力锚具检测不可缺少专用检测设备。该试验机由加载系统、台座、测量系统三部分组成
一、技术特点:
1、台座由两块端板和四根承压柱组成一个框架,它的刚度可最大限度地消除对测试预应力筋试件变形的影响,以保证测量结果的准确性。
2、测量系统由三部分组成:测力传感器及测力显示仪表、位移测试组件、引伸仪及变形显示仪表。在不使用计算机时,可对锚具组装件中的负荷力、活塞位移量以及变形量进行数字显示,并且能显示力值的测试峰值。
3、应用专业测试软件,对采集的荷载、位移等数据进行自动处理,包曲线绘制、持荷过程判断,数据存储及自动生成试验报告等,确保试验的准确性、公证性、规范性。

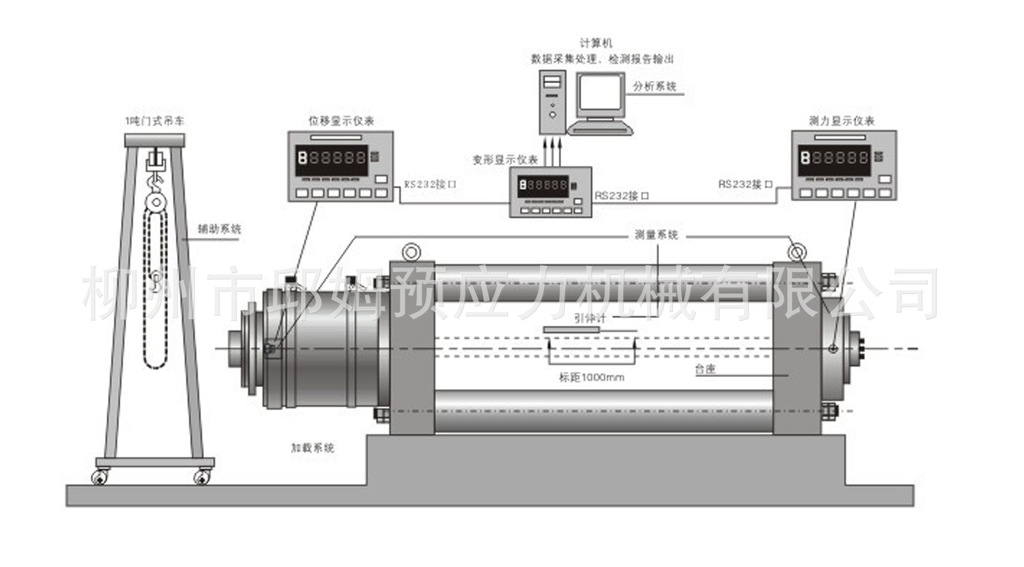

二、结构示意图:

三、技术参数(以下参数如有变动,以公司最新资料或合同规定为准):
型号 | 最大破断力 | 配套千斤顶型号 | 配套传感器型号 | 锚具最大试验规格 |
QMV.MJ100 | 1000KN | YCQ100Q-200 | CYL100 | M15-3 |
QMV.MJ200 | 2000KN | YCQ200Q-200 | CYL200 | M15-7 |
QMV.MJ300 | 3000KN | YCQ300Q-200 | CYL300 | M15-11 |
QMV.MJ400 | 4000KN | YCQ400Q-200 | CYL400 | 1 M15-15 |
QMV.MJ650 | 6500KN | YCQ 650Q-200 | CYL650 | M15-24 |
QMV.MJ900 | 9000KN | YCQ900Q-200 | CYL900 | M15-34 |
QMV.MJ1000 | 12000KN | YCQ1000Q-200 | CYL1000 | M15-37 |
QMV.MJ1300 | 13000KN | YCQ1300Q-300 | CYL1300 | M15-48 |
四、安装说明
1、试验机应在稳固的基础上水平安装,其安装水平应优于1mm/1000mm,地基无振动干扰,周围应留有足够的试验操作空间(锚具组装件安装的空间、试验人员操作空间),两端还应有安全屏障。室内应清洁、干燥、无腐蚀气体。电源电压的波动范围不超过额定电压的±10%。
2、试验机的电气设备应安全可靠,无漏电现象。其电源与机壳间绝缘电阻应大于2MΩ。
3、试验机须安放在钢筋混凝土底座上,底座尺寸为0.3m高、长2.78m、宽0.85m。本试验机不设地角螺栓,但必须用砂浆找平。
4、安装传感器:如图3所示,将测力传感器通过四个沉头螺钉直接安装在支撑面垫板上。
5、安装千斤顶:如图4所示,千斤顶安装前先将它与连接板用六个沉头螺钉紧固,再将连接板(带千斤顶)与支撑端板相连。
6、安装位移测试组件:将安装板用安装带套在千斤顶外壁上;再将轴套套在活塞杆上,拧紧顶丝;最后装上位移计。注意安装过程中,要使位移计与试验机保持平行。
