去滑环碳刷、频敏变阻器、二次回路电机起动器

（一）简述

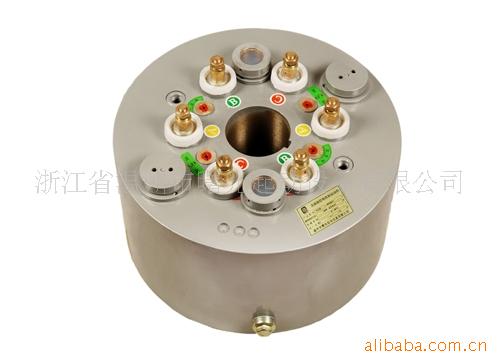

WSZK无刷液阻真空电机起动器，是我公司在新世纪到来之际自行研制开发的，具有自主知识产权的高新技术产品(发明专利号：03112809.2)。它是将起动电阻直接安装在电动机的转轴上作同步运行，由电机旋转时产生的离心力直接控制电阻的大小，并在电机转速达到额定转速90%左右时，电阻降为零。该起动器具有起动电流小，起动转矩大，起动功率因素高，使用寿命长等特点。广泛应用于冶金、机械、石油、化工、矿山、建材、造纸、橡胶、水厂、电站等所有工业领域的球磨机、破碎机、风机、水泵、打浆机、空压机、轧机、热磨机、制氧机等电机传动设备中绕线式异步电动机的起动。凡原来采用电阻起动器、电抗器、频敏变阻器、液体变阻起动器起动的绕线转子三相交流高、低压异步电动机（变速的除外，装有进相机的，拆除进相机后即可使用）均可选用该产品来更新换代。

（二）产品简介

该起动器采用无刷无环运行，操作简单，安装拆卸方便，可大大减少维修费用，并可根据机械负载的特性，自动改变起动电阻的大小，调节起动转矩和起动电流，使电动机处于最佳起动状态。起动器能在保持电机起动转矩不变的情况下，使起动电流从7Ie降到3Ie以下，并能以最大转矩起动电机。它由电阻起动装置发展而来，具有如下创新点：

1、彻底根除使用滑环、碳刷时所造成的各种危害。去掉传统、复杂的起动装置，操作方便，并可减少维修费用。

2、节省安装空间和二次回路电缆，减少起动装置的功率消耗，节约了电能。

3、起动控制由起动器根据电机的转速自动完成，彻底避免了其它起动装置不能根据负载的大小，自动跟踪电机起动过程而造成电机或起动器损坏等不良现象。

4、电机运转过程中，如出现堵转现象，随着电机转速的降低，起动器会自动投入运行，达到增加电机转矩，减少电流的目的。

5、克服了定子控制式电机软起动器的起动转矩与起动电流的平方成正比这一缺陷，在降低电机起动电流的同时，增加电机起动转矩，并能以最大转矩起动电机，采用无刷运行，去掉了传统、繁琐、多触点元件组成的起动装置，其起动装置的功率损耗及电机的起动时间比定子控制式电机软起动器减少10倍以上，但起动器的综合价格不及其它软起动器的1/3。

6、起动电阻直接安装在电动机的转轴上，利用电机旋转时产生的离心力作为动力，控制电阻的大小，达到减少电机起动电流、增加起动转矩，实现无刷自控运行的目的。

7、采用防锈、防变质、防冻（冰点-30℃）、防沸（沸点120℃）的四防起动液，提高起动器的使用寿命。

8、设置安全排气阀，在电机转速达到额定转速后，排气阀自动打开，保证起动器的安全可靠运行。

（三）产品型号含义

WZR-□

                电动机容量

                起动器

                自控

无刷

（四）性能特点

WZR无刷自控电机软起动器的起动电阻是液体的，它的电气工作原理如右图所示，主要电气机械性能类似于绕线式异步电动机软起动器，只是串入的电阻在离心力的作用下，其阻值与速度的平方成反比地连续减少，具有恒电流、恒转矩起动电机的功能。它的最大特点是：公司根据用户需要，可以使起动电流在1.0-3.5Ie，起动转矩在1.0-2.5Me内任意设定，并使起动电流、起动转矩在起动过程中接近恒定。它非常适合于功率为130KW~3000KW的各种绕线式异步电动机的起动。

（五）适用范围

电源电压：三相50Hz   380V-10KV；

适用电机：三相绕线式异步电动机；

起动频度：每小时不超过6-12次(根据电机容量确定)；

海拔高度：不超过2000M；

环境温度：最低气温-25℃(严寒地区为-40℃)，最高气温+40℃；

无易燃、易爆、无严重腐蚀性气体的场所；

（六）技术参数

主要技术参数：

1、额定电压：380V、6KV、10KV，

  配用电机功率：130-3000KW。

2、起动特性：

      轻载1.0Me≤Mst≤1.5Me、1.0 Ie≤Ist≤1.5Ie

      中载1.0Me≤Mst≤1.6Me、1.0 Ie≤Ist≤2.0Ie

      重载1.5Me≤Mst≤2.5Me、1.6 Ie≤Ist≤3.0Ie

3、电机实现恒转矩、恒电流起动，电机起动电流、起动转矩可根据用户要求方便、连续地调整。

4、实现绕线式电动机无刷运行，彻底根除使用滑环、碳刷所造成的各种危害，节省了起动控制柜及二次电缆，使绕线式电机起动装置的成本降低70%，运行维护工作量减少90%，电机及其控制装置的可靠性提高一倍以上。

（七）产品的安装与调整

1、先拆下电动机的护罩、滑环、碳刷、刷盒、刷盒支架及短路环装置（有的电机无短路环装置）等全部零件。

2、拆卸滑环时，为防止后来接线时发生错相，应将同一相的两根导线捆在一起。

3、用游标卡尺，分别测量电机的轴径和起动器的孔径、键宽、键高等尺寸是否相同，如有差异，应及时同本公司联系，以求解决。

4、安装时，在轴上涂少许润滑脂或机油，将起动器键槽对准轴上的键位置，然后用铜棒将起动器轻轻地敲击到装配位置，并用钢丝挡圈卡住，防止起动器轴向串动。

5、装配时，切忌乱敲乱打，严禁碰伤接线柱上的绝缘圈、排气阀、安全阀及液位观察窗。

6、起动器装配完成后，将转子的出线接在起动器接线柱对应位置（对于有六根出线的电动机，应将同一相的两根导线，对称地接在起动器的两个接线柱上）即可，具体接线如下图所示

。

（八）运行、维护及注意事项

1、用户应定期检查起动器的液位（正确观察方法应将液位观察孔朝上），当起动器内液体低于规定液面时,应补充起动液至规定的液面，如高于最高液面，首次起动可能会发生喷液现象，此后便自动恢复到正常液面。

2、起动器首次使用后，会出现水电阻变色现象，但不影响起动性能。长期使用后，一般为两年更换一次起动液。更换起动液时，可将清水注入加液孔内清洗起动器内的杂质，待杂质清洗干净后，再加入备用起动液即可重新使用，否则长期使用会影响起动器的寿命。

3、水气分离阀是保证电机起动过程中，不向外喷水的重要部件，它在电机转速达到设定转速时，会自动打开，保证起动器内的压力与大气压一致，因此，请用户不要自行调整。

4、用户应定期检查接线端子是否可靠固定，当装夹或放松连接导线时，接线端子应不转

动或位移。再初次安装时，只需将出线用扳手固定在接线柱上即可，不可用力过大，否则容易导致接线端子转动或断裂，而使内部系统受到损坏。

5、接线柱在未充水电阻之前，对地绝缘电阻大于50MΩ，充入水电阻后，对地绝缘电阻为零（每个接线柱根据电机容量及转子电压不同，对地电阻为0.5－10Ω）。但由于每个接线柱对地电阻均相等，相当于起动电阻接地，不影响电机正常使用。

6、停机后，如发现排气阀或安全阀处有漏液现象，更换密封件便可得以解决（起动器出厂时密封备件随机发出）。

7、在正常运行过程中，如出现电机堵转或电压偏低现象，有可能会导致喷液，此时需停机，待以上问题得以解决后，再加入备用起动液即可重新正常使用。

8、如果在短时间内重复起动电动机，可先将起动液放出，待起动液冷却至40℃以下，再加入起动器内重新起动，或者是更换备用起动液来起动电动机，以免发生喷液现象。

8、起动器密封件安装顺序如下图所示。需要说明的是，波纹盒的安装，应将盒杆前的长方块与径向重合，当感觉到下面的磁铁的吸引力时，再将波纹盒旋转90°后再安装压簧与波纹盖。
