HDMI和DVI接口
HDMI，高清晰度多媒体接口（英文：High Definition Multimedia Interface）是一种全数位化影像和声音传送接口，可以传送无压缩的音频信号及视频信号。HDMI可用于机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数位音响与电视机。HDMI可以同时传送音频和影音信号，由于音频和视频信号采用同一条电缆，大大简化了系统的安装。
2002年4月，日立、松下、飞利浦、索尼、汤姆逊、东芝和Silicon Image七家公司联合组成HDMI组织。在中国，兆龙，秋叶原，绿联科技，北棋科技等是HDMI标准的推崇者和技术的领先者。HDMI能高品质地传输未经压缩的高清视频和多声道音频数据，最高数据传输速度为5Gbps。同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。 HDMI Licensing, LLC于2010年3月4日代表HDMI原始开发成员发布HDMI规格版本1.4a，其中特色包括3D应用的关键增强功能，加入了用于广播内容的强制3D格式，以及称为Top-and-Bottom的3D格式。 由于“HDMI 1.4”的说法过于宽泛，无法显示该设备的具体支持技术，因此在此次的规范中完全禁止使用“HDMI 1.4版”这样的版本号标识方法。根据发布的新版“商标和Logo使用规范”，HDMI线缆制造商在销售和宣传HDMI 1.4版标准线缆时，从即日起禁止使用版本号标识，旧版线缆则应在一年内去除所有用版本号标识的标签、说明、包装等。 除线缆以外的其他HDMI设备，应在2012年1月1日前去除所有版本号标识。在此之前，厂商应在明确显示所使用技术的前提下应用版本号标识，如“"HDMI v.1.4 with Audio Return Channel and HDMI Ethernet Channel”（HDMI 1.4版支持ARC音频回授通道和HEC以太网通道），但严禁使用笼统的“HDMI v.1.4 compliant”（兼容HDMI 1.4）。HDMI 1.4版线缆共有5种类型，今后规范的标识方式分别为Standard HDMI Cable 中文规范名称：标准HDMI线（最高支持1080/60i），Standard HDMI Cable with Ethernet 标准以太网HDMI线，Standard Automotive HDMI Cable 标准车用HDMI线，High Speed HDMI Cable 高速HDMI线 （支持1080p、DeepColor、3D），High Speed HDMI Cable with Ethernet 高速以太网HDMI线。
优势特征HDMI不仅可以满足目前最高画质1080P的分辨率，还能支持DVD Audio等最先进的数字音频格式，支持八声道96kHz或立体声192kHz数码音频传送，而且只用一条HDMI线连接，免除数字音频接线。同时HDMI标准所具备的额外空间可以应用在日后升级的音视频格式中。足以应付一个1080p的视频和一个8声道的音频信号。而因为一个1080p的视频和一个8声道的音频信号需求少于4Gbps，因此HDMI还有很大余量。这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR。此外HDMI支持EDID、DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。 与DVI相比HDMI接口的体积更小，而且可同时传输音频及视频信号。DVI的线缆长度不能超过8米，否则将影响画面质量，而HDMI最远可传输15米。只要一条HDMI缆线，就可以取代最多13条模拟传输线，能有效解决家庭娱乐系统背后连线杂乱纠结的问题。
功能长处HDMI规格的接口在保持高品质的情况下能够以数码的形式传输未经压缩的高分辨率视频和多声道音频的数据。 其卓越性能超越了以往所有的产品。 HDMI规格的连接器采用单线连接，取代了产品背后的复杂的线缆。 采用HDMI规格接口的线缆拓宽了长度的限制。比如：DVI的线缆长度不能超过8米，否则将影响画面质量，而符合HDMI规格线缆长度可达15米。 HDMI规格可搭配宽带数字内容保护（HDCP），以防止具有著作权的影音内容遭到未经授权的复制。
简介HDMI，英文全称是High Definition Multimedia Interface，中文名称是高清晰多媒体接口的缩写。2002年4月，日立、松下、飞利浦、索尼、汤姆逊、东芝和Silicon Image七家公司联合组成HDMI组织。HDMI能高品质地传输未经压缩的高清视频和多声道音频数据，最高数据传输速度为5Gbps。同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。 HDMI不仅可以满足目前最高画质1080P的分辨率，还能支持DVD Audio等最先进的数字音频格式，支持八声道96kHz或立体声192kHz数码音频传送，而且只用一条HDMI线连接，免除数字音频接线。同时HDMI标准所具备的额外空间可以应用在日后升级的音视频格式中。足以应付一个1080p的视频和一个8声道的音频信号。而因为一个1080p的视频和一个8声道的音频信号需求少于4GB/s，因此HDMI还有很大余量。这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR。此外HDMI支持EDID、DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。 与DVI相比HDMI接口的体积更小，而且可同时传输音频及视频信号。DVI的线缆长度不能超过8米，否则将影响画面质量，而HDMI最远可传输15米。只要一条HDMI缆线，就可以取代最多13条模拟传输线，能有效解决家庭娱乐系统背后连线杂乱纠结的问题。
HDMI端子HDMI可以传送无压缩的音频信号及视频信号，HDMI提供所有相容装置——如机上盒（set-top box），DVD播放机，个人电脑，电视游乐器，综合扩大机，数位音响与电视机——一个共通的资料连接管道，HDMI可以同时传送音频和影音信号，由於音频和视频信号采用同一条电缆，大大简化了系统的安装。 HDMI是被设计来取代较旧的类比影音传送介面如SCART或RCA等端子的。 HDMI支援任何电视与电脑影像格式，包括标准，加强，以及高清晰度视频画面，再加上多声道数位音频。在传送时各种视频资料将被HDMI收发晶片以Transition Minimized Differential Signaling (TMDS)技术编码成资料封包。规格初制订时其最大像素传输率为165Mpx/sec，足以支援1080p解析度每秒60祯画面，或者UXGA解析度(1600x1200)，后来在HDMI 1.3规格当中扩增为340Mpx/sec，以符合未来可能的需求。 HDMI也支援无压缩的8声道数码音频传送（取样率192kHz，资料长度24bits/sample）,以及任何压缩音频串流如Dolby Digital或DTS。亦支援SACD所使用的8声道的1bit音频。在HDMI 1.3规格中又追加了超高资料量的无压缩音频串流如Dolby TrueHD与DTS-HD的支援。 标准的Type A HDMI接头有19个脚位，另有一种支援更高解析度的Type B接头被定义出来，但目前仍无任何厂商使用。Type B接头有29个脚位，容许其传送扩张的视频通道以应付未来的高频宽需求，如WQSXGA（3200x2048px）。 Type A HDMI可向下相容於现今多数电脑萤幕与显示卡所使用的single link DVI-D或DVI-I介面（但不支援DVI-A），这表示采用DVI-D介面的讯号来源可以透过转换线驱动HDMI萤幕，但是此种转换方案并不支援音频传送与遥控机能。此外，如无HDCP认证的DVI萤幕也将不能收看从HDMI所输出，带有HDCP加密保护的视频资料。（所有HDMI萤幕皆支援HDCP，但大多数DVI介面的PC萤幕并不支援。）Type B HDMI接头也将向下相容於Dual-link DVI介面。
编辑本段接头分类HDMI Type A socket. HDMI的规格书中规定了三种HDMI接头, 分别是:
HDMI脚位配置

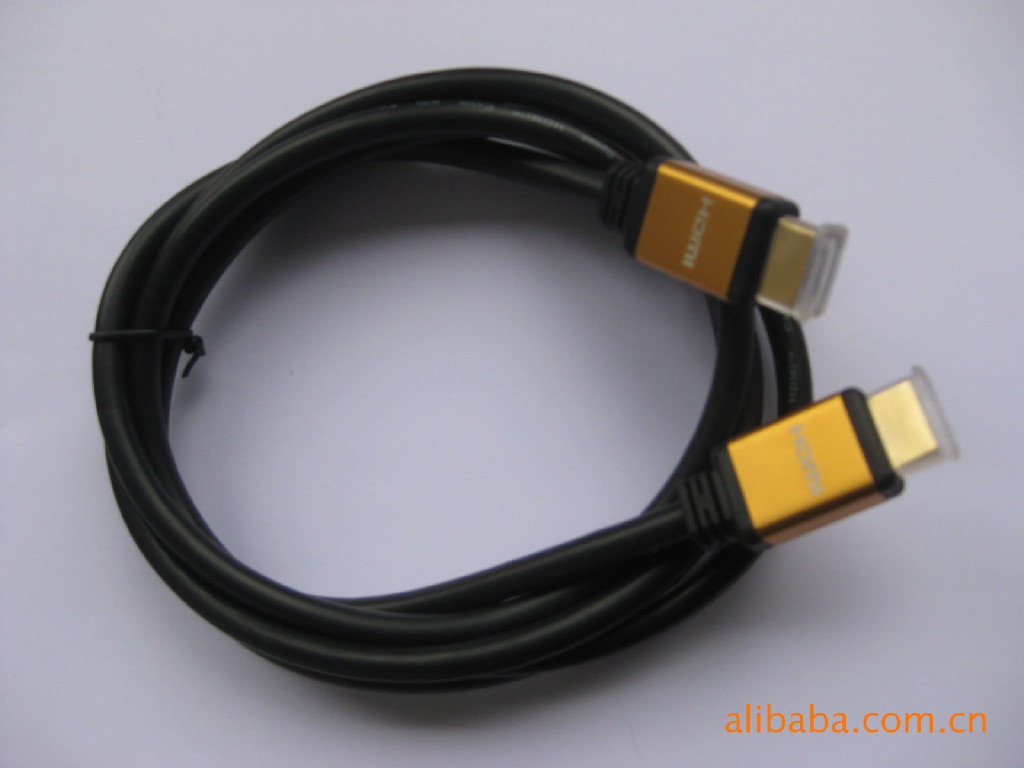

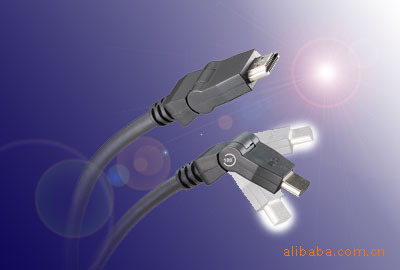

HDMI AType
| Pin定义 | |
| 1 | TMDS Data2+ |
| 2 | TMDS Data2 Shield |
| 3 | TMDS Data2– |
| 4 | TMDS Data1+ |
| 5 | TMDS Data1 Shield |
| 6 | TMDS Data1– |
| 7 | TMDS Data0+ |
| 8 | TMDS Data0 Shield |
| 9 | TMDS Data0– |
| 10 | TMDS Clock+ |
| 11 | TMDS Clock Shield |
| 12 | TMDS Clock– |
| 13 | CEC |
| 14 | Reserved (N.C. on device) |
| 15 | SCL |
| 16 | SDA |
| 17 | DDC/CEC Ground |
| 18 | +5V Power |
| 19 | Hot Plug Detect |
总共有29pin, 可传输HDMI A type两倍的TMDS资料量, 相对等于DVI Dual-Link传输, 用于传输高分辨率(WQXGA 2560x1600以上)。 (因为HDMI A type 只有Single-Link的TMDS传输, 如果要传输成HDMI B type的讯号, 则必须要两倍的传输效率, 会造成TMDS的Tx、Rx的工作频率必须提高至270MHz以上。 而在HDMI 1.3 IC出现之前, 市面上大部分的TMDS Tx、Rx只能稳定在165MHz以下工作。)
| Pin | Pin定义 |
| 1 | TMDS Data2+ |
| 2 | TMDS Data2 Shield |
| 3 | TMDS Data2– |
| 4 | TMDS Data1+ |
| 5 | TMDS Data1 Shield |
| 6 | TMDS Data1– |
| 7 | TMDS Data0+ |
| 8 | TMDS Data0 Shield |
| 9 | TMDS Data0– |
| 10 | TMDS Clock+ |
| 11 | TMDS Clock Shield |
| 12 | TMDS Clock– |
| 13 | TMDS Data5+ |
| 14 | TMDS Data5 Shield |
| 15 | TMDS Data5- |
| 16 | TMDS Data4+ |
| 17 | TMDS Data4 Shield |
| 18 | TMDS Data4- |
| 19 | TMDS Data3+ |
| 20 | TMDS Data3 Shield |
| 21 | TMDS Data3- |
| 22 | CEC |
| 23 | Reserved (N.C. on device) |
| 24 | Reserved (N.C. on device) |
| 25 | SCL |
| 26 | SDA |
| 27 | DDC/CEC Ground |
| 28 | +5V Power |
| 29 | Hot Plug Detect |

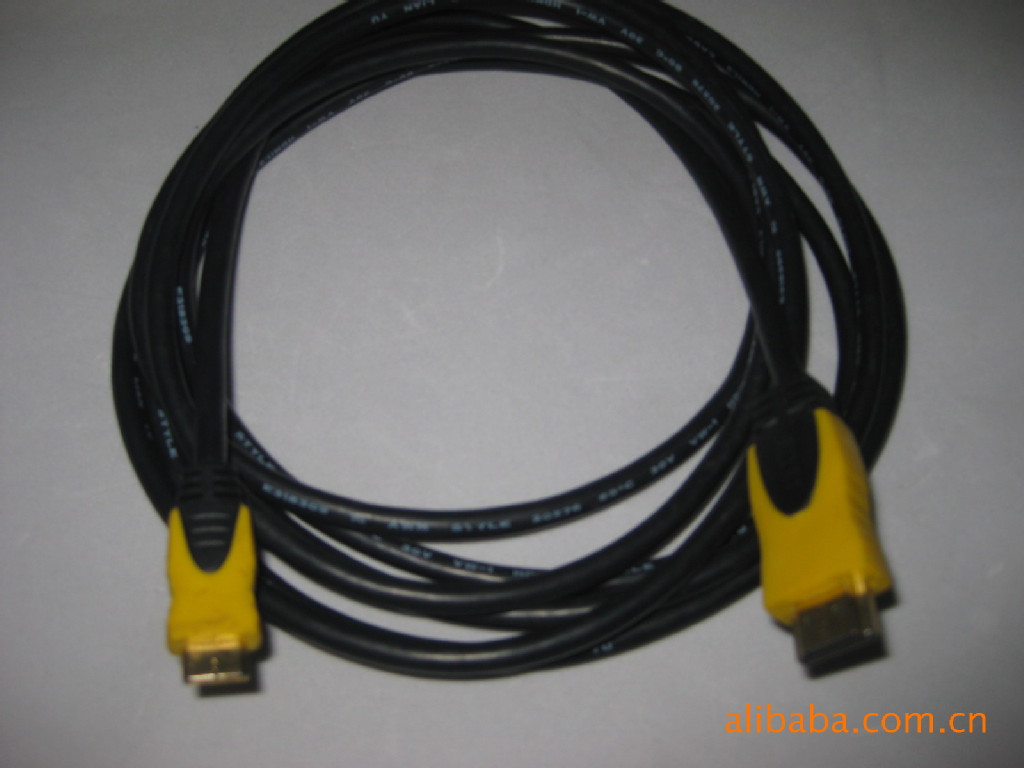

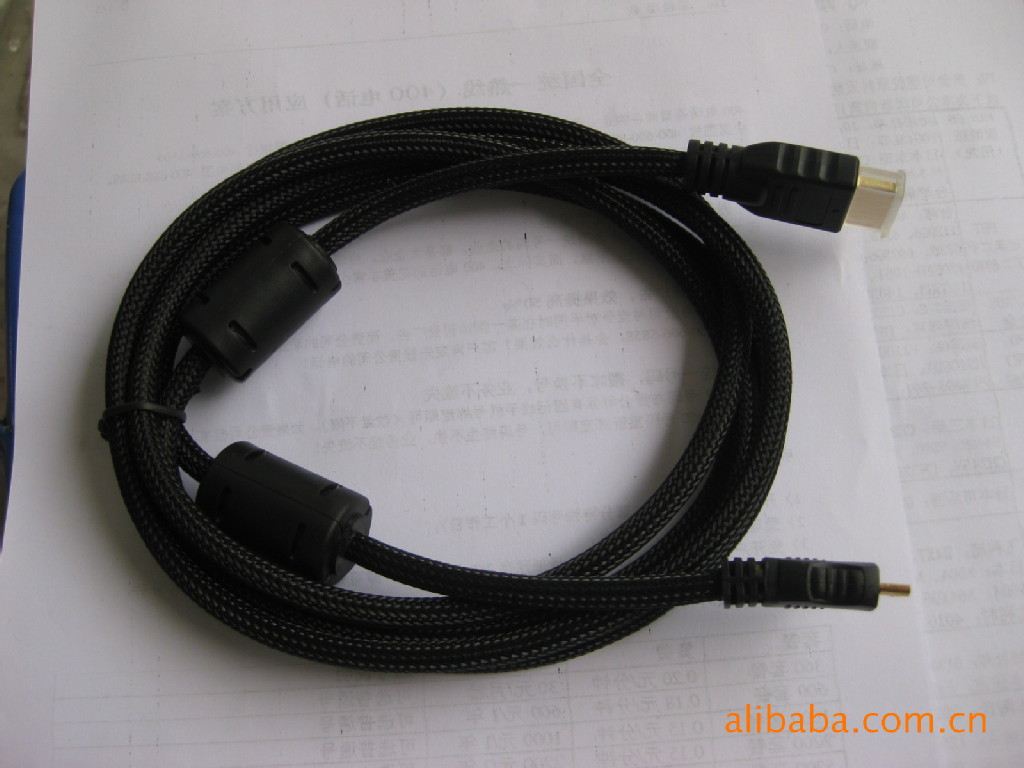

总共有19pin, 可以说是缩小版的HDMI A type, 但脚位定义有所改变。 主要是用在便携式装置上, 例如DV、数码相机、便携式多媒体播放机等。 现在已有SONY HDR-DR5E DV利用此规格接头作为影像输出接口。(常常有人称为该规格为mini-HDMI, 这可算是自行胡乱创造的名称, 实际上HDMI官方并没此名称。)

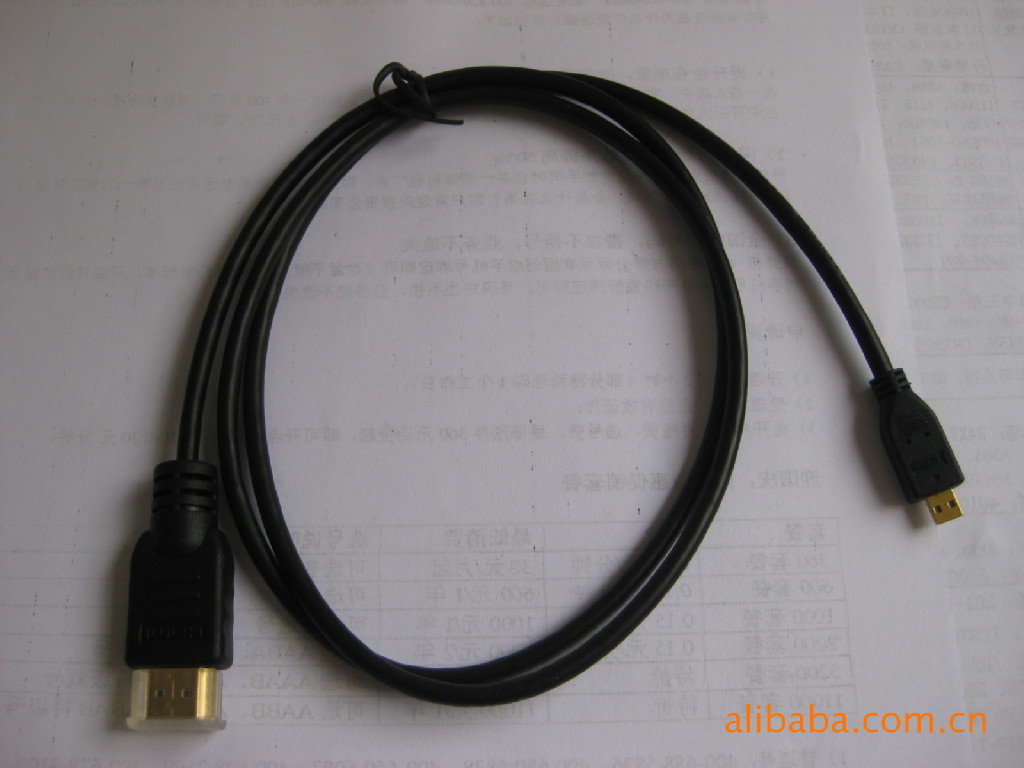

HDMI D TypeHDMI Type D，俗称Micro HDMI 是定义为HDMI 1.4版本的，保持hdmi标准的19pin .但是尺寸与微型USB的接口差不多，尺寸为2.8 mm × 6.4 mm,比mini hdmi (2.42 mm × 10.42 mm)小很多，主要应用在一些小型的移动设备上，如手机，MP4等等。 对于手机的厂家来说，不管怎么努力，手机的屏幕还是太小，要想更多人看清，将视频输出到外部显示设备无疑是必须的，在XT800之前，已有数款机型支持AV模拟输出，通过特制3.5mm转接线来实现CVBS复合信号+立体声音频，不过这一接口最大的局限就是清晰度超低，320x240的分辨率使得这种输出仅限于比较简单的应用，况且转接线的体积都不小，使用并不方便。 眼看HDMI接口电视、投影机、显示器越来越多，采用HDMi接口已经成为大势所趋，标准HDMI接口分为AB两种类型，不过我们常见的都是A型口，B型口由于是双通道超宽结构基本上见不到厂家使用，标准A型口大约15mm宽，这对于家电产品自然不在话下，但在数码产品上使用显然占地方太大了，于是乎DV和DC产品普遍出现了HDMIC型口，也就是MiniHDMI接口。 不过对于手机而言，C型口依然有点大，于是D型口就应运而生，由于发布时间较短，到现在也不过半年时间，接口太小，对于高频率视频信号的传输、防静电要求等都比A型口要困难的多，XT800是我们首先有机会了解到的HDMID型口应用设备，而转接线就比较难找，笔者经多方面寻找，终于在淘宝上找到了一根绿联科技的D型口转A型口线材，有了它，连接电视、显示器、投影机都不再是难事。 一端为标准的HDMI插头，一端为Micro HDMI(D type)手机，目前部份手机有此接口。如：Motorola XT800,Nokia N8 and HTC EVO 4G 。
| Pin | Pin定义 |
| 1 | TMDS Data2 Shield |
| 2 | TMDS Data2+ |
| 3 | TMDS Data2– |
| 4 | TMDS Data1 Shield |
| 5 | TMDS Data1+ |
| 6 | TMDS Data1– |
| 7 | TMDS Data0 Shield |
| 8 | TMDS Data0+ |
| 9 | TMDS Data0– |
| 10 | TMDS Clock Shield |
| 11 | TMDS Clock+ |
| 12 | TMDS Clock– |
| 13 | DDC/CEC Ground |
| 14 | CEC |
| 15 | SCL |
| 16 | SDA |
| 17 | Reserved (N.C. on device) |
| 18 | +5V Power |
| 19 | Hot Plug Detect |
HDMI测试规范的规范细节请参考：《HDMI一致性测试规范1.1》，《HDMI规范1.1》，《HDCP规范1.1》； 一．HDMI输出兼容性测试： 1． 和HDMI接口电视的兼容性：同时传输音频和视频； 2． 和DVI接口电视的兼容性：只传输视频； 3． 和HDMI接口的功放的兼容性：只传输音频； 判断标准：HDMI接口可以传输的音频支持“任何能通过S/PDIF输出的压缩数字音频”和“2/6/8声道，32-192KHZ采样率的未压缩的数字音频”，可以输出“I2S（一种数字传输界面，时差性能要优于S/PDIF，适合短距离通讯）和SPDIF的音频”；它总能获得CD的音频质量；HDMI接口可以传输的视频支持“高清1080I”，“高清720P”，“普通隔行”和“普通逐行”（目前后两种我们没有支持），同时支持NTSC和PAL电视制式；可以根据接受端可以接受的视频状态自动输出“YUV”或“RGB”编码的视频格式； 二．HDMI端口插拔可靠性测试： 1．接口热插拔可靠性：在碟机和接受端都工作的状态下，插拔HDMI接口，两端的设备是否工作正常，HDMI输出的音视频功能是否正常； 2．ESD 测试 3．接口插拔寿命测试：多次插拔HDMI接口，测试HDMI接口寿命；判断标准：热插拔时接受端能正常输出HDMI的音视频信号，源端系统需仍正常工作；接口插拔寿命最少需要5000次以上； 三．HDMI输出的可靠性测试： 1．源输出端驱动能力测试； 2．连接线的衰减特性测试； 3．高频和大容量数据传输可靠性； 判断标准：最长可以传输30米，保证声音图像正常；大容量DVD（多字幕，多通道）碟片播放画面的流畅性； 4．开机，待机时，HDMI是否输出正常。 四．HDMI连接线和接口的检测标准： 请参考HDMI接口和连接线的供应商的检测标准； 五．非正常工作状态下HDMI端口输出测试： 1．高低温状态： 2．高低压状态： 3．长时间工作状态： 判断标准：具体的温度，电压和工作时间的参数参考普通碟机；在这些状态下，需要HDMI接口的音视频功能正常工作； 六．HDMI输出端口功能测试： 1．HDMI端口支持1080I，720P的高清格式视频输出； 2．HDMI端口支持各种压缩和非压缩的数字音频输出； 3．自动侦测接受设备的屏幕比例；判断标准：在同样的片源下，HDMI高清输出图像效果应该比CVBS和普通色差“更清晰，无闪烁，细节的表现力上更强，色彩更逼真”（可以用高清晰的JPEG图片或DVD效果演示碟来演示）；如果接受的电视设备可以解码由HDMI输出的数字音频信号，接受端应该有声音输出；HDMI输出端可以自动调整输出的宽高比来适应接受设备。
编辑本段使用技巧音频视频测试方案
HDMI测试
HDMI测试包括视频测试和音频测试。 视频测试： HDMI一致性测试标准推荐使用Quantum Data 882来进行一系列的协议测试。 音频测试： HDMI的音频测试标准推荐使用AudioPrecision的APX585来进行测试。AP公司是音频测试业界的标准仪器，为Dobly, DTS ,miscrosoft DTM认证的指定音频分析仪
显卡与电脑连接A卡与N卡的区别首选说明的是Nvidia的GPU并没有集成音频处理单元，所以各个HDMI显卡厂商都“曲线救国”在显卡上设置音频输入接口，使用前要手动连接一下主板和显卡之前的数据线。而ATI的GPU则没有这种问题。 以七彩虹显卡为例。 N卡上的音频是通过SPDIFIN接口引入的，在集成声卡主板上或者独立声卡一般都有数字音频输出接口SPDIF OUT，用显卡附送的音频线连接起来。这样HDMI才有音频信号输出，也就是说如果你的Nvdia显卡没有SPDIF IN，那么你只有将音响连接到电脑上了。
主板上的SPDIF OUT接口
显卡的SPDIF IN接口
软件设置一、NVIDIA独立显卡 步骤1：安装微软KB888111的HD Audio补丁和相应的声卡驱动程序。 步骤2：在“控制面板→声音音频设备”中选择“SPDIF设备输出”。
步骤3：安装NVIDIA显卡的ForceWare驱动，然后以高级方式打开NVIDIA控制面板，进入“视频和电视→更改信号或HD制式”选项，此时可以看到连接在电脑上的平板电视已经被系统检测出来（图2），点击它的图标并根据电视的具体情况设置相应的视频分辨率即可（图3），例如设置为Full HD的1080P模式 如果某些电视的分辨率比较特殊，我们还可以在“显示→管理自定义分辨
率”菜单中自己编辑并建立新的分辨率模式（图4）。最后进行显卡双头输出模式的设置，NVIDIA显卡一般提供了下面几个模式：双屏显示（Dual View）、水平跨越、垂直跨越、复制等，这里推荐使用Dual View模式，此
时显示器和平板电视可以分别显示不同的内容，例如在显示器中使用IE浏览网页，而在平板电视中观看高清电影 二、AMD独立显卡 步骤1：安装微软KB888111的HD Audio补丁。 步骤2：安装AMD显卡催化剂驱动程序以及催化剂控制中心（催化剂驱动中包含显卡所集成的音频控制器驱动）。 步骤3：在“控制面板→声音音频设备”中选择“ATI HD Audio rear output”作为音频输出设备（图5）。 步骤4：打开催化剂控制中心，在“多显示器桌面模式”菜单中选择“扩展桌面模式”（图6），该模式类似于NVIDIA显卡的双屏显示（Dual View），可以在两个显示器上分别设置不同的分辨率并同时显示不同的窗口内容。随后在“视频→剧院模式”菜单中把“扩展桌面显示覆盖”设置为“在剧院模式下（全屏幕）”（见图7和图8）。最后在“显示器管理器”菜单中设置好平板电视的分辨率即可。 步骤5：AMD显卡还支持逐行扫描设置，这里选择“自动检测”（图9）可以在播放1080i高清视频时适当减少画面中的毛糙、拉丝现象，尤其是在高速运动画面中效果更加明显。
编辑本段最新版本负责为高清多媒体接口（HDMI）提供授权的代理机构HDMI Licensing近日宣布该机构将在新版HDMI v1.4标准中加入立体视频信号支持功能。负责标准制订的专家组将在下月召开的标准会议上将向这个标准中加入暂定名为“Top/Bottom”的立体视频信号格式。标准中将为立体视频信号的传输协议进行规定，不过HDMI Licensing组织同时表示标准中暂不会对立体视频广播信号格式作强制性规定，他们以后将会对这部分内容进行补充和修改。除了对立体视频信号的传输协议进行规定之外，新规范同时还加入了数据传输功能，为HDMI接口加入了一个专用的100Mbps以太网连接通道。另外还加入了用于传输压缩格式音频信号的 Audio Return信道等等。
HDMI 1.4版线缆共有5种类型，今后规范的标识方式分别为： Standard HDMI Cable 中文规范名称：标准HDMI线（最高支持1080/60i） Standard HDMI Cable with Ethernet 标准以太网HDMI线 Standard Automotive HDMI Cable 标准车用HDMI线 High Speed HDMI Cable 高速HDMI线 （支持1080p、DeepColor、3D） High Speed HDMI Cable with Ethernet 高速以太网HDMI线 支持HDMI v1.4标准的设备已于2010年1月初召开的CES展会上推出。
HDMI D TYPE 转接头(1张)
micro hdmi d type
MICRO HDMI 测试母座
