电动伸缩蝶阀
SD943(H F X)-(6 10 16)系列属于电动阀门和电动调节阀中的一个品种。连接方式主要有：法兰式和对夹式。是工业自动化控制领域中的重要执行单元。结构和工作原理：通常由角行程电动执行机构（0~90°部分回转）和蝶阀整体通过机械连接，经过安装调试后共同组成。根据动作模式分类有：开关型和调节型。开关型是直接接通电源（AC220V或其他电源等级的电源）通过开关正、反导向来完成开关动作。调节型是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4~20mA（0~5等弱电控制）信号来完成调节动作。主要用途：各种工业自动化生产的管道流量、压力、温度的控制。例如：电力、冶金、石化、环保、能源管理、消防系统等。

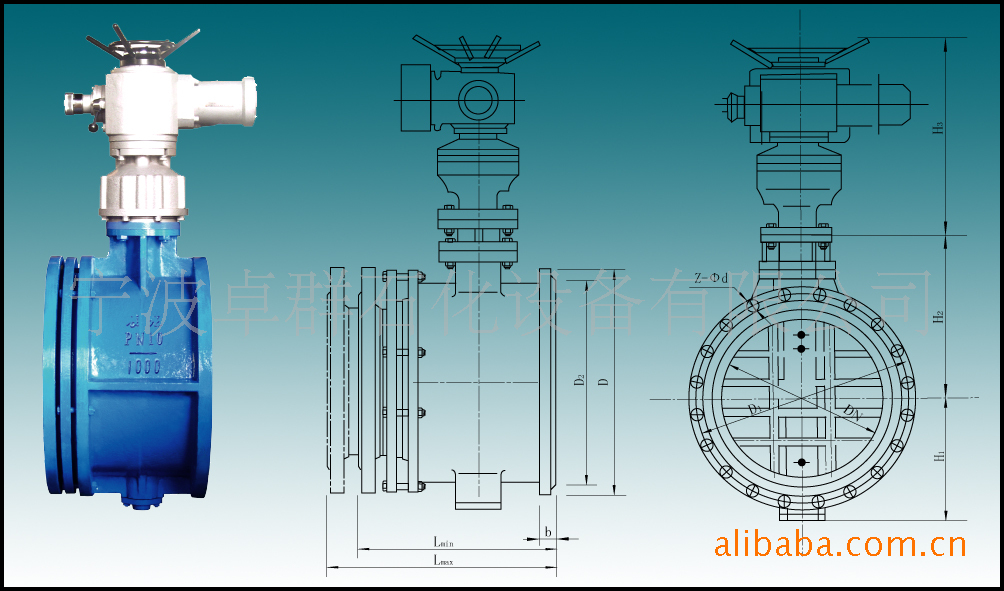

DN | H1 | H2 | H3 | 最大
长度
Lmax | 最小
长度
Lmin | 伸缩
长度
L | L1 | L2 | L3 | L4 | 电动设置型号 |
mm |
50 | 80 | 112 | 248 | 163 | 138 | 151 | 103 | 185 | 103 | 297 | QB10-1 |
65 | 95 | 112 | 248 | 188 | 152 | 170 | 103 | 185 | 103 | 297 | QB10-1 |
80 | 98 | 130 | 248 | 192 | 162 | 177 | 103 | 185 | 103 | 297 | QB10-1 |
100 | 114 | 142 | 248 | 215 | 175 | 205 | 103 | 185 | 103 | 297 | QB10-1 |
125 | 128 | 174 | 248 | 230 | 185 | 215 | 103 | 185 | 103 | 297 | QB20-1 |
150 | 139 | 180 | 333 | 240 | 195 | 225 | 103 | 185 | 103 | 297 | QB20-1 |
200 | 174 | 225 | 333 | 265 | 215 | 245 | 103 | 185 | 103 | 297 | QB60-1 |
250 | 215 | 266 | 342 | 295 | 235 | 260 | 103 | 185 | 103 | 292 | QB60-1 |
300 | 245 | 290 | 342 | 302 | 252 | 282 | 118 | 322 | 118 | 250 | QB120-1 |
350 | 270 | 320 | 342 | 321 | 271 | 301 | 118 | 322 | 118 | 250 | QB120-1 |
400 | 305 | 400 | 342 | 333 | 283 | 313 | 118 | 322 | 118 | 250 | QB250-1 |
450 | 325 | 425 | 342 | 354 | 304 | 334 | 118 | 322 | 118 | 250 | QB250-1 |
500 | 360 | 480 | 342 | 366 | 316 | 346 | 118 | 322 | 118 | 250 | QB250-1 |
600 | 445 | 520 | 415 | 418 | 368 | 398 | 190 | 322 | 155 | 362 | QB500-0.5 |
700 | 505 | 582 | 415 | 445 | 395 | 425 | 190 | 377 | 155 | 362 | QB500-0.5 |
800 | 560 | 620 | 365 | 475 | 425 | 455 | 245 | 681 | 190 | 482 | ZA60 |
900 | 630 | 715 | 365 | 505 | 455 | 485 | 245 | 766 | 268 | 370 | ZA60 |
1000 | 680 | 760 | 365 | 515 | 465 | 495 | 245 | 766 | 268 | 370 | ZA60 |
1200 | 795 | 905 | 396 | 562 | 512 | 542 | 245 | 879 | 268 | 405 | ZA120 |
1400 | 900 | 1000 | 396 | 592 | 542 | 572 | 355 | 983 | 368 | 430 | ZA120 |
1600 | 1110 | 1160 | 460 | 636 | 586 | 616 | 355 | 1121 | 368 | 500 | ZA240 |
1800 | 1124 | 1247 | 460 | 680 | 630 | 660 | 355 | 1121 | 368 | 500 | ZA240 |
2000 | 1292 | 1367 | 460 | 730 | 680 | 710 | 393 | 1204 | 435 | 530 | ZA240 |
