1、Features(特征)
(1). 8*8.5 mm ELLIPSE LAMP
(8*8.5mm红外发射二极管850)
(2).LOWCURRENT REQUIREMENT
(低电流驱动)
(3).LOWPOWER CONSUMPTION
(低功率消耗)
(4).VERSATILE MOUNTING ON P.C. BOARD PANEL
(易安装)
(5).LONG LIFE-SOLID STATE RELIABILITY
(寿命长)

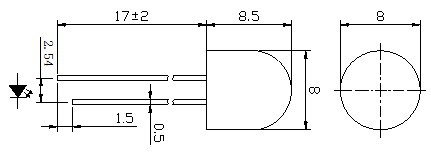

2、Package Dimensions(封装尺寸)
Notes:
(1).All dimensions are in millimeters.
（单位：毫米）
(2).Tolerance is±0.25 unless otherwise noted.
(尺寸公差:±0. 25,另有标注除外.)
(3).Specifications are subject to change without notice.
(规格若有变动,恕不另行通知.)
3、Electrical / Optical Characteristics at TA=25oC(25oC环境下之电性/光学特性)
Parameter(参数) | Symbol (符号) | Min. (最小值) | Typ. (规格值) | Max. (最大值) | Units (单位) | TestConditions (测试条件) |
Forward Voltage (正向电压) | VF | 1.3 | 1.4 | 1.6 | V | IF=20mA |
Dominate Wavelength (主波长) | λD | 830 | 850 | 860 | nm | IF=20mA |
Spectral Line Half-width (带宽) | Δλ | - | 20 | - | nm | IF=20mA |
Reverse Current (反向电流) | IR | - | - | 10 | uA | VR=5V |
Radiant Intensity（辐射强度） | Po | 30 | 40 | 50 | mW/sr | IF=20mA |
Tenninal Capacitanoe | Ct | | 20 | | pF | F=1MHZ |
Viewing Angle(角度) | 2θ1/2 | | 60° | | deg | |
5、Absolute Maximum Ratings at TA=25oC(在25oC环境下之最大绝对额定值)
Parameter(参数) | Symbo(符号) | Maximum Rating(最大值) | Units(单位) |
Power dissipation(功率消耗) | Pd | 100 | mW |
Aerage Forward Current(正向电流) | IF | 30 | mA |
Peak Forward Current(Duty=0.1,1KHZ) (正向电流峰值) | IpF(Peak) | 1 | A |
Reverse Voltage(反向电压) | VR | 5 V | |
Operating Temperature(操作温度) | Topr | -40oCTo +80oC |
Storage Temperature(贮藏温度) | Tstg | -40oCTo +80oC |
Lead Solder Temperature(2)(焊接温度) | Tsol | 260oC for 3 seconds |
Note:
(1).1/10 Duty Cycle, 0.1ms Pulse Width.
(1/10周期, 0.1ms脉宽)
(2).3mm below package base.
(在胶体3毫米以下焊接)
(3).The production accord with the demand of ROHS.
(此产品符合ROHS要求.)
